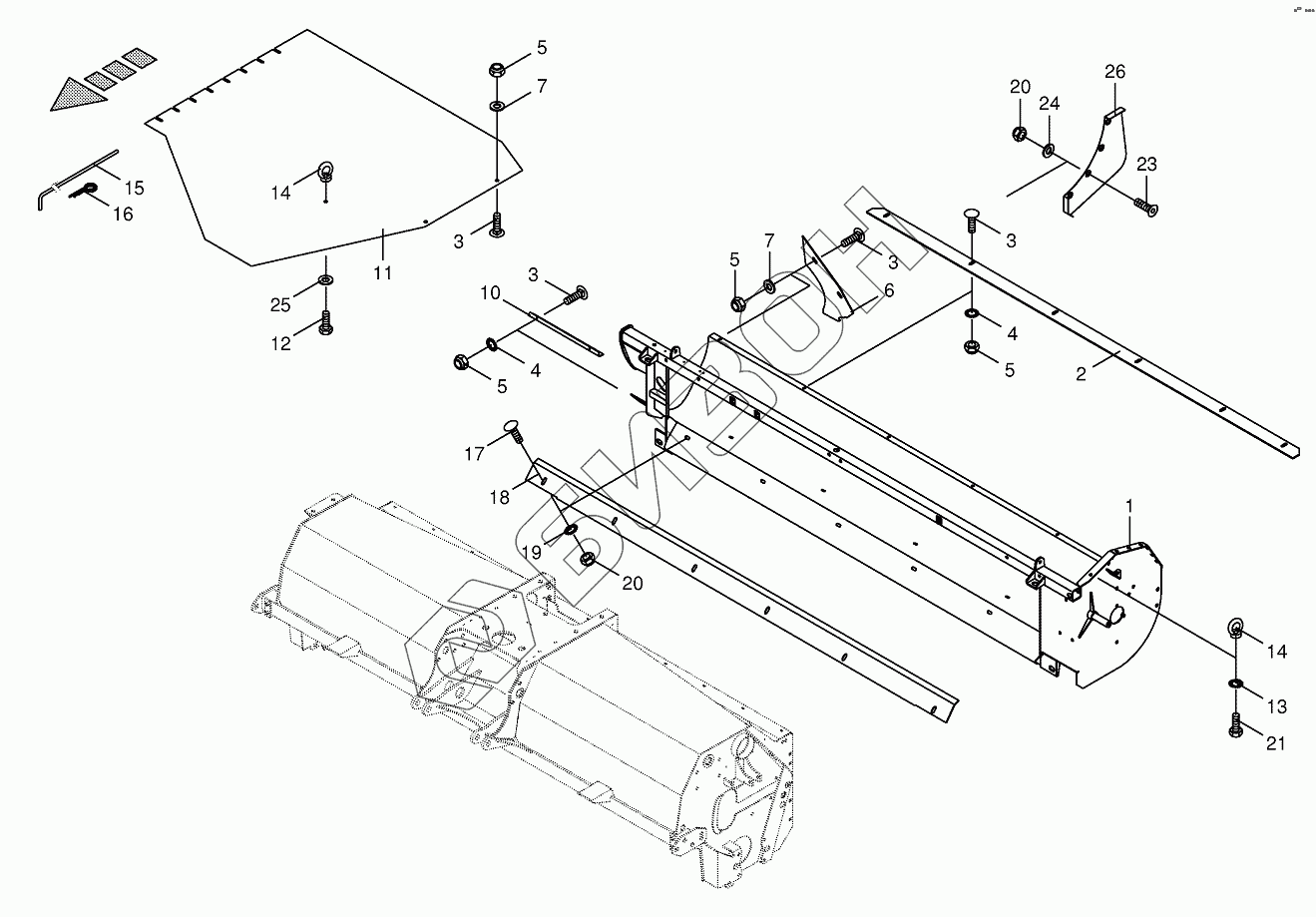

Графический каталог запасных частей к технике: KRONE BIG-M-420. Auger trough-lateral
/61.gif)
1
1
2
3
3
3
3
4
4
5
5
5
5
6
7
7
10
11
11
12
13
14
14
15
16
17
18
19
20
20
21
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200123671 | worm tank-right |
Загрузка ...
|
|
| 1 | 200123661 | worm tank-left |
Загрузка ...
|
|
| 2 | 200124100 | Scraper plate-top |
Загрузка ...
|
|
| 3 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 200124160 | Stripper |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 10 | 200123770 | Stripper |
Загрузка ...
|
|
| 11 | 200101140 | Stout cloth-left |
Загрузка ...
|
|
| 11 | 200101150 | Stout cloth-right |
Загрузка ...
|
|
| 12 | 009014570 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009095031 | Lifting eye nut |
Загрузка ...
|
|
| 15 | 002337790 | Grip bar |
Загрузка ...
|
|
| 16 | 009171041 | Spring clip |
Загрузка ...
|
|
| 17 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 18 | 002336251 | Scraper plate |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009087580 | Locknut |
Загрузка ...
|
|
| 21 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 900001210 | Washer |
Загрузка ...
|
|
| 25 | 009106090 | Washer |
Загрузка ...
|
|
| 26 | 200121040 | Step-left |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
