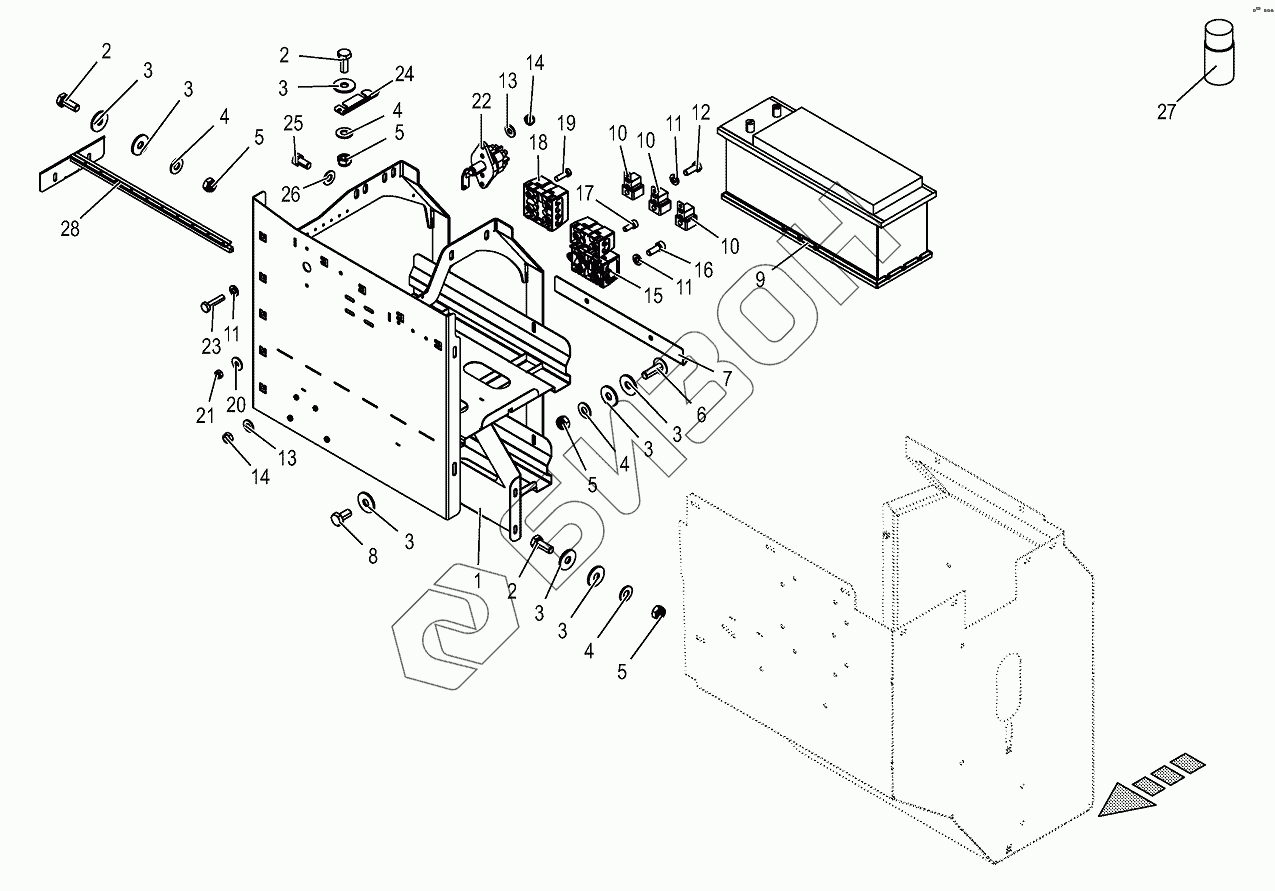

Графический каталог запасных частей к технике: KRONE BIG-M-420. Battery box
/93.gif)
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003019770 | 003019770 | Flat fuse |
Загрузка ...
|
|
| 003018560 | 003018560 | Flat fuse |
Загрузка ...
|
|
| 200838430 | 200838430 | MEGA-fuse |
Загрузка ...
|
|
| 200838420 | 200838420 | MEGA-fuse |
Загрузка ...
|
|
| 1 | 200168230 | Batterie box |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009106030 | Washer |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009052321 | Coach bolt |
Загрузка ...
|
|
| 7 | 200168810 | Terminal strip battery |
Загрузка ...
|
|
| 8 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 9 | 200817370 | Battery |
Загрузка ...
|
|
| 10 | 200830260 | Relay changeover changer |
Загрузка ...
|
|
| 11 | 009104111 | Washer |
Загрузка ...
|
|
| 12 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087041 | Locknut |
Загрузка ...
|
|
| 15 | 200830151 | Support fuse MIDI/MEGA |
Загрузка ...
|
|
| 16 | 009030431 | Allen screw |
Загрузка ...
|
|
| 17 | 900018200 | Allen screw |
Загрузка ...
|
|
| 18 | 200830170 | Support fuse |
Загрузка ...
|
|
| 19 | 009037450 | Allen screw |
Загрузка ...
|
|
| 20 | 009103650 | Washer |
Загрузка ...
|
|
| 21 | 009087020 | Locknut |
Загрузка ...
|
|
| 22 | 200818870 | Battery disconn. switch 2xcloser |
Загрузка ...
|
|
| 23 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200168260 | Battery support short |
Загрузка ...
|
|
| 25 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 270037200 | Battery terminal protection spray |
Загрузка ...
|
|
| 28 | 200168160 | Battery interlock |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
