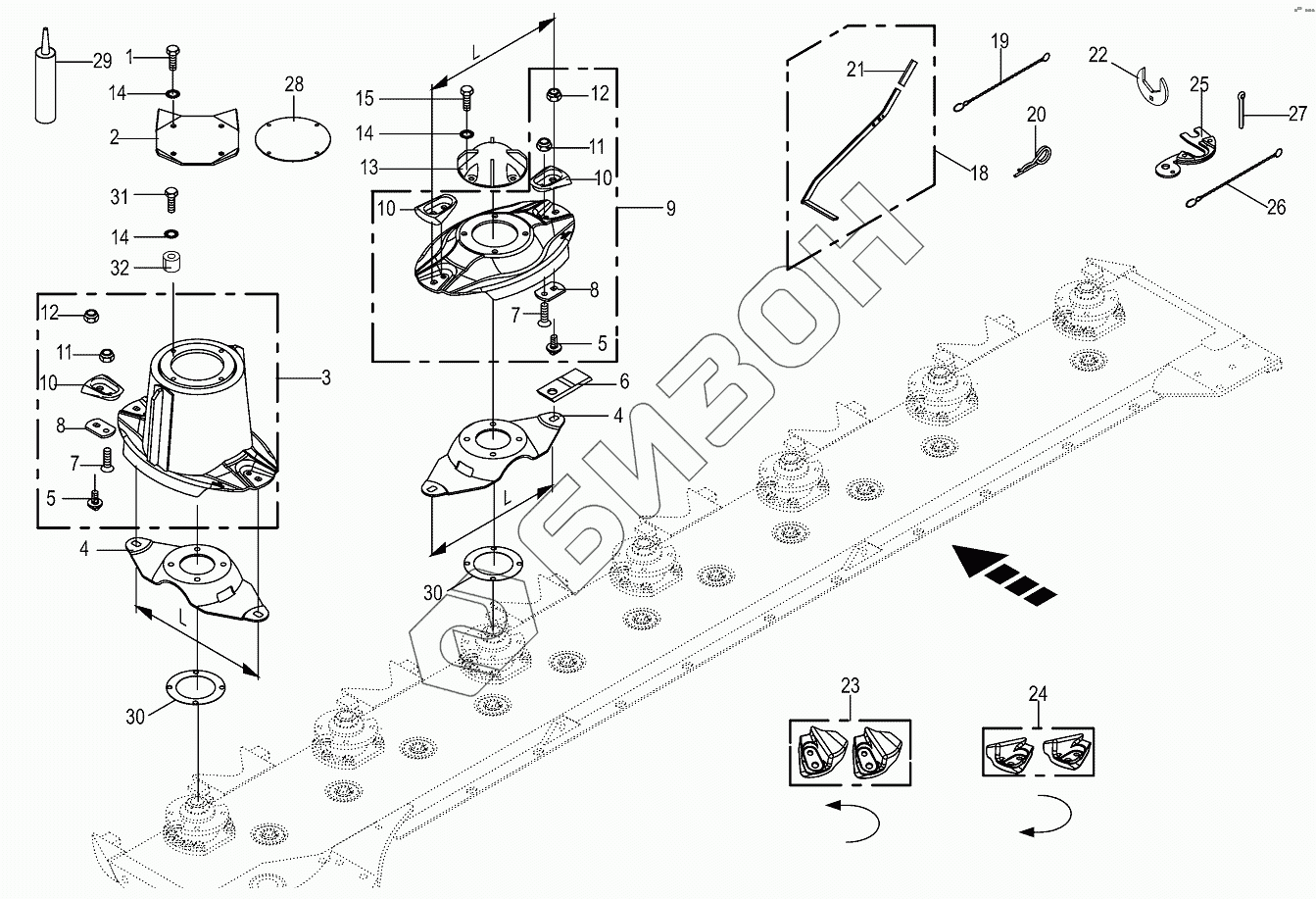

Графический каталог запасных частей к технике: KRONE BIG-M-420. Blade quick coupler-front/lateral
/41.gif)
1
2
3
4
4
5
5
6
6
7
7
8
8
9
10
10
10
11
11
12
12
13
14
14
14
15
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 2 | 200312550 | Stripper |
Загрузка ...
|
|
| 3 | 200376593 | Mo dr 356EHD qui rel fast. add bl ba CR |
Загрузка ...
|
|
| 4 | 200355561 | Blade carrier |
Загрузка ...
|
|
| 5 | 002537450 | Mower pin |
Загрузка ...
|
|
| 6 | 001398894 | Blade rh |
Загрузка ...
|
|
| 6 | 001398884 | Blade lh |
Загрузка ...
|
|
| 7 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 200380510 | Blade holder |
Загрузка ...
|
|
| 9 | 200376613 | Cutting disc 356EHD quick release fasten |
Загрузка ...
|
|
| 10 | 200380940 | Protection for blade screw MD |
Загрузка ...
|
|
| 11 | 009087580 | Locknut |
Загрузка ...
|
|
| 12 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 13 | 200134960 | Cover |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002320052 | Special key for blades |
Загрузка ...
|
|
| 19 | 009226512 | Chain |
Загрузка ...
|
|
| 20 | 009171030 | Spring clip |
Загрузка ...
|
|
| 21 | 009250160 | Handle |
Загрузка ...
|
|
| 22 | 202304980 | Safe Cut key W/F 80 |
Загрузка ...
|
|
| 23 | 200309590 | Crop-Lifter-left, optional |
Загрузка ...
|
|
| 24 | 200309600 | Crop-Lifter-right, optional |
Загрузка ...
|
|
| 25 | 200310070 | Gauge |
Загрузка ...
|
|
| 26 | 900003380 | Chain |
Загрузка ...
|
|
| 27 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 28 | 200312660 | Sealing cap |
Загрузка ...
|
|
| 29 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
|
| 30 | 200149891 | Spacing washer |
Загрузка ...
|
|
| 31 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002337730 | Spacer bushing |
Загрузка ...
|
