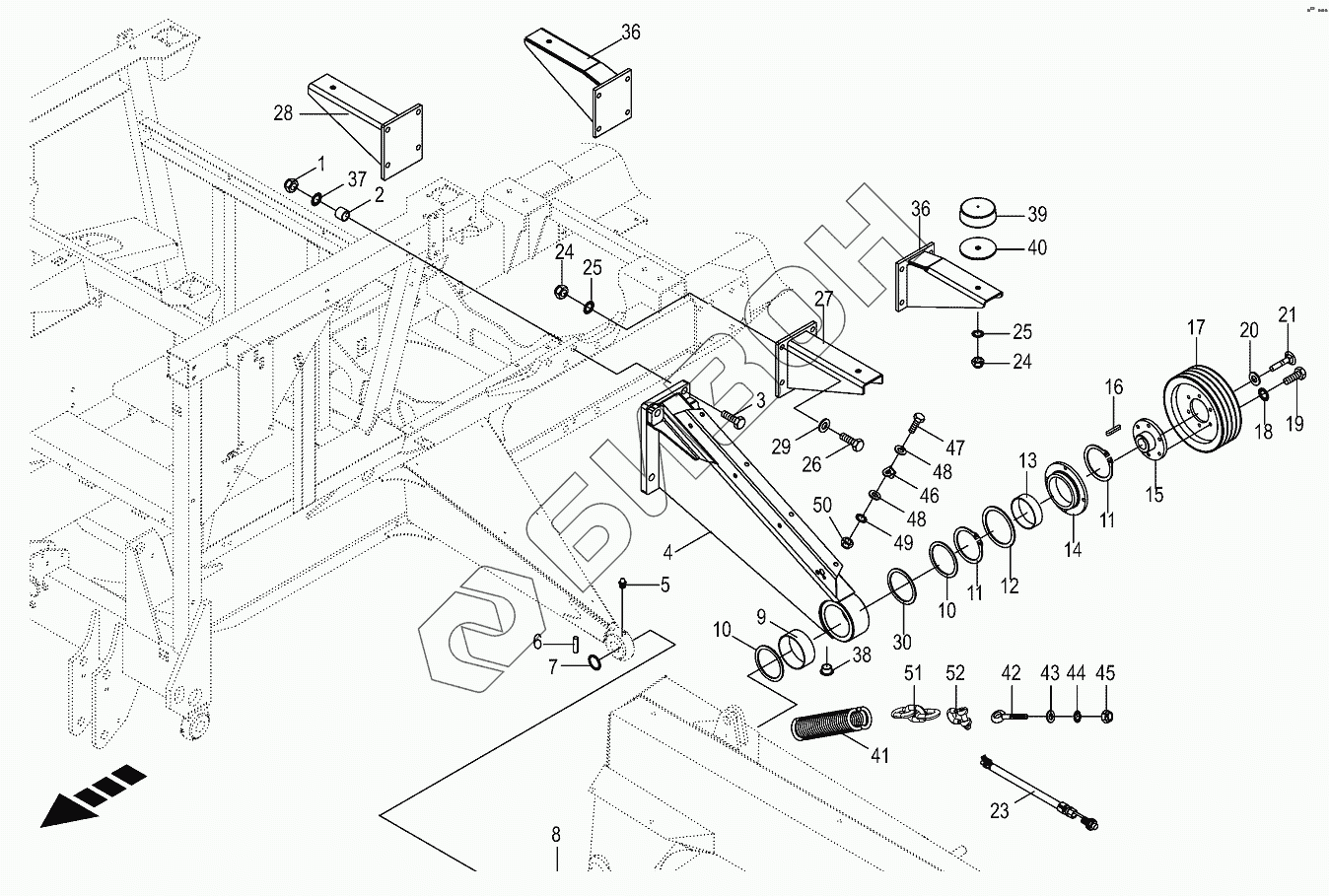

Графический каталог запасных частей к технике: KRONE BIG-M-420. Cantilever-left/right
/78.gif)
1
2
3
4
4
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
23
24
24
25
25
26
27
28
29
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009110290 | 009110290 | Shim ring |
Загрузка ...
|
|
| 1 | 009087221 | Locknut |
Загрузка ...
|
|
| 2 | 002326874 | Spacer bushing |
Загрузка ...
|
|
| 3 | 900002250 | Hex head bolt |
Загрузка ...
|
|
| 4 | 002334783 | Outrigger rear, left |
Загрузка ...
|
|
| 4 | 002334793 | Outrigger rear, right |
Загрузка ...
|
|
| 5 | 009191050 | Grease niple |
Загрузка ...
|
|
| 6 | 009127172 | Roll pin |
Загрузка ...
|
|
| 6 | 009126472 | Roll pin |
Загрузка ...
|
|
| 7 | 009105181 | Washer |
Загрузка ...
|
|
| 8 | 002328820 | Spacer ring |
Загрузка ...
|
|
| 9 | 002324681 | Plastic bushing |
Загрузка ...
|
|
| 10 | 009107600 | Supporting disc |
Загрузка ...
|
|
| 11 | 009115090 | Circlip |
Загрузка ...
|
|
| 12 | 002327831 | Spacer ring |
Загрузка ...
|
|
| 13 | 002299591 | Plastic bushing |
Загрузка ...
|
|
| 14 | 002292571 | Flange |
Загрузка ...
|
|
| 15 | 002291103 | Hub |
Загрузка ...
|
|
| 16 | 009153381 | Fit-in key |
Загрузка ...
|
|
| 17 | 002509024 | V-belt pulley |
Загрузка ...
|
|
| 18 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002310400 | Washer |
Загрузка ...
|
|
| 21 | 009040060 | Countersunkscrew |
Загрузка ...
|
|
| 23 | 003023211 | Namursensor |
Загрузка ...
|
|
| 24 | 009087190 | Locknut |
Загрузка ...
|
|
| 25 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200164280 | Support lh. |
Загрузка ...
|
|
| 28 | 200164250 | Support rh. |
Загрузка ...
|
|
| 29 | 009103031 | Washer |
Загрузка ...
|
|
| 36 | 200152710 | Strut |
Загрузка ...
|
|
| 37 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009250150 | Sealing plug |
Загрузка ...
|
|
| 39 | 270083790 | Rubber pad |
Загрузка ...
|
|
| 40 | 200152730 | Washer |
Загрузка ...
|
|
| 41 | 200305560 | Tension spring |
Загрузка ...
|
|
| 42 | 009183150 | Eye screw |
Загрузка ...
|
|
| 43 | 009103530 | Washer |
Загрузка ...
|
|
| 44 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 45 | 009087580 | Locknut |
Загрузка ...
|
|
| 46 | 200171940 | Angle for hose clamp |
Загрузка ...
|
|
| 47 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009106030 | Washer |
Загрузка ...
|
|
| 49 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009087060 | Locknut |
Загрузка ...
|
|
| 51 | 900034250 | Round steel chain |
Загрузка ...
|
|
| 52 | 009182041 | Shackle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
