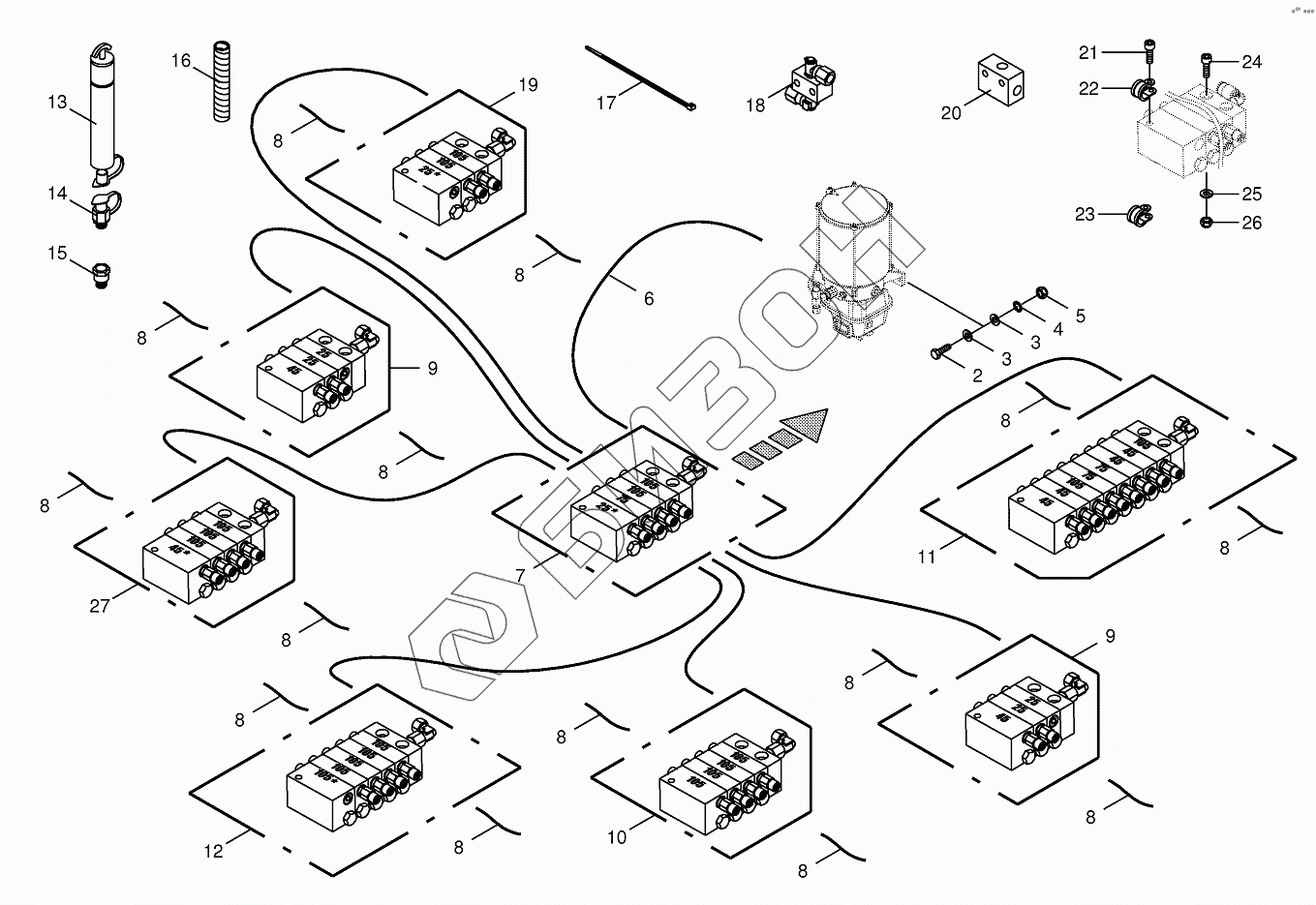

Графический каталог запасных частей к технике: KRONE BIG-M-420. Central lubrication
/183.gif)
2
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
8
9
9
9
10
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
23
23
23
23
23
24
24
24
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003014870 | 003014870 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 270071290 | 270071290 | Spiral strip-Id.-no.= 5m |
Загрузка ...
|
|
| 270016961 | 270016961 | Mobilux EP2 |
Загрузка ...
|
|
| 2 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009404740 | High pressure hose-Id.-no.= 1m |
Загрузка ...
|
|
| 7 | 270110950 | Main distributor CRI 4/7 without line |
Загрузка ...
|
|
| 8 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 9 | 270090130 | Distributor-Extension arm |
Загрузка ...
|
|
| 10 | 270107720 | Dis. co. cond. hous. CRI 4/8 witho. Line |
Загрузка ...
|
|
| 11 | 270134660 | Distribu univ shaft CRI 9/18 without lin |
Загрузка ...
|
|
| 12 | 270115340 | Distributor portal MX-F 5/9 without line |
Загрузка ...
|
|
| 13 | 009403930 | Filling cylinder |
Загрузка ...
|
|
| 14 | 009403920 | Filling connection |
Загрузка ...
|
|
| 15 | 270019980 | Connector |
Загрузка ...
|
|
| 16 | 009389570 | Plastic spiral-Id.-no.= 1m |
Загрузка ...
|
|
| 17 | 009226722 | Cable band |
Загрузка ...
|
|
| 17 | 270012430 | Cable band |
Загрузка ...
|
|
| 17 | 009226740 | Cable band |
Загрузка ...
|
|
| 18 | 270120730 | Pass-through nipple block |
Загрузка ...
|
|
| 19 | 270097440 | Distributor combination 3/5 without line |
Загрузка ...
|
|
| 20 | 270095630 | Block |
Загрузка ...
|
|
| 21 | 009030401 | Allen screw |
Загрузка ...
|
|
| 22 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 009240080 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 009240141 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 009240100 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 270070500 | Tube clip w. rubber |
Загрузка ...
|
|
| 23 | 009240170 | Tube clip w. rubber |
Загрузка ...
|
|
| 24 | 900015950 | Allen screw |
Загрузка ...
|
|
| 24 | 900005480 | Allen screw |
Загрузка ...
|
|
| 24 | 009030301 | Allen screw |
Загрузка ...
|
|
| 24 | 009030311 | Allen screw |
Загрузка ...
|
|
| 24 | 900020410 | Allen screw |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009087020 | Locknut |
Загрузка ...
|
|
| 27 | 270097430 | Distributor combination 4/7 without line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
