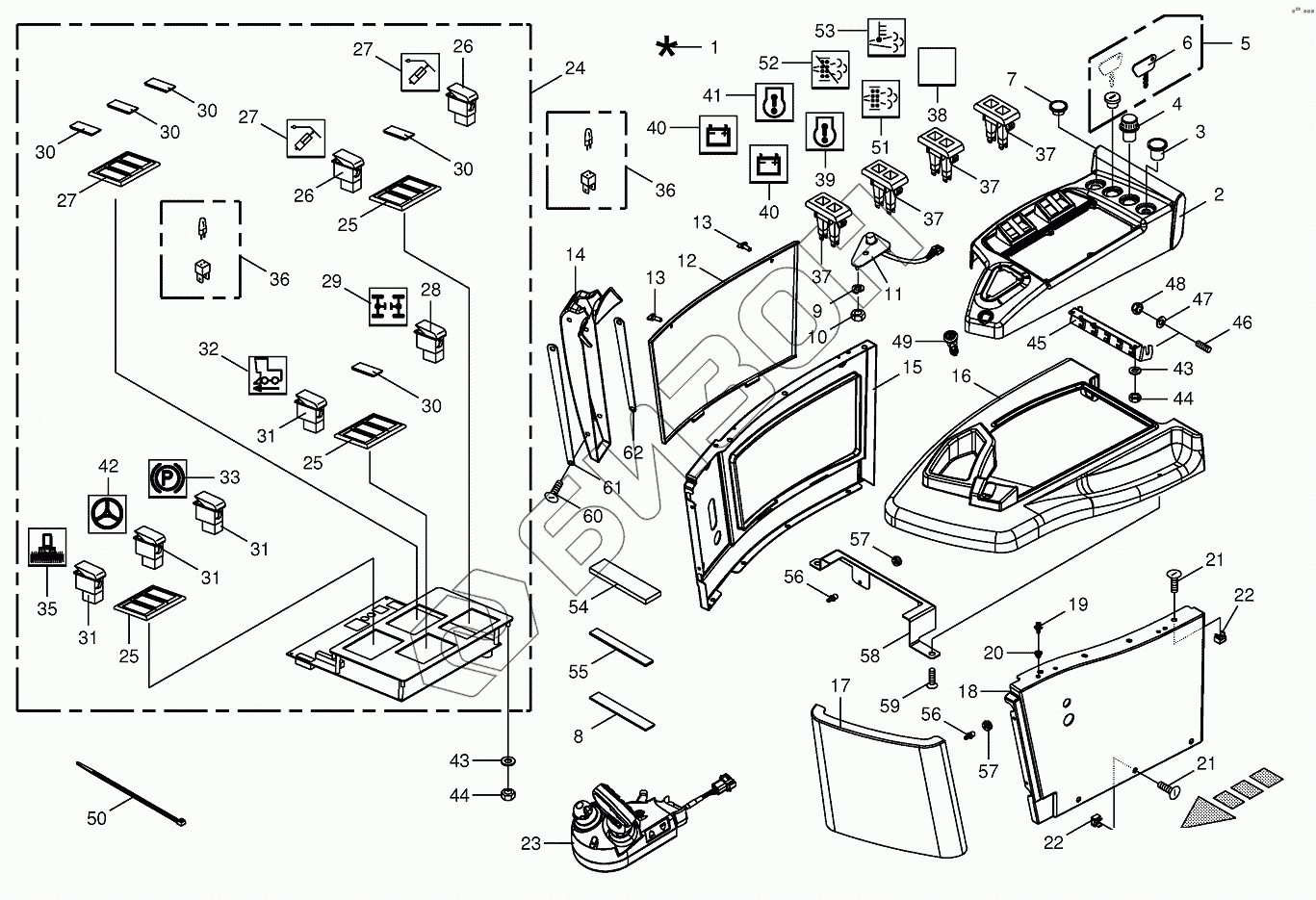

Графический каталог запасных частей к технике: KRONE BIG-M-420. Control box mounting parts
/156.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
25
25
26
26
27
27
27
28
29
30
30
30
30
30
31
31
31
31
32
33
35
36
36
36
37
37
37
37
38
39
40
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200160790 | 200160790 | Thenar plating |
Загрузка ...
|
|
| 1 | 200167173 | Operating console cpl assembl BM 420 CAT |
Загрузка ...
|
|
| 2 | 200169500 | Storage shell top |
Загрузка ...
|
|
| 3 | 200803390 | Cigar lighter-socket |
Загрузка ...
|
|
| 4 | 003026490 | Cigar lighter |
Загрузка ...
|
|
| 5 | 003026560 | Ignition switch |
Загрузка ...
|
|
| 6 | 003033490 | Ignition key |
Загрузка ...
|
|
| 7 | 003011580 | Blind plug |
Загрузка ...
|
|
| 8 | 270109630 | Аnti-сrеаking bеlt 12mm width |
Загрузка ...
|
|
| 9 | 009100310 | Spring washer |
Загрузка ...
|
|
| 10 | 009082071 | Hex nut |
Загрузка ...
|
|
| 11 | 003039831 | Incremental giver-with feeler |
Загрузка ...
|
|
| 12 | 200293110 | Service hatch-right |
Загрузка ...
|
|
| 13 | 200267070 | Turn look |
Загрузка ...
|
|
| 14 | 200273180 | Cover |
Загрузка ...
|
|
| 15 | 200262760 | Cladding-right |
Загрузка ...
|
|
| 16 | 200262781 | Depot-middle |
Загрузка ...
|
|
| 17 | 200262750 | Maintenance door-front |
Загрузка ...
|
|
| 18 | 200262720 | Cladding-left |
Загрузка ...
|
|
| 19 | 200266710 | Spherical pin |
Загрузка ...
|
|
| 20 | 200266720 | Rubber support |
Загрузка ...
|
|
| 21 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 22 | 009095470 | Nut |
Загрузка ...
|
|
| 23 | 200190250 | Multifu. joystick CAN w. SW tilted BiG M |
Загрузка ...
|
|
| 24 | 200840631 | Operation unit console with software |
Загрузка ...
|
|
| 25 | 003027100 | Frame |
Загрузка ...
|
|
| 26 | 003025260 | Switch-ON- OFF |
Загрузка ...
|
|
| 27 | 200805630 | Switch symbol |
Загрузка ...
|
|
| 28 | 003028050 | Switch |
Загрузка ...
|
|
| 29 | 003028191 | Switch symbol |
Загрузка ...
|
|
| 30 | 003026530 | Cover |
Загрузка ...
|
|
| 31 | 003027030 | Switch-6-pole |
Загрузка ...
|
|
| 32 | 003028172 | Switch symbol |
Загрузка ...
|
|
| 33 | 003028181 | Switch symbol |
Загрузка ...
|
|
| 35 | 003028141 | Switch symbol |
Загрузка ...
|
|
| 36 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 36 | 003038580 | Lamp socket with bulb |
Загрузка ...
|
|
| 37 | 200831630 | Signal lamp without orifice |
Загрузка ...
|
|
| 38 | 003031400 | Cover |
Загрузка ...
|
|
| 39 | 003028211 | Switch symbol |
Загрузка ...
|
|
| 40 | 003028201 | Switch symbol |
Загрузка ...
|
|
| 41 | 200829570 | Switch symbol signal dev. “engine fault” |
Загрузка ...
|
|
| 42 | 003028331 | Switch symbol |
Загрузка ...
|
|
| 43 | 009104111 | Washer |
Загрузка ...
|
|
| 44 | 009082080 | Hex nut |
Загрузка ...
|
|
| 45 | 200267050 | Traction relief |
Загрузка ...
|
|
| 46 | 009057480 | Threaded pin |
Загрузка ...
|
|
| 47 | 009106030 | Washer |
Загрузка ...
|
|
| 48 | 009087060 | Locknut |
Загрузка ...
|
|
| 49 | 200284550 | Lock |
Загрузка ...
|
|
| 50 | 009226711 | Cable band |
Загрузка ...
|
|
| 51 | 200829580 | Switch symbol signal dev. “DPF” |
Загрузка ...
|
|
| 52 | 200829600 | Switch symbol signal dev. “DPF lock.” |
Загрузка ...
|
|
| 53 | 200829590 | Switch symbol signal dev. “HEST” |
Загрузка ...
|
|
| 54 | 009401920 | Self-adhesive sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 55 | 009383030 | Sealing strip-Id.-no.= 1m |
Загрузка ...
|
|
| 56 | 900015780 | Ball pin |
Загрузка ...
|
|
| 57 | 900015790 | Clutch |
Загрузка ...
|
|
| 58 | 200291920 | Support |
Загрузка ...
|
|
| 59 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 60 | 900005580 | Coach bolt |
Загрузка ...
|
|
| 61 | 200282870 | Rubber sheet |
Загрузка ...
|
|
| 62 | 200282880 | Rubber sheet |
Загрузка ...
|
