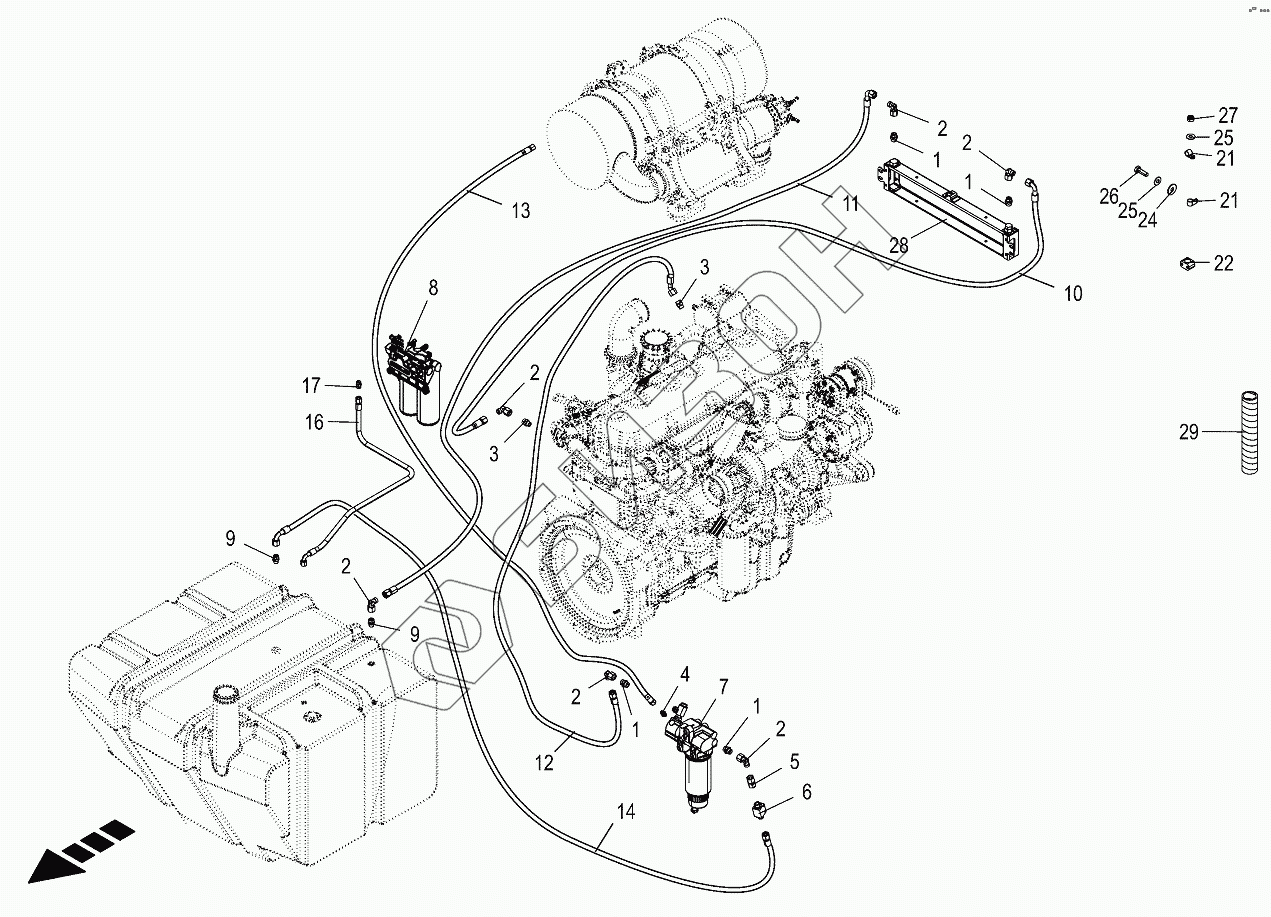

Графический каталог запасных частей к технике: KRONE BIG-M-420. Diesel fuel pipe
/104.gif)
1
1
1
1
2
2
2
2
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
16
17
21
21
22
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009196640 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 270125470 | 270125470 | Cable harness AS-F |
Загрузка ...
|
|
| 270190720 | 270190720 | Switch on/off diesel pre-supply pump |
Загрузка ...
|
|
| 270125490 | 270125490 | Cable harness AS-F |
Загрузка ...
|
|
| 1 | 900023920 | Double-ended union |
Загрузка ...
|
|
| 2 | 009210651 | Angle lug |
Загрузка ...
|
|
| 3 | 009208642 | Male connector |
Загрузка ...
|
|
| 4 | 009199331 | Male connector |
Загрузка ...
|
|
| 5 | 002307440 | Double nipple |
Загрузка ...
|
|
| 6 | 009211171 | Two-way plug valve |
Загрузка ...
|
|
| 7 | 270125410 | Prefilter with pump |
Загрузка ...
|
|
| 8 | 270124810 | Fuel filter |
Загрузка ...
|
|
| 9 | 009210572 | Male connector |
Загрузка ...
|
|
| 10 | 270122422 | Diesel hose |
Загрузка ...
|
|
| 11 | 270122442 | Diesel hose |
Загрузка ...
|
|
| 12 | 270122412 | Diesel hose |
Загрузка ...
|
|
| 13 | 270122402 | Diesel hose |
Загрузка ...
|
|
| 14 | 270122432 | Diesel hose |
Загрузка ...
|
|
| 16 | 009209890 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009210541 | Connector |
Загрузка ...
|
|
| 18 | 900023690 | Screw-on connection |
Загрузка ...
|
|
| 19 | 270075600 | Breather |
Загрузка ...
|
|
| 21 | 009240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 22 | 270039060 | Tube clamp-2 halves |
Загрузка ...
|
|
| 24 | 009106030 | Washer |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009087060 | Locknut |
Загрузка ...
|
|
| 28 | 270125400 | Diesel radiator |
Загрузка ...
|
|
| 29 | 270039740 | Spiral strip -ld.-no.=1m |
Загрузка ...
|
