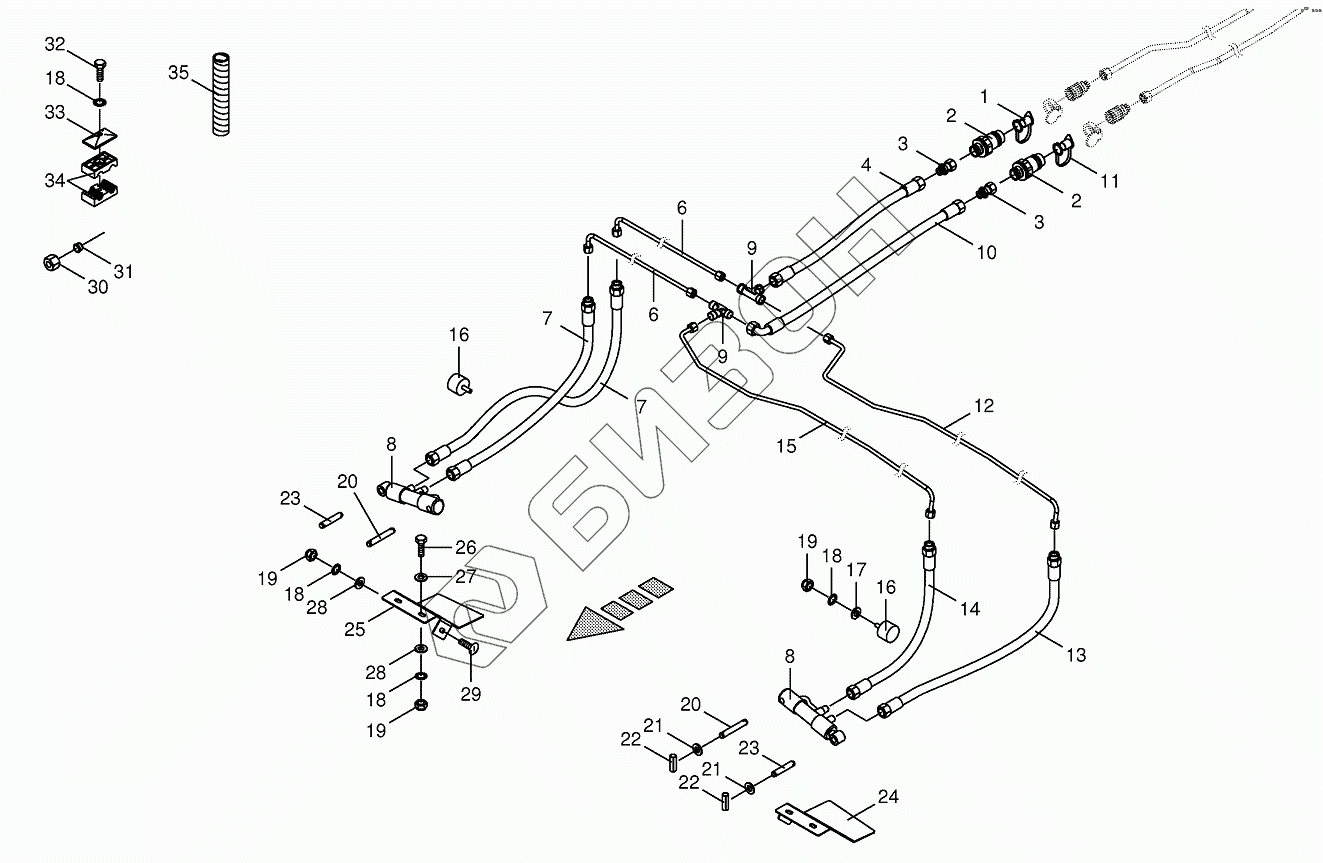

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-front guard
/13.gif)
1
2
2
3
3
4
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
18
18
18
19
19
19
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
30
31
32
32
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009199560 | 009199560 | Sealing set |
Загрузка ...
|
|
| 1 | 009211711 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 4 | 270075861 | Hyd. hose |
Загрузка ...
|
|
| 6 | 200150930 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 270075821 | Hyd. hose |
Загрузка ...
|
|
| 8 | 270066710 | Hydraulic cylinder |
Загрузка ...
|
|
| 9 | 009199690 | T-connector |
Загрузка ...
|
|
| 10 | 270075851 | Hyd. hose |
Загрузка ...
|
|
| 11 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 12 | 200150950 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 270075832 | Hyd. hose |
Загрузка ...
|
|
| 14 | 270075841 | Hyd. hose |
Загрузка ...
|
|
| 15 | 200150940 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 16 | 270097880 | Rubber pad |
Загрузка ...
|
|
| 17 | 009106040 | Washer |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 002154550 | Pin |
Загрузка ...
|
|
| 21 | 009105061 | Washer |
Загрузка ...
|
|
| 22 | 009125622 | Roll pin |
Загрузка ...
|
|
| 23 | 002154540 | Pin |
Загрузка ...
|
|
| 24 | 200145681 | Guard-left |
Загрузка ...
|
|
| 25 | 200145691 | Guard-right |
Загрузка ...
|
|
| 26 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009104130 | Washer |
Загрузка ...
|
|
| 28 | 009106030 | Washer |
Загрузка ...
|
|
| 29 | 009052321 | Coach bolt |
Загрузка ...
|
|
| 30 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 31 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 32 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009014220 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009251340 | Cover plate |
Загрузка ...
|
|
| 34 | 009251590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 34 | 270077060 | Tube clamp-2 halves |
Загрузка ...
|
|
| 34 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 35 | 270046020 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
