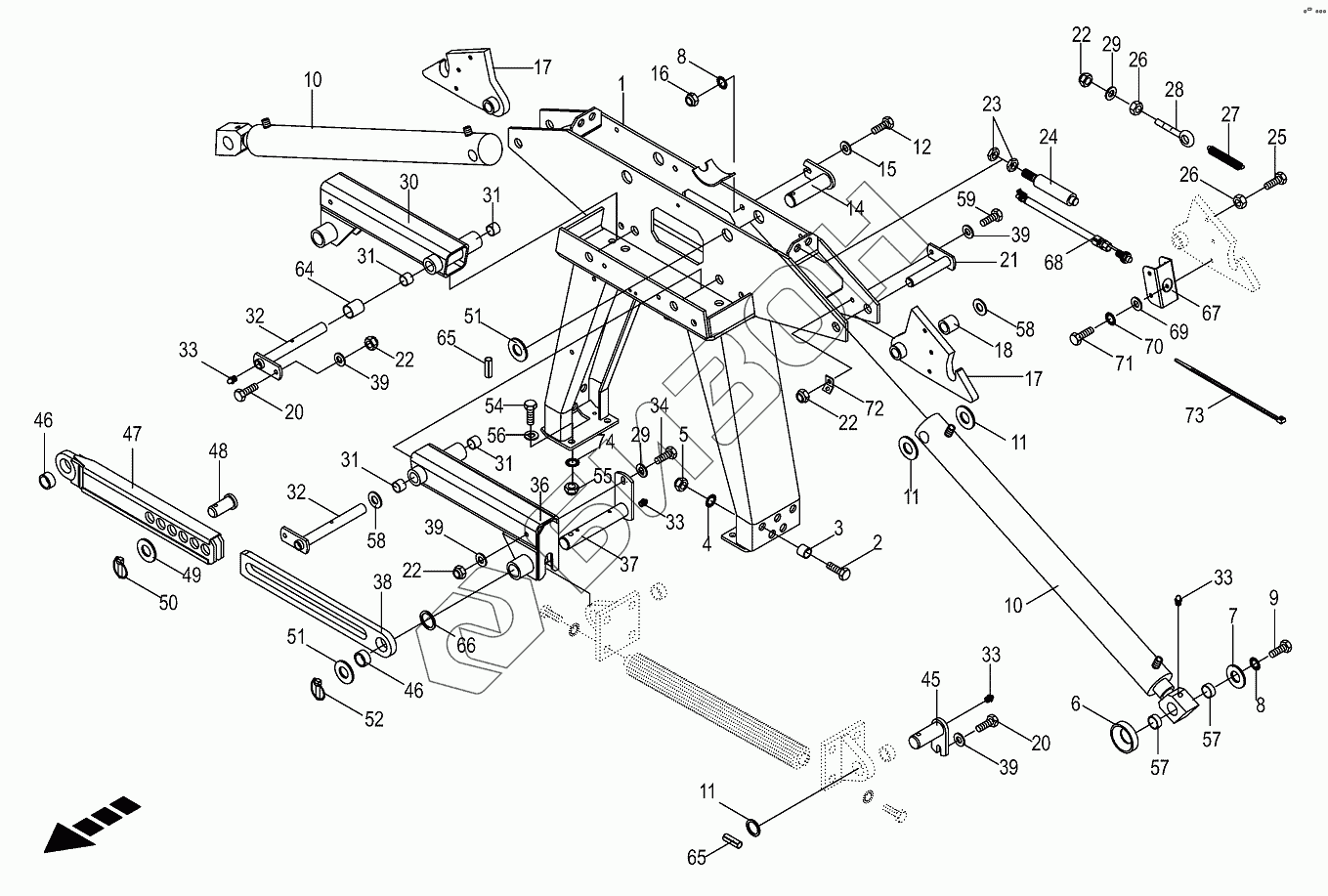

Графический каталог запасных частей к технике: KRONE BIG-M-420. Portal cpl.
/83.gif)
1
2
3
4
5
6
7
8
8
9
10
10
11
11
11
11
12
14
15
16
17
17
18
20
20
20
21
22
22
22
22
23
24
25
26
26
27
28
29
29
30
31
31
31
31
32
32
33
33
33
33
34
36
37
38
39
39
39
39
45
46
46
47
48
49
50
51
51
52
54
55
56
57
57
58
58
58
59
65
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009214171 | 009214171 | Sealing set |
Загрузка ...
|
|
| 270177510 | 270177510 | Gasket set |
Загрузка ...
|
|
| 1 | 002337572 | Portal |
Загрузка ...
|
|
| 2 | 009005100 | Hex head bolt |
Загрузка ...
|
|
| 3 | 002326874 | Spacer bushing |
Загрузка ...
|
|
| 4 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087221 | Locknut |
Загрузка ...
|
|
| 6 | 002325101 | Spacing washer |
Загрузка ...
|
|
| 7 | 009106420 | Washer |
Загрузка ...
|
|
| 8 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 9 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 10 | 270174860 | Hyd. cylinder |
Загрузка ...
|
|
| 11 | 009103340 | Washer |
Загрузка ...
|
|
| 11 | 009103430 | Washer |
Загрузка ...
|
|
| 12 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002317252 | Pin |
Загрузка ...
|
|
| 15 | 009106090 | Washer |
Загрузка ...
|
|
| 16 | 009087010 | Locknut |
Загрузка ...
|
|
| 17 | 002291288 | Ratchet |
Загрузка ...
|
|
| 18 | 002298520 | Spacer bushing |
Загрузка ...
|
|
| 20 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002291292 | Pin |
Загрузка ...
|
|
| 22 | 009087580 | Locknut |
Загрузка ...
|
|
| 23 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 24 | 002793680 | Hydraulic cylinder |
Загрузка ...
|
|
| 25 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009082120 | Hex nut |
Загрузка ...
|
|
| 27 | 002772381 | Tension spring |
Загрузка ...
|
|
| 28 | 009053370 | Eye screw |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 200147420 | Rocker-right, incl. bushing |
Загрузка ...
|
|
| 31 | 009349170 | Bearing bush |
Загрузка ...
|
|
| 32 | 002335671 | Pin |
Загрузка ...
|
|
| 33 | 009191050 | Grease niple |
Загрузка ...
|
|
| 34 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 36 | 200147410 | Rocker-left, incl. bushing |
Загрузка ...
|
|
| 37 | 002327952 | Pin |
Загрузка ...
|
|
| 38 | 002330832 | Strut-incl. bushing |
Загрузка ...
|
|
| 39 | 009104140 | Washer |
Загрузка ...
|
|
| 45 | 002298311 | Pin |
Загрузка ...
|
|
| 46 | 009349450 | Bearing bush |
Загрузка ...
|
|
| 47 | 002330783 | Strut-incl. bushing |
Загрузка ...
|
|
| 48 | 002306570 | Pin with head |
Загрузка ...
|
|
| 49 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 50 | 009170061 | Linch pin |
Загрузка ...
|
|
| 51 | 009103430 | Washer |
Загрузка ...
|
|
| 52 | 009170122 | Linch pin |
Загрузка ...
|
|
| 54 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 55 | 009087190 | Locknut |
Загрузка ...
|
|
| 56 | 009103620 | Washer |
Загрузка ...
|
|
| 57 | 270001780 | Bearing bush |
Загрузка ...
|
|
| 58 | 009108451 | Shim ring |
Загрузка ...
|
|
| 58 | 009108441 | Shim ring |
Загрузка ...
|
|
| 59 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 65 | 009127182 | Roll pin |
Загрузка ...
|
|
| 66 | 009111361 | Shim ring |
Загрузка ...
|
|
| 67 | 200164630 | Sensor support M30 ratchet |
Загрузка ...
|
|
| 68 | 003034691 | Namur sensor Namur |
Загрузка ...
|
|
| 69 | 009106030 | Washer |
Загрузка ...
|
|
| 70 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 71 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 72 | 003367351 | Holding plate |
Загрузка ...
|
|
| 73 | 009226731 | Cable band |
Загрузка ...
|
|
| 74 | 009099121 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
