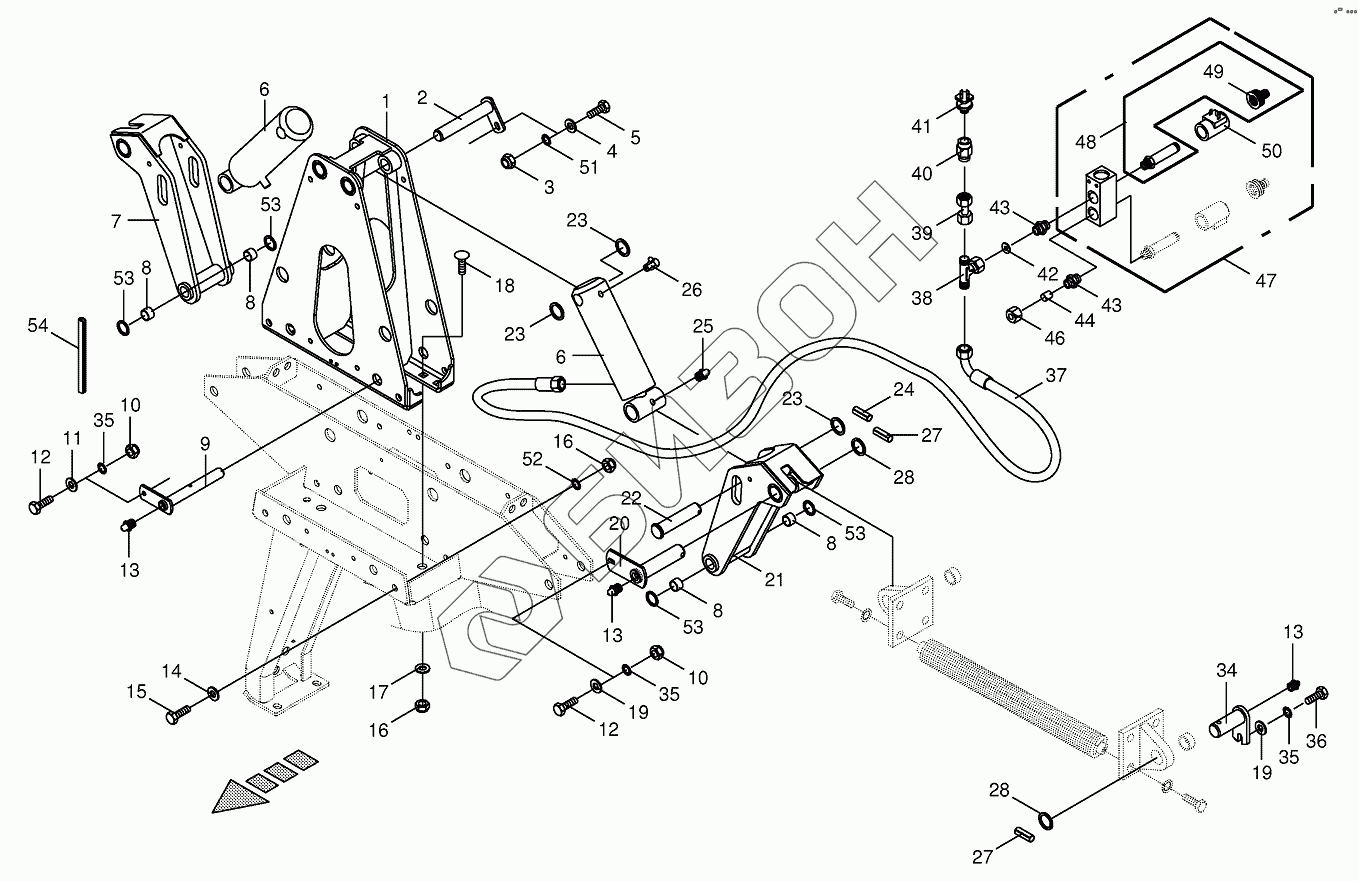

Графический каталог запасных частей к технике: KRONE BIG-M-420. Separated spring compensation
/85.gif)
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
11
12
12
13
13
13
14
15
16
16
17
18
19
19
20
21
22
23
23
23
24
25
26
27
27
28
28
34
35
35
35
36
37
38
39
40
41
42
43
44
46
47
48
49
50
51
52
53
53
53
53
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187540 | 009187540 | Sealing set |
Загрузка ...
|
|
| 1 | 002335472 | Cylinder support |
Загрузка ...
|
|
| 2 | 002335700 | Pin |
Загрузка ...
|
|
| 3 | 009087010 | Locknut |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009185421 | Hydraulic cylinder |
Загрузка ...
|
|
| 7 | 002337020 | Rocker-right, incl. bushing |
Загрузка ...
|
|
| 8 | 009349170 | Bearing bush |
Загрузка ...
|
|
| 9 | 002335671 | Pin |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009104140 | Washer |
Загрузка ...
|
|
| 12 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009191050 | Grease niple |
Загрузка ...
|
|
| 14 | 009103031 | Washer |
Загрузка ...
|
|
| 15 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009087190 | Locknut |
Загрузка ...
|
|
| 17 | 009103620 | Washer |
Загрузка ...
|
|
| 18 | 009047230 | Coach bolt |
Загрузка ...
|
|
| 19 | 009103530 | Washer |
Загрузка ...
|
|
| 20 | 002335631 | Pin |
Загрузка ...
|
|
| 21 | 002337010 | Rocker-left, incl. bushing |
Загрузка ...
|
|
| 22 | 002335650 | Pin with head |
Загрузка ...
|
|
| 23 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 24 | 009126721 | Roll pin |
Загрузка ...
|
|
| 25 | 009191070 | Grease niple |
Загрузка ...
|
|
| 26 | 009191050 | Grease niple |
Загрузка ...
|
|
| 27 | 009127182 | Roll pin |
Загрузка ...
|
|
| 28 | 009103340 | Washer |
Загрузка ...
|
|
| 34 | 002298311 | Pin |
Загрузка ...
|
|
| 35 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009198640 | High pressure hose line |
Загрузка ...
|
|
| 38 | 009210771 | T-connector |
Загрузка ...
|
|
| 39 | 002307430 | Double nipple |
Загрузка ...
|
|
| 40 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 41 | 003026470 | Pressure sensor |
Загрузка ...
|
|
| 42 | 009193210 | Throttling disc |
Загрузка ...
|
|
| 43 | 009210602 | Male connector |
Загрузка ...
|
|
| 44 | 009193000 | Locking cone w. O-ring |
Загрузка ...
|
|
| 46 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 47 | 009190010 | Control bloc |
Загрузка ...
|
|
| 48 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 49 | 270069670 | Emergency hand operation |
Загрузка ...
|
|
| 50 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 51 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 52 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 53 | 009108441 | Shim ring |
Загрузка ...
|
|
| 53 | 009108451 | Shim ring |
Загрузка ...
|
|
| 54 | 270040090 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
