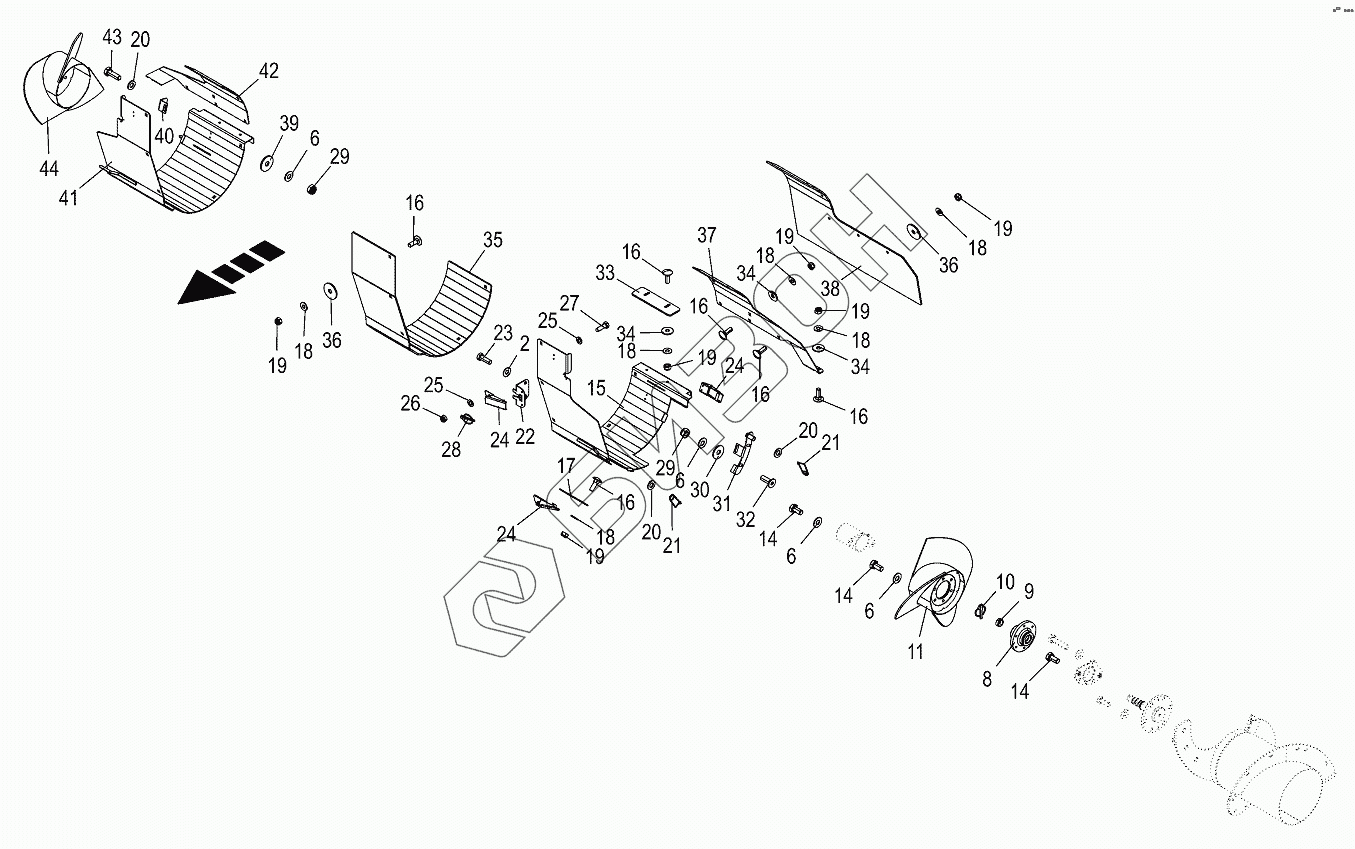

Графический каталог запасных частей к технике: KRONE BIG-M-420. Swath width
/34.gif)
2
6
6
6
6
8
9
10
11
14
14
14
15
16
16
16
16
16
16
17
18
18
18
18
18
18
19
19
19
19
19
19
20
20
20
21
21
22
23
24
24
24
25
25
26
27
28
29
29
30
31
32
33
34
34
34
35
36
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 200186380 | Hub with bushing |
Загрузка ...
|
|
| 9 | 900020990 | Clamping socket |
Загрузка ...
|
|
| 10 | 009170110 | Linch pin |
Загрузка ...
|
|
| 11 | 200159480 | Additional scraper lh |
Загрузка ...
|
|
| 14 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 15 | 200154981 | Extension lh |
Загрузка ...
|
|
| 16 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 17 | 200155020 | Clamp |
Загрузка ...
|
|
| 18 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 19 | 009087060 | Locknut |
Загрузка ...
|
|
| 20 | 009104140 | Washer |
Загрузка ...
|
|
| 21 | 900026400 | Fuse plug |
Загрузка ...
|
|
| 22 | 200154970 | Counter plate |
Загрузка ...
|
|
| 23 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009242190 | Clamping lock |
Загрузка ...
|
|
| 25 | 009105001 | Washer |
Загрузка ...
|
|
| 26 | 009087020 | Locknut |
Загрузка ...
|
|
| 27 | 009002920 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009170071 | Linch pin |
Загрузка ...
|
|
| 29 | 009087580 | Locknut |
Загрузка ...
|
|
| 30 | 900001210 | Washer |
Загрузка ...
|
|
| 31 | 200164570 | Support for extension lh |
Загрузка ...
|
|
| 32 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 33 | 200171710 | Scraper plate |
Загрузка ...
|
|
| 34 | 009106030 | Washer |
Загрузка ...
|
|
| 35 | 200155030 | Rubber extension |
Загрузка ...
|
|
| 36 | 009106040 | Washer |
Загрузка ...
|
|
| 37 | 200155010 | Extension lh |
Загрузка ...
|
|
| 38 | 200155040 | Rubber extension |
Загрузка ...
|
|
| 39 | 009103530 | Washer |
Загрузка ...
|
|
| 40 | 200155260 | Angle extension rh |
Загрузка ...
|
|
| 41 | 200155150 | Extension rh |
Загрузка ...
|
|
| 42 | 200155160 | Extension rh |
Загрузка ...
|
|
| 43 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 44 | 200159490 | Additional scraper rh |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
