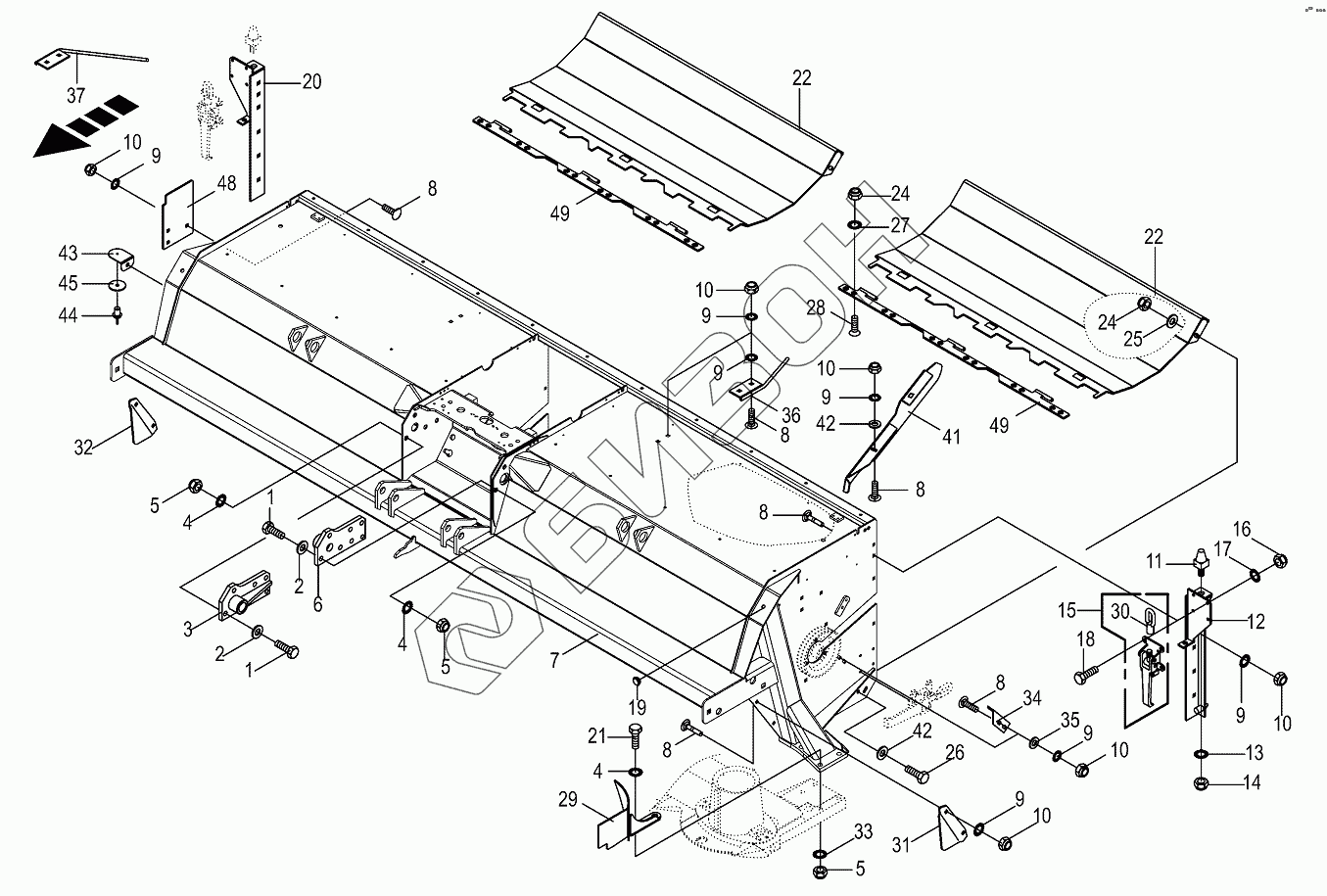

Графический каталог запасных частей к технике: KRONE BIG-M-420. Tine conditioner housing-lateral
/22.gif)
1
1
2
2
3
4
4
4
5
5
5
6
7
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
24
24
25
26
27
28
29
29
30
31
32
33
34
34
35
36
37
41
41
42
42
42
43
44
45
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009103031 | Washer |
Загрузка ...
|
|
| 3 | 002337411 | Attaching strap-right |
Загрузка ...
|
|
| 4 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087190 | Locknut |
Загрузка ...
|
|
| 6 | 002337401 | Attaching strap-left |
Загрузка ...
|
|
| 7 | 200122585 | Conditioner housing welded |
Загрузка ...
|
|
| 8 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 8 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 9 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 002322611 | Cone-tap |
Загрузка ...
|
|
| 12 | 002322542 | Angle bar-left |
Загрузка ...
|
|
| 13 | 009105122 | Washer |
Загрузка ...
|
|
| 14 | 009087120 | Locknut |
Загрузка ...
|
|
| 15 | 009230290 | Excentric seal |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009250100 | Sealing plug |
Загрузка ...
|
|
| 20 | 002322552 | Angle bar-right |
Загрузка ...
|
|
| 21 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009006760 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 22 | 200166980 | Tedder plate |
Загрузка ...
|
|
| 24 | 009087010 | Locknut |
Загрузка ...
|
|
| 25 | 009105061 | Washer |
Загрузка ...
|
|
| 26 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 28 | 900017950 | Countersunkscrew |
Загрузка ...
|
|
| 29 | 200126353 | Baffle-left, optional |
Загрузка ...
|
|
| 29 | 200126363 | Baffle-right, optional |
Загрузка ...
|
|
| 30 | 009230311 | Clam. screw + bow nut cpl. |
Загрузка ...
|
|
| 31 | 200300100 | Plate-left |
Загрузка ...
|
|
| 32 | 200300090 | Plate-right |
Загрузка ...
|
|
| 33 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 34 | 200147140 | Stripper-left |
Загрузка ...
|
|
| 34 | 200147150 | Stripper-right |
Загрузка ...
|
|
| 35 | 900001210 | Washer |
Загрузка ...
|
|
| 36 | 002321801 | Swather guide rod |
Загрузка ...
|
|
| 37 | 002321811 | Swather guide rod |
Загрузка ...
|
|
| 40 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 41 | 200163940 | Baffle outside, lh. |
Загрузка ...
|
|
| 41 | 200163950 | Baffle outside, rh. |
Загрузка ...
|
|
| 42 | 009106090 | Washer |
Загрузка ...
|
|
| 42 | 900001210 | Washer |
Загрузка ...
|
|
| 43 | 200151690 | Supporting angle |
Загрузка ...
|
|
| 44 | 009141380 | Blind rivet |
Загрузка ...
|
|
| 45 | 009245361 | Side light-yellow |
Загрузка ...
|
|
| 48 | 200152721 | Side wall reinforcement |
Загрузка ...
|
|
| 49 | 200167010 | Hinge |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
