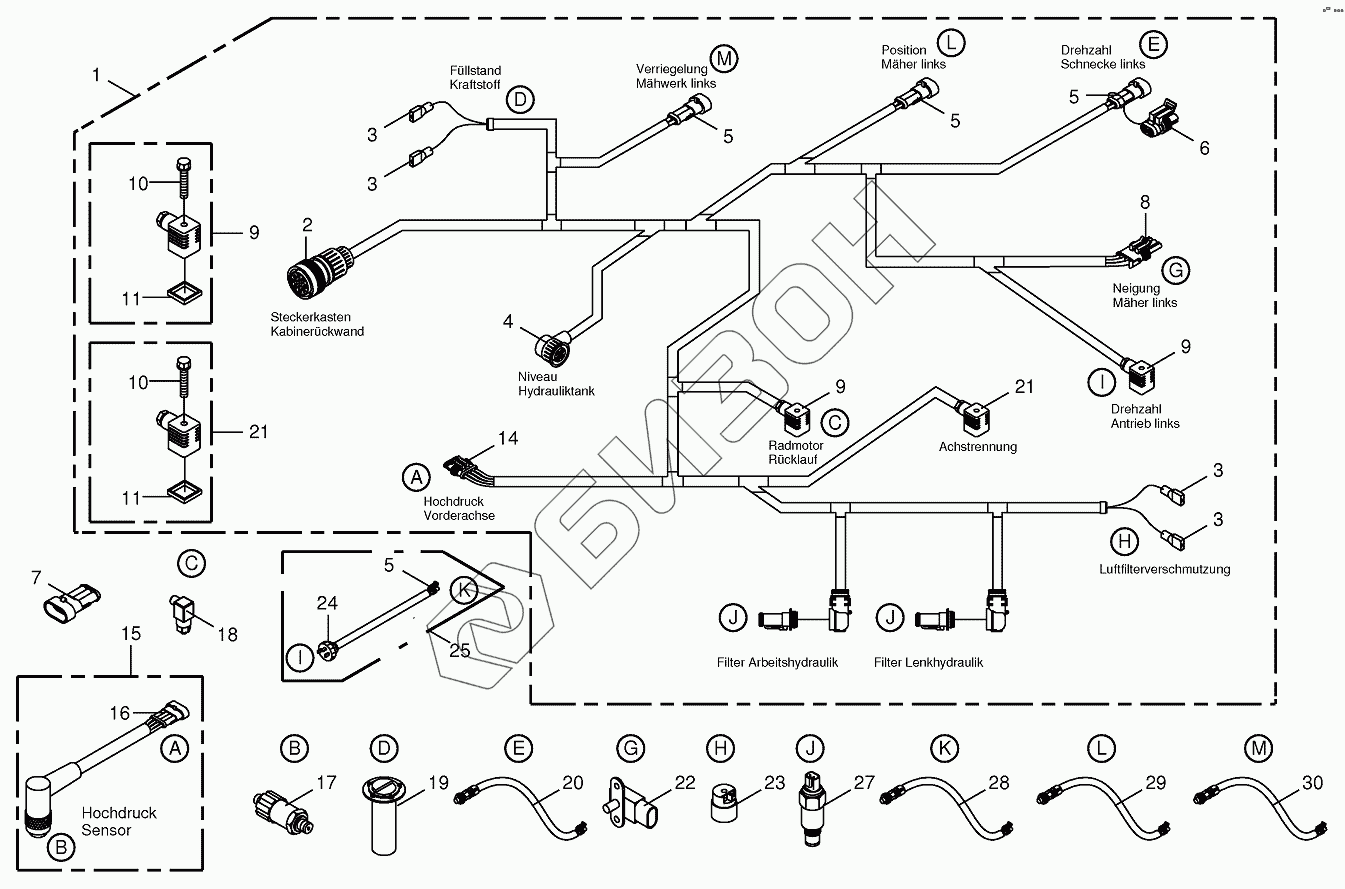

Графический каталог запасных частей к технике: KRONE BIG-M-420. Wiring Harness-lateral left
/164.gif)
1
2
3
3
3
3
4
5
5
5
5
6
7
8
9
9
9
10
10
11
11
14
15
16
17
18
19
20
21
21
22
23
24
25
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 003022143 | 003022143 | Connection cable |
Загрузка ...
|
|
| 1 | 200813064 | CH machine side left 20X1 |
Загрузка ...
|
|
| 2 | 003024311 | Plug Bu HDP20 KPL-31-pole |
Загрузка ...
|
|
| 3 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 4 | 003031160 | AMP-circular plug-4-pole |
Загрузка ...
|
|
| 5 | 003023560 | Coupling socket-2-pole |
Загрузка ...
|
|
| 6 | 003029830 | Blind bushing casing-2-pole |
Загрузка ...
|
|
| 7 | 003033790 | Blind-pin casing-3-pole |
Загрузка ...
|
|
| 8 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 9 | 003018020 | Solenoid valve plug-black |
Загрузка ...
|
|
| 10 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 11 | 003011860 | Gasket |
Загрузка ...
|
|
| 12 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 14 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 15 | 003031722 | Adapter |
Загрузка ...
|
|
| 16 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 17 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 18 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 19 | 003033842 | Level sensor |
Загрузка ...
|
|
| 20 | 200816300 | Namursensor |
Загрузка ...
|
|
| 21 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 22 | 003031460 | Hall sensor |
Загрузка ...
|
|
| 23 | 009402210 | Vacuum indicator |
Загрузка ...
|
|
| 24 | 003020050 | Connector plug-2-pole |
Загрузка ...
|
|
| 25 | 200816690 | Adapter wire |
Загрузка ...
|
|
| 27 | 270089200 | Contamination indicator |
Загрузка ...
|
|
| 28 | 200816300 | Namursensor |
Загрузка ...
|
|
| 29 | 003023211 | Namursensor |
Загрузка ...
|
|
| 30 | 003034691 | Namur sensor Namur |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
