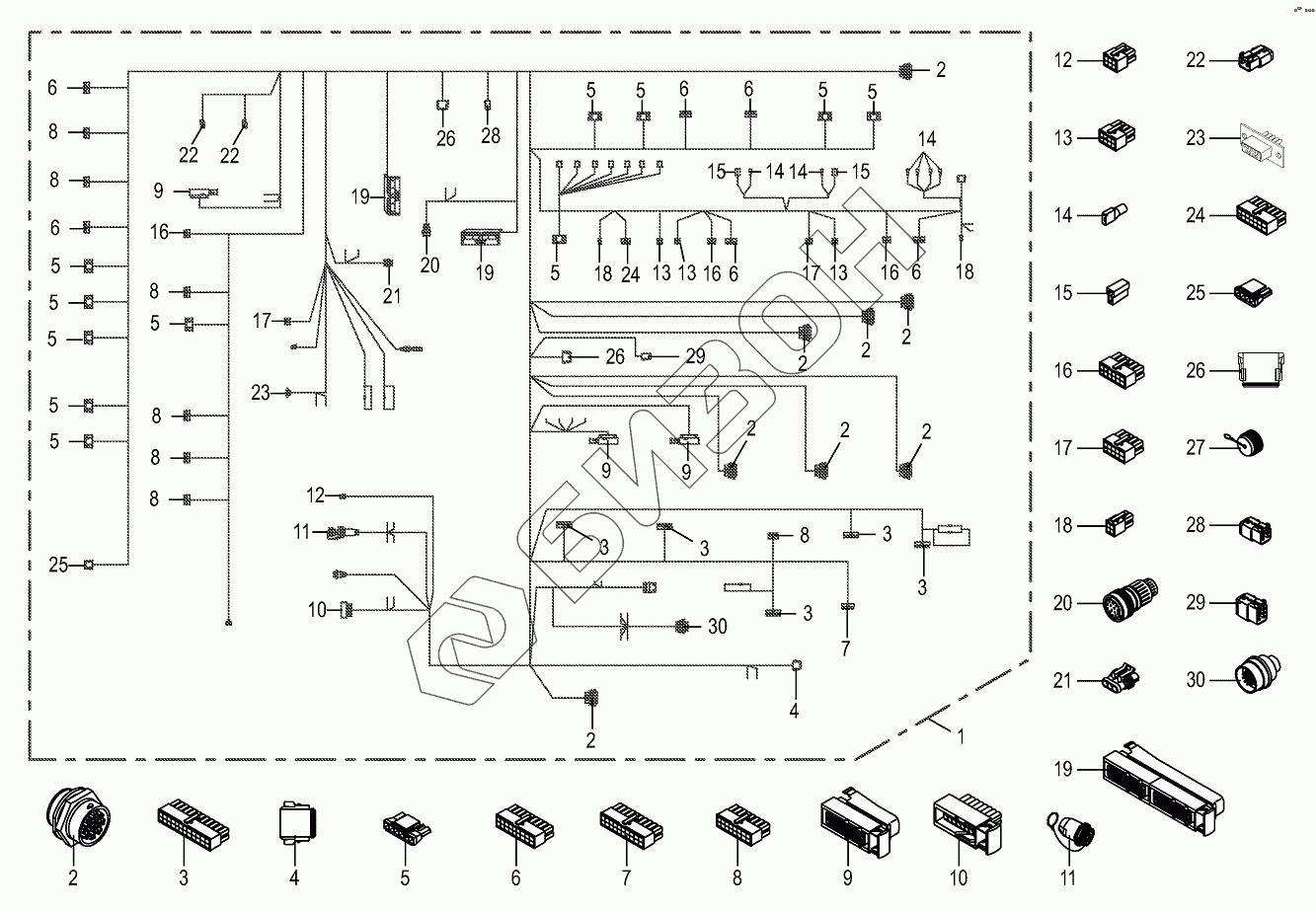

Графический каталог запасных частей к технике: KRONE BIG-M-420. Wiring harness-panel
/161.gif)
1
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
16
16
16
16
17
17
17
18
18
18
19
19
19
20
20
21
21
22
22
22
23
23
24
24
25
25
26
26
26
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200828132 | Cable harness console |
Загрузка ...
|
|
| 2 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 3 | 200800821 | Соnnесtоr 24-p sосkеt М-fit- Jr.сpl. |
Загрузка ...
|
|
| 4 | 200801692 | Con. |
Загрузка ...
|
|
| 5 | 200800851 | Connector 6-p socket Sabre cpl. |
Загрузка ...
|
|
| 6 | 200800801 | Connector 18-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 7 | 200800811 | Connector 20-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 8 | 200800791 | Connector 16-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 9 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 10 | 003030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 11 | 003024720 | Connector-7-pole |
Загрузка ...
|
|
| 12 | 003027971 | Connecteur 6-p sock. M-fit-Jr. cpl. |
Загрузка ...
|
|
| 13 | 003027981 | Connector 8-p socket M-fit-Jr. cpl. |
Загрузка ...
|
|
| 14 | 003026880 | Flat sleeve-red |
Загрузка ...
|
|
| 15 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 16 | 003027991 | Connector 12-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 17 | 003037841 | Connector 10-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 18 | 200801591 | Connector 4-p socket M-fit-Jr. cpl. |
Загрузка ...
|
|
| 19 | 003026450 | Plug-56-pole |
Загрузка ...
|
|
| 20 | 003026460 | Plug-14-pole |
Загрузка ...
|
|
| 21 | 003023520 | Plug-3-pole |
Загрузка ...
|
|
| 22 | 003033162 | Con. 2-p socket DT cpl. |
Загрузка ...
|
|
| 23 | 200826810 | Connector 9-p socket SUB-D cpl.-16-pole |
Загрузка ...
|
|
| 24 | 200800781 | Connector 14-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 25 | 200800831 | Connector 4-p socket Sabre cpl. |
Загрузка ...
|
|
| 26 | 200807852 | Con. 12-p socket DT cpl |
Загрузка ...
|
|
| 27 | 200806370 | Protective cap |
Загрузка ...
|
|
| 28 | 200825691 | Conn. 4-p socket DT cpl. |
Загрузка ...
|
|
| 29 | 200825721 | Conn. 6-p socket DT cpl. |
Загрузка ...
|
|
| 30 | 200801721 | Plug 14-p St HD30 KPL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
