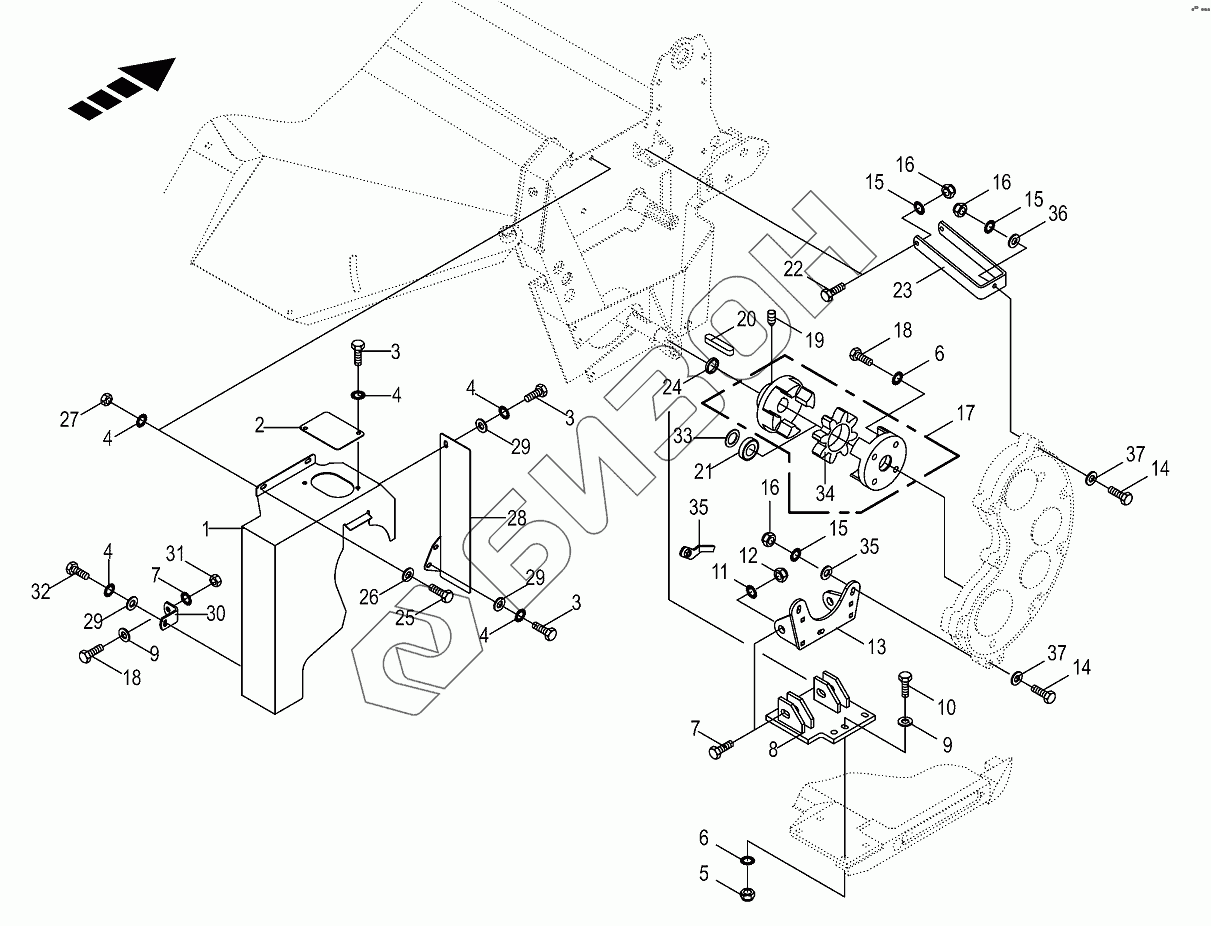

Графический каталог запасных частей к технике: KRONE BIG-M-420. Accessories-front
/53.gif)
1
2
3
3
3
4
4
4
4
4
5
6
6
7
7
8
9
9
10
10
11
12
13
14
14
15
15
15
16
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200124270 | Gearbox guard-right |
Загрузка ...
|
|
| 2 | 200302380 | Cover cpl |
Загрузка ...
|
|
| 3 | 009002531 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009015070 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200302611 | Support |
Загрузка ...
|
|
| 9 | 009105061 | Washer |
Загрузка ...
|
|
| 10 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087210 | Locknut |
Загрузка ...
|
|
| 13 | 200171230 | Support |
Загрузка ...
|
|
| 14 | 009014370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 270011000 | Rotex-clutch |
Загрузка ...
|
|
| 18 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009057550 | Threaded pin |
Загрузка ...
|
|
| 20 | 009150390 | Fit-in key |
Загрузка ...
|
|
| 21 | 900001390 | Radial bearing |
Загрузка ...
|
|
| 22 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 23 | 200302651 | Gearbo support |
Загрузка ...
|
|
| 24 | 200308010 | Spacing washer |
Загрузка ...
|
|
| 25 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009106030 | Washer |
Загрузка ...
|
|
| 27 | 009082100 | Hex nut |
Загрузка ...
|
|
| 28 | 200124280 | Gearbox guard |
Загрузка ...
|
|
| 29 | 009106030 | Washer |
Загрузка ...
|
|
| 30 | 200124290 | Gearbox guard |
Загрузка ...
|
|
| 31 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 32 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009108651 | Shim ring |
Загрузка ...
|
|
| 34 | 009402181 | Rotex plastic part |
Загрузка ...
|
|
| 35 | 200171160 | Slide |
Загрузка ...
|
|
| 36 | 900001210 | Washer |
Загрузка ...
|
|
| 37 | 009104140 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
