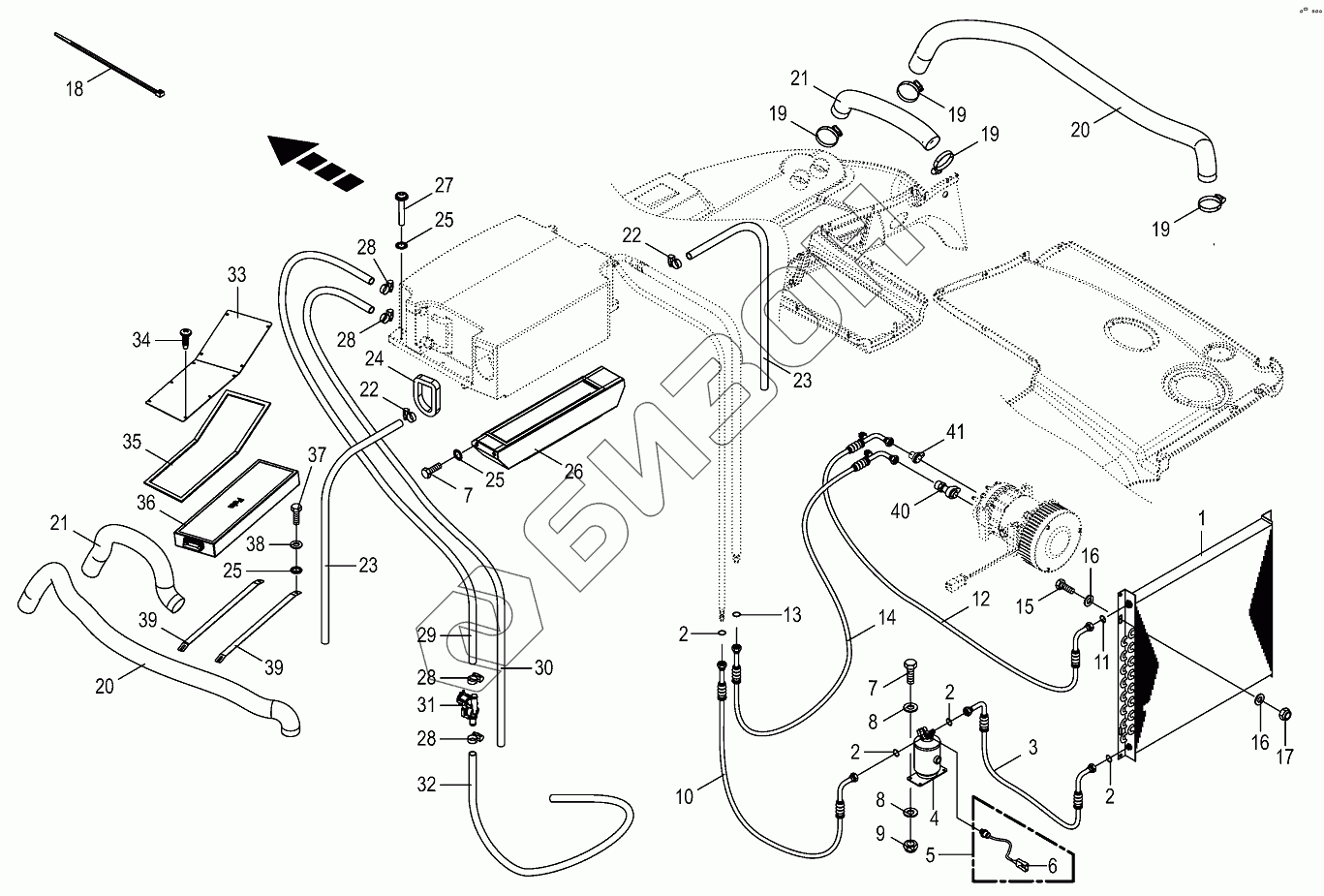

Графический каталог запасных частей к технике: KRONE BIG-M-420. Air conditioning
/154.gif)
1
2
2
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
20
20
21
21
22
22
23
23
24
25
25
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270173270 | 270173270 | Seal |
Загрузка ...
|
|
| 270173260 | 270173260 | Seal |
Загрузка ...
|
|
| 1 | 009401110 | Condenser for air conditioner |
Загрузка ...
|
|
| 2 | 009376220 | O-ring |
Загрузка ...
|
|
| 3 | 009402541 | Tube |
Загрузка ...
|
|
| 4 | 009401070 | Drier |
Загрузка ...
|
|
| 5 | 009401091 | Pressure switch |
Загрузка ...
|
|
| 6 | 003050590 | Plug-2-pole |
Загрузка ...
|
|
| 7 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009104111 | Washer |
Загрузка ...
|
|
| 9 | 009087041 | Locknut |
Загрузка ...
|
|
| 10 | 009402522 | Refrigerant hose |
Загрузка ...
|
|
| 11 | 009376230 | O-ring |
Загрузка ...
|
|
| 12 | 270121200 | Refrigerant hose |
Загрузка ...
|
|
| 13 | 009376240 | O-ring |
Загрузка ...
|
|
| 14 | 270121190 | Refrigerant hose |
Загрузка ...
|
|
| 15 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009106030 | Washer |
Загрузка ...
|
|
| 17 | 009087060 | Locknut |
Загрузка ...
|
|
| 18 | 009226722 | Cable band |
Загрузка ...
|
|
| 19 | 009240040 | Tube clip |
Загрузка ...
|
|
| 20 | 200275510 | Inner tube |
Загрузка ...
|
|
| 21 | 200275500 | Inner tube |
Загрузка ...
|
|
| 22 | 009240490 | Tube clip |
Загрузка ...
|
|
| 23 | 002204300 | Hose |
Загрузка ...
|
|
| 24 | 200275490 | Gasket |
Загрузка ...
|
|
| 25 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 26 | 200275430 | Aspiration port |
Загрузка ...
|
|
| 27 | 200275420 | Fillister head screw |
Загрузка ...
|
|
| 28 | 009240011 | Tube clip |
Загрузка ...
|
|
| 29 | 200275440 | Hose |
Загрузка ...
|
|
| 30 | 002204250 | Hose |
Загрузка ...
|
|
| 31 | 270008420 | Water valve |
Загрузка ...
|
|
| 32 | 200275450 | Hose |
Загрузка ...
|
|
| 33 | 200275460 | Cover |
Загрузка ...
|
|
| 34 | 200275530 | Drilling screw |
Загрузка ...
|
|
| 35 | 200275470 | Cellular rubber |
Загрузка ...
|
|
| 36 | 200275520 | Filter |
Загрузка ...
|
|
| 37 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 38 | 009103511 | Washer |
Загрузка ...
|
|
| 39 | 200275480 | Plate spring |
Загрузка ...
|
|
| 40 | 270125271 | Compressor connection |
Загрузка ...
|
|
| 41 | 270125281 | Compressor connection |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
