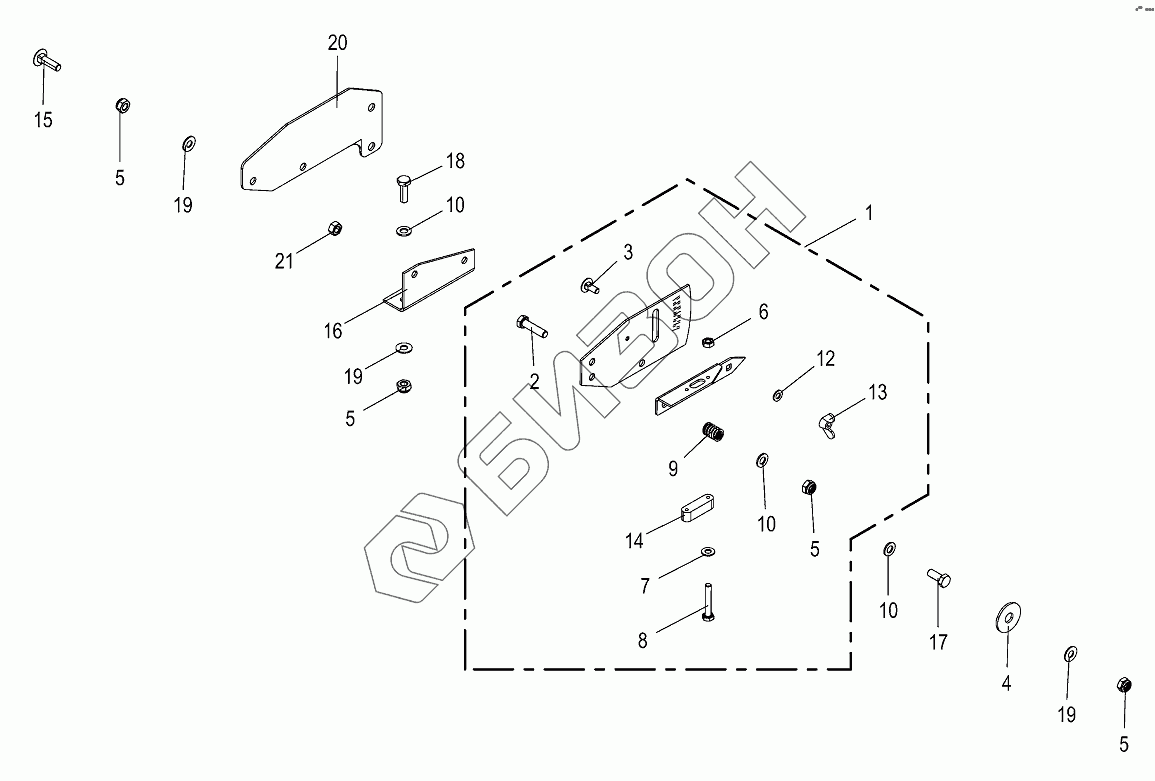

Графический каталог запасных частей к технике: KRONE BIG-M-420. Air level-front/lateral
/76.gif)
1
1
2
3
4
5
5
5
6
6
7
8
9
10
10
10
12
13
14
15
16
17
17
18
19
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001502181 | Water level-right |
Загрузка ...
|
|
| 1 | 001502602 | Water level-left |
Загрузка ...
|
|
| 2 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 4 | 009103260 | Washer |
Загрузка ...
|
|
| 5 | 009087580 | Locknut |
Загрузка ...
|
|
| 6 | 009080061 | Hex nut |
Загрузка ...
|
|
| 7 | 009103250 | Washer |
Загрузка ...
|
|
| 8 | 009002460 | Hex head bolt |
Загрузка ...
|
|
| 9 | 00520532 | Pressure spring |
Загрузка ...
|
|
| 10 | 009104140 | Washer |
Загрузка ...
|
|
| 12 | 009104130 | Washer |
Загрузка ...
|
|
| 13 | 009094101 | Nut |
Загрузка ...
|
|
| 14 | 009385140 | Bolt-on spirit level |
Загрузка ...
|
|
| 15 | 009047542 | Coach bolt |
Загрузка ...
|
|
| 16 | 001401791 | Support-lateral |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 18 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 20 | 200170390 | Support spirit level front |
Загрузка ...
|
|
| 21 | 009082120 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
