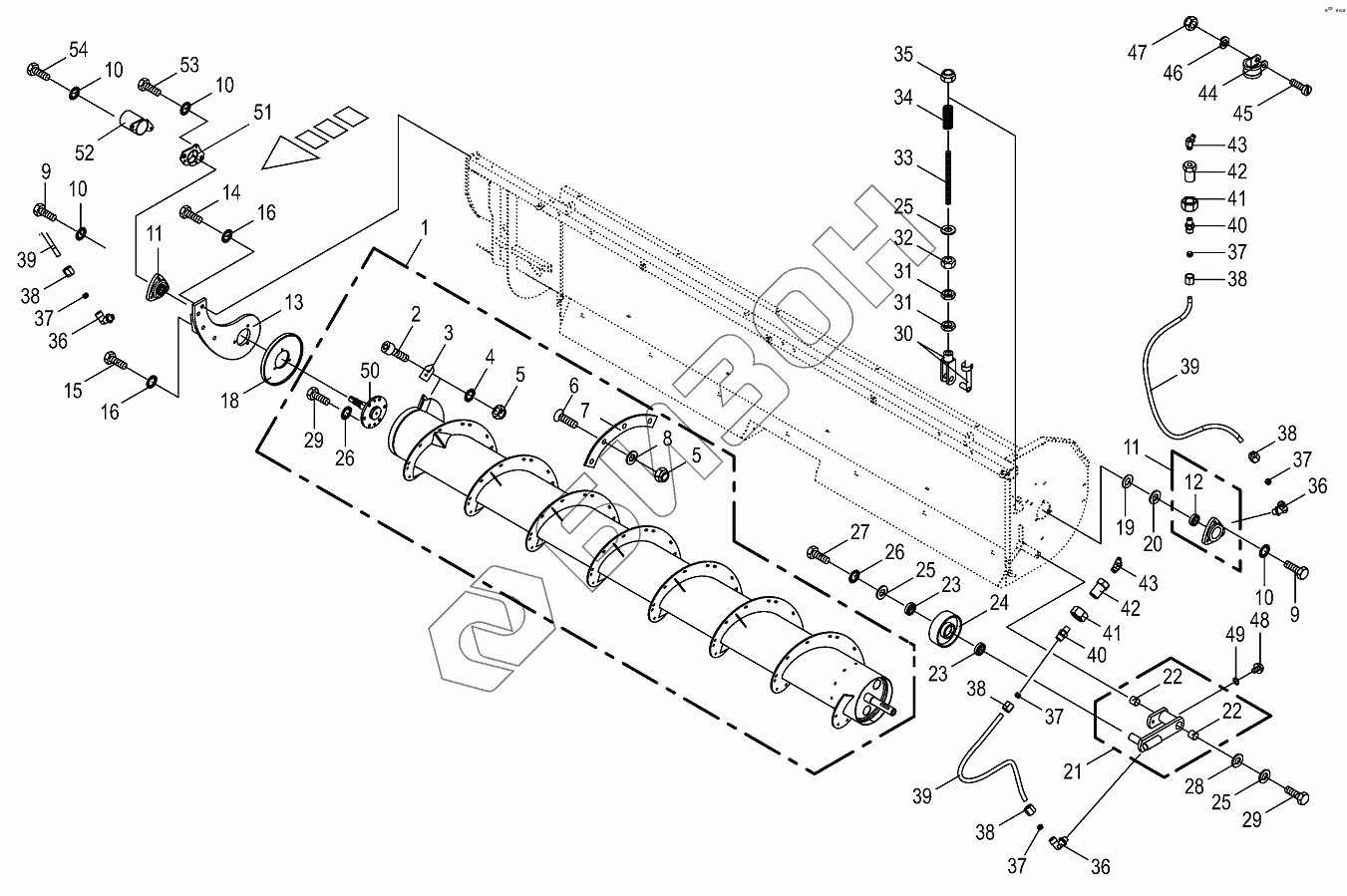

Графический каталог запасных частей к технике: KRONE BIG-M-420. Auger-left and right
/33.gif)
1
1
2
3
4
5
5
6
7
7
8
9
9
10
10
10
10
11
11
12
13
13
14
15
16
16
18
19
19
20
21
22
22
23
23
24
25
25
25
26
26
27
28
29
29
30
31
31
32
33
34
35
36
36
36
37
37
37
37
37
38
38
38
38
38
39
39
39
40
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200172191 | Auger with bars right assembled |
Загрузка ...
|
|
| 1 | 200172181 | Auger with bars left assembled |
Загрузка ...
|
|
| 2 | 009030771 | Allen screw |
Загрузка ...
|
|
| 3 | 200101431 | Scraper for end piece |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009040241 | Countersunkscrew |
Загрузка ...
|
|
| 7 | 200100740 | Wearing plate-left |
Загрузка ...
|
|
| 7 | 200100750 | Wearing plate-right |
Загрузка ...
|
|
| 8 | 009106030 | Washer |
Загрузка ...
|
|
| 9 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 12 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 13 | 200123470 | Bearing support-right |
Загрузка ...
|
|
| 13 | 200123460 | Bearing support-left |
Загрузка ...
|
|
| 14 | 009003431 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009006740 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 18 | 002322852 | Stripper |
Загрузка ...
|
|
| 19 | 009111330 | Shim ring |
Загрузка ...
|
|
| 19 | 009111340 | Shim ring |
Загрузка ...
|
|
| 20 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 21 | 002313051 | BELTTENSIONER INCL.POS.33 |
Загрузка ...
|
|
| 22 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 23 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 24 | 002299422 | Jockey pulley |
Загрузка ...
|
|
| 25 | 009106090 | Washer |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 29 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009271011 | Clevis cpl. |
Загрузка ...
|
|
| 31 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 32 | 009082150 | Hex nut |
Загрузка ...
|
|
| 33 | 002314441 | Threaded bolt |
Загрузка ...
|
|
| 34 | 002322940 | Pressure spring |
Загрузка ...
|
|
| 35 | 009087010 | Locknut |
Загрузка ...
|
|
| 36 | 009209211 | Elbow union |
Загрузка ...
|
|
| 37 | 009209160 | Cutting ring |
Загрузка ...
|
|
| 38 | 009209050 | Nozzle disc cap |
Загрузка ...
|
|
| 39 | 009389330 | Plastic tube filled with grease-Id.-no.= 1m |
Загрузка ...
|
|
| 40 | 009209201 | Male connector |
Загрузка ...
|
|
| 41 | 009080191 | Hex nut |
Загрузка ...
|
|
| 42 | 009385150 | Tube union |
Загрузка ...
|
|
| 43 | 009191060 | Grease niple |
Загрузка ...
|
|
| 44 | 009240170 | Tube clip w. rubber |
Загрузка ...
|
|
| 45 | 009037450 | Allen screw |
Загрузка ...
|
|
| 46 | 009100310 | Spring washer |
Загрузка ...
|
|
| 47 | 009082071 | Hex nut |
Загрузка ...
|
|
| 48 | 009060031 | Screw plug |
Загрузка ...
|
|
| 49 | 009377080 | Gasket ring |
Загрузка ...
|
|
| 50 | 200159371 | Drive journal |
Загрузка ...
|
|
| 51 | 200186390 | Grass deflector |
Загрузка ...
|
|
| 52 | 200186400 | Shaft guard |
Загрузка ...
|
|
| 53 | 009014310 | Hex head bolt |
Загрузка ...
|
|
| 54 | 009006340 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
