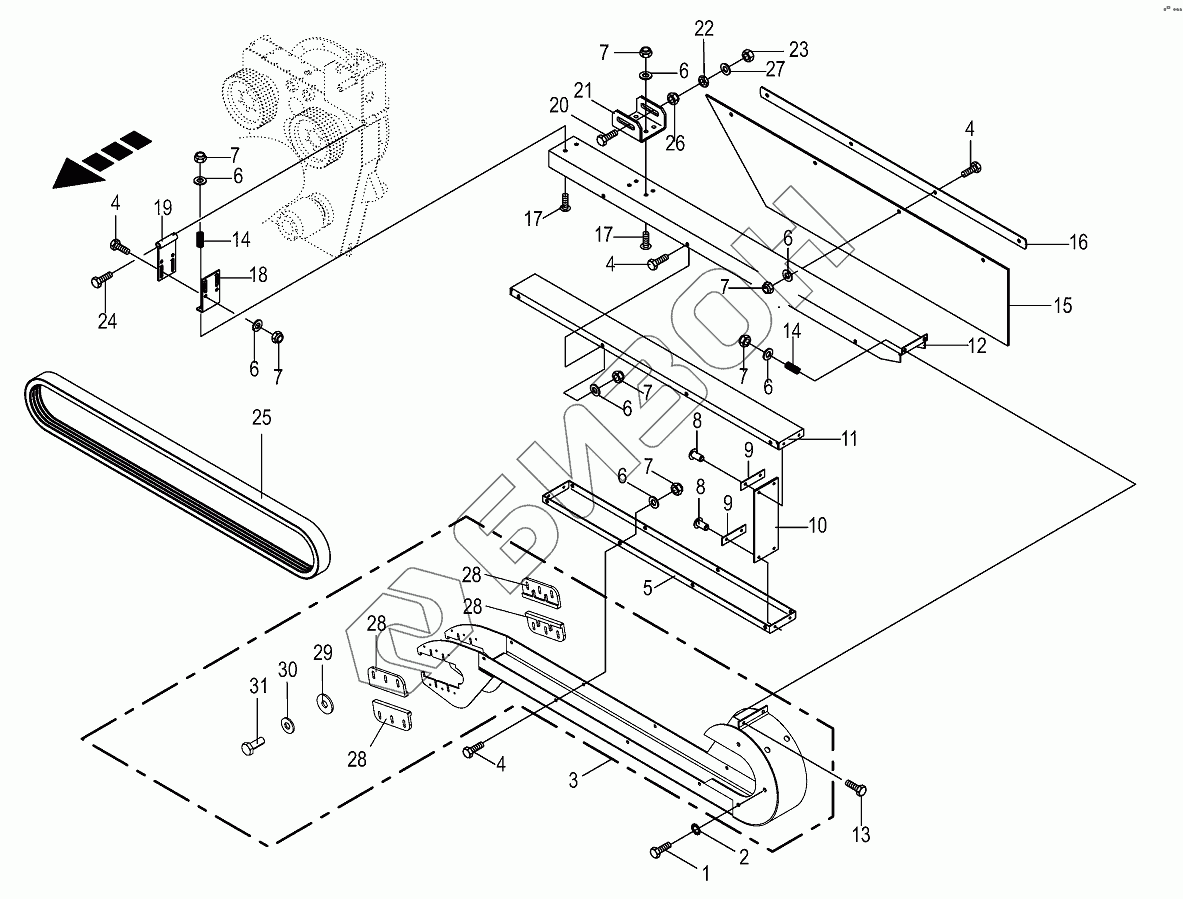

Графический каталог запасных частей к технике: KRONE BIG-M-420. Belt gurd located-left/right
/83.gif)
1
2
3
4
4
4
4
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002326204 | Guard for belt rocker arm |
Загрузка ...
|
|
| 4 | 900001910 | Hex head bolt-special |
Загрузка ...
|
|
| 4 | 900012950 | Hex head bolt |
Загрузка ...
|
|
| 5 | 002326251 | Cover |
Загрузка ...
|
|
| 6 | 900005880 | Washer |
Загрузка ...
|
|
| 7 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 8 | 009142370 | Blind rivet |
Загрузка ...
|
|
| 9 | 002312150 | Plate |
Загрузка ...
|
|
| 10 | 002310970 | Rubber guard |
Загрузка ...
|
|
| 11 | 002326261 | Cover |
Загрузка ...
|
|
| 12 | 002326272 | Guard |
Загрузка ...
|
|
| 13 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00520532 | Pressure spring |
Загрузка ...
|
|
| 15 | 002331161 | Rubber guard-left |
Загрузка ...
|
|
| 15 | 002331150 | Rubber guard-right |
Загрузка ...
|
|
| 16 | 002331341 | Clamping strap-right |
Загрузка ...
|
|
| 16 | 002331351 | Clamping strap-left |
Загрузка ...
|
|
| 17 | 009052351 | Coach bolt |
Загрузка ...
|
|
| 18 | 002298680 | Angle-left |
Загрузка ...
|
|
| 19 | 002298692 | Support-left |
Загрузка ...
|
|
| 20 | 009014622 | Hex head bolt |
Загрузка ...
|
|
| 21 | 002319220 | Support-right |
Загрузка ...
|
|
| 22 | 009085151 | Hex nut-low form |
Загрузка ...
|
|
| 23 | 009082150 | Hex nut |
Загрузка ...
|
|
| 24 | 009003090 | Hex head bolt |
Загрузка ...
|
|
| 25 | 270022770 | Power band |
Загрузка ...
|
|
| 26 | 009087010 | Locknut |
Загрузка ...
|
|
| 27 | 009106090 | Washer |
Загрузка ...
|
|
| 27 | 009103780 | Washer |
Загрузка ...
|
|
| 27 | 009105061 | Washer |
Загрузка ...
|
|
| 28 | 200184750 | Slide rail belt |
Загрузка ...
|
|
| 29 | 009103511 | Washer |
Загрузка ...
|
|
| 30 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009006070 | Hex head bolt |
Загрузка ...
|
