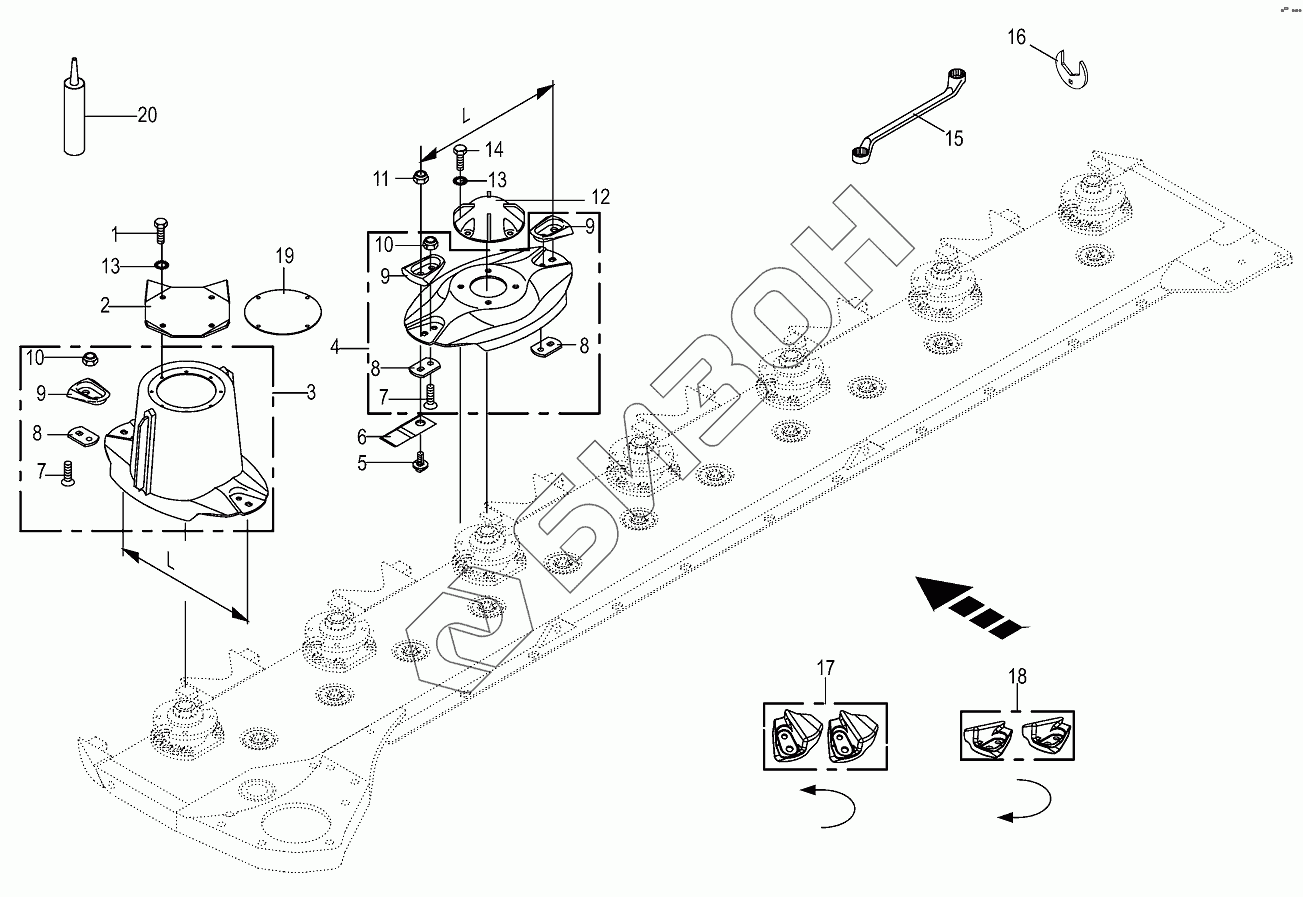

Графический каталог запасных частей к технике: KRONE BIG-M-420. Blade fastening-front/lateral
/40.gif)
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006320 | Hex head bolt |
Загрузка ...
|
|
| 2 | 200312550 | Stripper |
Загрузка ...
|
|
| 3 | 200314554 | Mower drum 356 EHD screw con add. bar CR |
Загрузка ...
|
|
| 4 | 200307523 | Cutting disc 356 EHD screw connection |
Загрузка ...
|
|
| 5 | 002537440 | Knife screw |
Загрузка ...
|
|
| 6 | 001398894 | Blade rh |
Загрузка ...
|
|
| 6 | 001398884 | Blade lh |
Загрузка ...
|
|
| 7 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 8 | 200380510 | Blade holder |
Загрузка ...
|
|
| 9 | 200380940 | Protection for blade screw MD |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 12 | 200134960 | Cover |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009253032 | Spanner key |
Загрузка ...
|
|
| 16 | 202304980 | Safe Cut key W/F 80 |
Загрузка ...
|
|
| 17 | 200309590 | Crop-Lifter-left, optional |
Загрузка ...
|
|
| 18 | 200309600 | Crop-Lifter-right, optional |
Загрузка ...
|
|
| 19 | 200312660 | Sealing cap |
Загрузка ...
|
|
| 20 | 009402360 | Sealant-silicone-free |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
