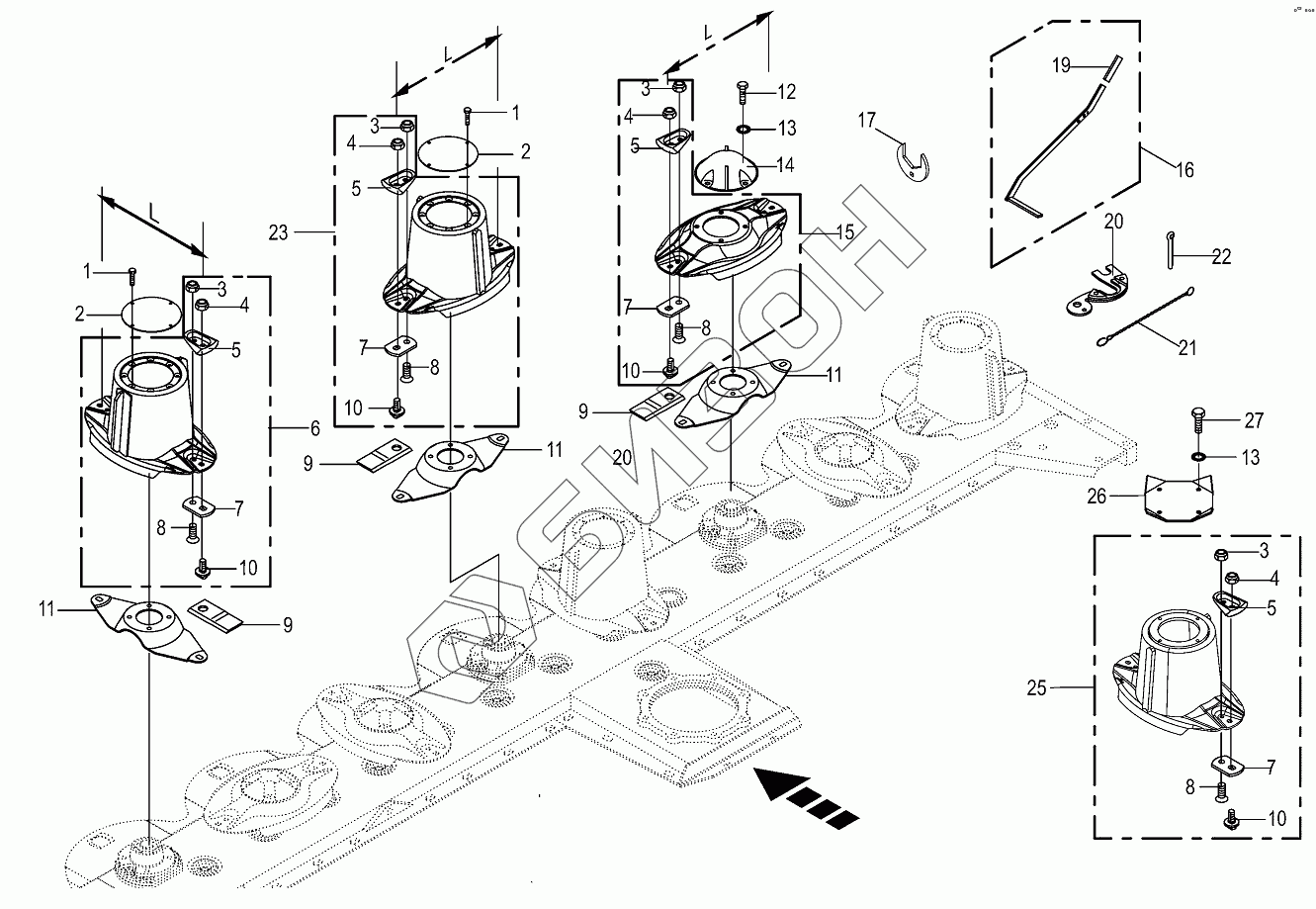

Графический каталог запасных частей к технике: KRONE BIG-M-420. Blade quick coupler-lateral
/18.gif)
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
12
13
13
13
14
15
16
17
19
20
20
21
22
23
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009069490 | Self-tapping screw |
Загрузка ...
|
|
| 2 | 002530521 | Cover |
Загрузка ...
|
|
| 3 | 009087580 | Locknut |
Загрузка ...
|
|
| 4 | 009080560 | Self-locking nut |
Загрузка ...
|
|
| 5 | 200380940 | Protection for blade screw MD |
Загрузка ...
|
|
| 6 | 200376703 | Mower drum 377 EHD qui rel f. add bl bar |
Загрузка ...
|
|
| 7 | 200380510 | Blade holder |
Загрузка ...
|
|
| 8 | 009040453 | Countersunkscrew |
Загрузка ...
|
|
| 9 | 001398894 | Blade rh |
Загрузка ...
|
|
| 9 | 001398884 | Blade lh |
Загрузка ...
|
|
| 10 | 002537450 | Mower pin |
Загрузка ...
|
|
| 11 | 200355571 | Blade carrier |
Загрузка ...
|
|
| 12 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 200309541 | Cover for cutting disc |
Загрузка ...
|
|
| 15 | 200376713 | Cutting disc 377 EHD quick rel fast. SP |
Загрузка ...
|
|
| 16 | 002320052 | Special key for blades |
Загрузка ...
|
|
| 17 | 202304980 | Safe Cut key W/F 80 |
Загрузка ...
|
|
| 19 | 009250160 | Handle |
Загрузка ...
|
|
| 20 | 200310070 | Gauge |
Загрузка ...
|
|
| 21 | 900003380 | Chain |
Загрузка ...
|
|
| 22 | 009120661 | Cotter pin |
Загрузка ...
|
|
| 23 | 200376673 | Mower drum 356EHD quick release fastener |
Загрузка ...
|
|
| 25 | 202318691 | Mower drum 377HD quick rel f. W scraper |
Загрузка ...
|
|
| 26 | 200312550 | Stripper |
Загрузка ...
|
|
| 27 | 009006320 | Hex head bolt |
Загрузка ...
|
