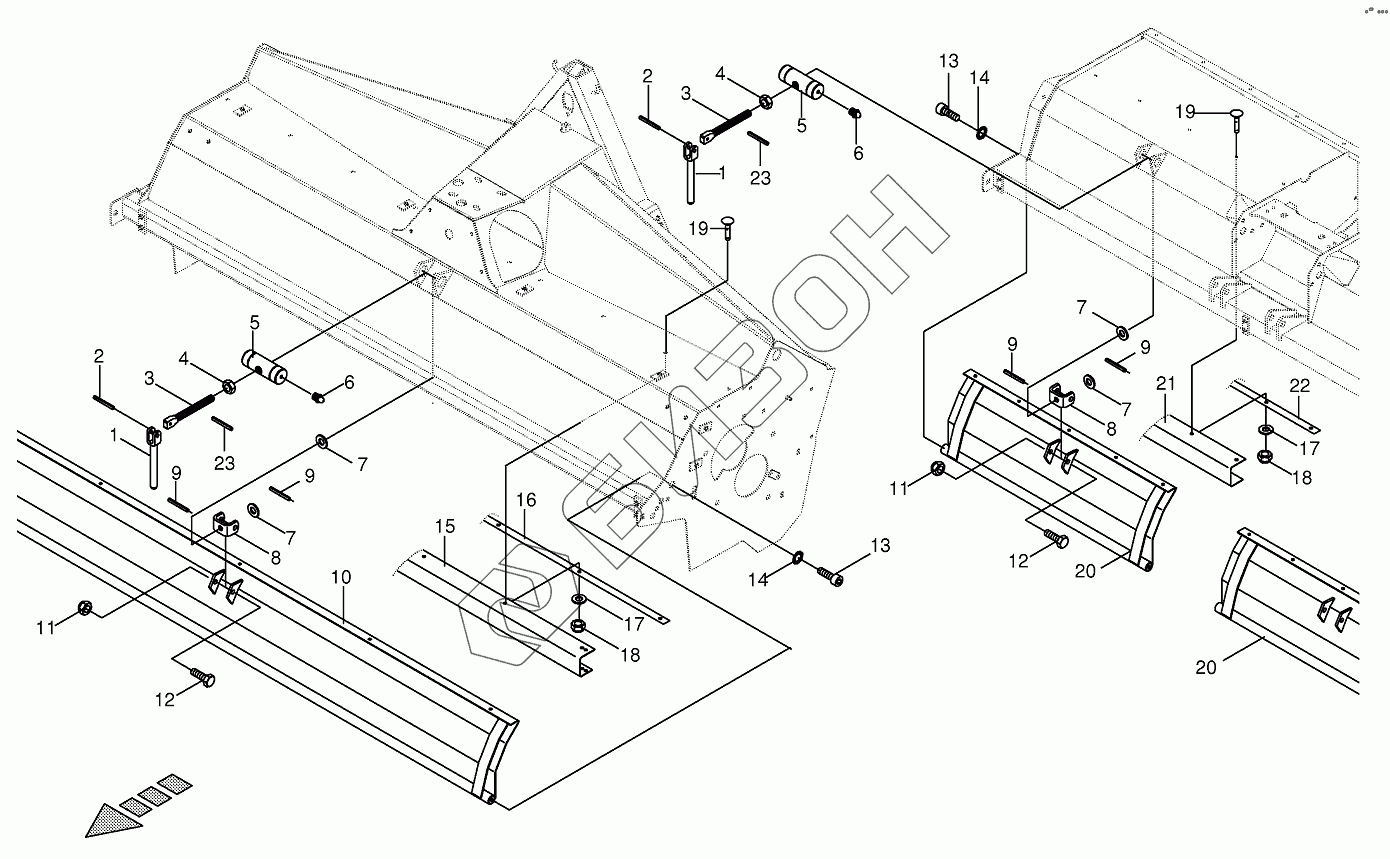

Графический каталог запасных частей к технике: KRONE BIG-M-420. Chequered plate-front/lateral
/36.gif)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
9
10
11
11
12
12
13
13
14
14
15
16
17
17
17
18
19
19
20
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00620573 | Handle |
Загрузка ...
|
|
| 2 | 009126712 | Roll pin |
Загрузка ...
|
|
| 3 | 002535161 | Spindle |
Загрузка ...
|
|
| 4 | 009080290 | Hex nut |
Загрузка ...
|
|
| 5 | 002503732 | Coupling female |
Загрузка ...
|
|
| 6 | 009191050 | Grease niple |
Загрузка ...
|
|
| 7 | 009105122 | Washer |
Загрузка ...
|
|
| 8 | 002535151 | U-bow |
Загрузка ...
|
|
| 9 | 009126701 | Roll pin |
Загрузка ...
|
|
| 10 | 002534233 | Chequered plate |
Загрузка ...
|
|
| 11 | 009087190 | Locknut |
Загрузка ...
|
|
| 12 | 009003491 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009032051 | Allen screw |
Загрузка ...
|
|
| 14 | 009099041 | Detent edged washer |
Загрузка ...
|
|
| 15 | 002562212 | Plastic cloth |
Загрузка ...
|
|
| 16 | 002562222 | Clamping strap |
Загрузка ...
|
|
| 17 | 900005850 | Washer |
Загрузка ...
|
|
| 18 | 900001920 | Locknut-special |
Загрузка ...
|
|
| 19 | 900005840 | Coach bolt |
Загрузка ...
|
|
| 20 | 002320653 | Chequered plate |
Загрузка ...
|
|
| 21 | 002320681 | Plastic cloth |
Загрузка ...
|
|
| 22 | 002320691 | Clamping strap |
Загрузка ...
|
|
| 23 | 009125842 | Roll pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
