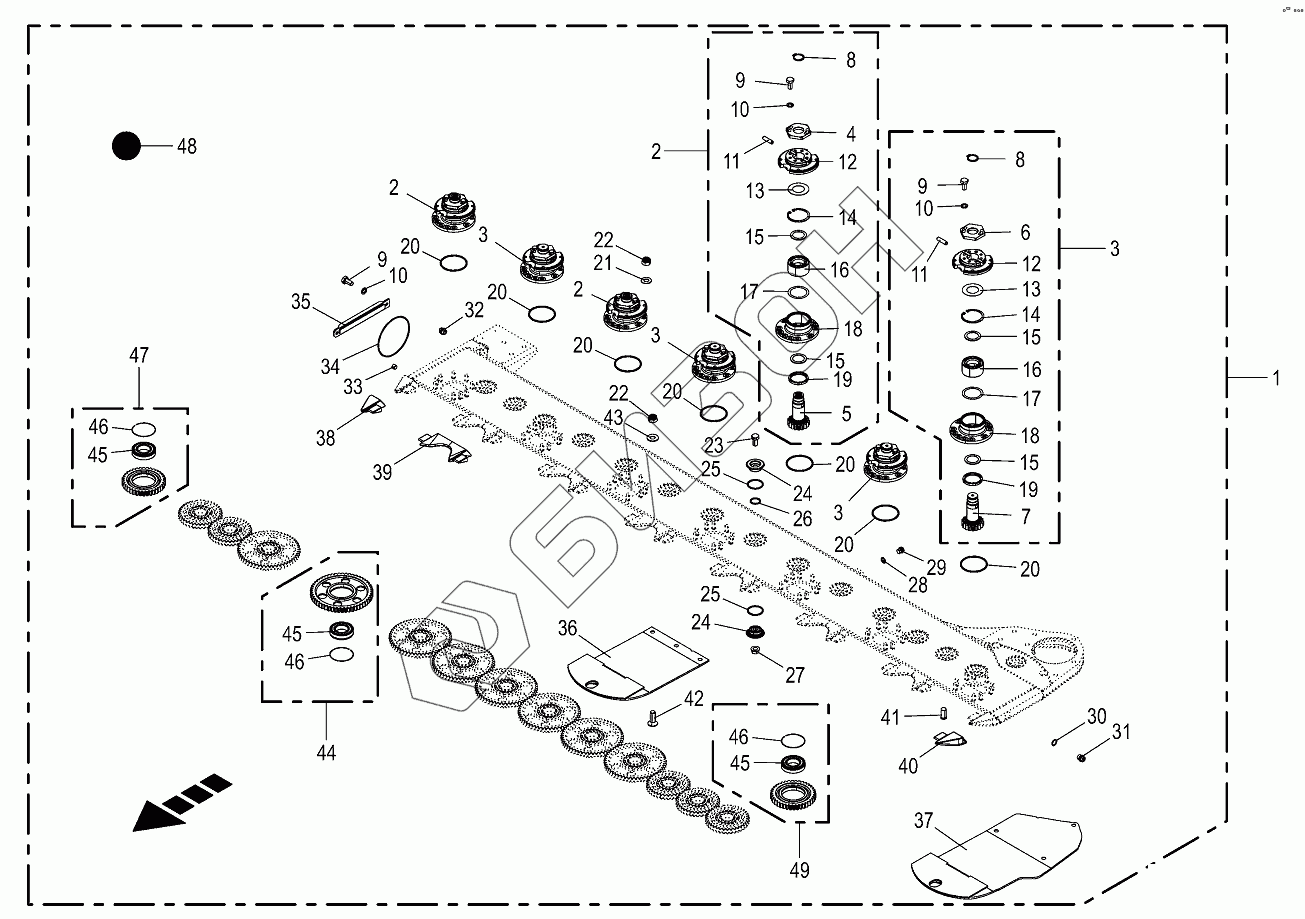

Графический каталог запасных частей к технике: KRONE BIG-M-420. Cutter bar-SafeCut INSIDE-front
/2.gif)
1
2
2
2
3
3
3
3
4
5
6
7
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
18
18
19
19
20
20
20
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
42
43
44
45
45
45
46
46
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202307530 | Cutter bar cpl. 3164 HD right |
Загрузка ...
|
|
| 2 | 202314400 | Bearing housing HD assembled left |
Загрузка ...
|
|
| 3 | 202314390 | Bearing housing HD assembled right |
Загрузка ...
|
|
| 4 | 200305300 | HEX NUT |
Загрузка ...
|
|
| 5 | 202314380 | Front pinion shaft |
Загрузка ...
|
|
| 6 | 200305290 | Hex nut |
Загрузка ...
|
|
| 7 | 202314370 | Front pinion shaft |
Загрузка ...
|
|
| 8 | 009115190 | Circlip |
Загрузка ...
|
|
| 9 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 11 | 200352860 | Dowel pin |
Загрузка ...
|
|
| 12 | 200307941 | Rotor hub |
Загрузка ...
|
|
| 13 | 200305310 | Belleville spring |
Загрузка ...
|
|
| 14 | 900001460 | Circlip |
Загрузка ...
|
|
| 15 | 202306440 | Support disc |
Загрузка ...
|
|
| 16 | 900001490 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 009110020 | Shim ring |
Загрузка ...
|
|
| 18 | 200307960 | Flange bearing |
Загрузка ...
|
|
| 19 | 009362020 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 20 | 009375760 | O-ring |
Загрузка ...
|
|
| 21 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009087010 | Locknut |
Загрузка ...
|
|
| 23 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 24 | 002530201 | Clamping piece |
Загрузка ...
|
|
| 25 | 009375790 | O-ring |
Загрузка ...
|
|
| 26 | 009375780 | O-ring |
Загрузка ...
|
|
| 27 | 009096110 | Self-locking nut |
Загрузка ...
|
|
| 28 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 29 | 009060071 | Screw plug |
Загрузка ...
|
|
| 30 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 31 | 009060101 | Screw plug |
Загрузка ...
|
|
| 32 | 270089720 | Air bleed valve |
Загрузка ...
|
|
| 33 | 009060310 | Screw plug |
Загрузка ...
|
|
| 34 | 009375680 | O-ring |
Загрузка ...
|
|
| 35 | 002534214 | Cover |
Загрузка ...
|
|
| 36 | 200381860 | Glide skid EHD |
Загрузка ...
|
|
| 37 | 200381880 | Glide skid long, lh. EHD |
Загрузка ...
|
|
| 38 | 200348170 | Sheet edge-right |
Загрузка ...
|
|
| 39 | 002535470 | Sheet edge |
Загрузка ...
|
|
| 40 | 200348180 | Sheet edge-left |
Загрузка ...
|
|
| 41 | 009064040 | Weld. pin |
Загрузка ...
|
|
| 42 | 900017950 | Countersunkscrew |
Загрузка ...
|
|
| 42 | 900018110 | Countersunkscrew |
Загрузка ...
|
|
| 42 | 009040022 | Countersunkscrew |
Загрузка ...
|
|
| 42 | 009040631 | Countersunkscrew |
Загрузка ...
|
|
| 43 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 44 | 200303760 | Spur gear |
Загрузка ...
|
|
| 45 | 009303340 | Grooved ball bearing |
Загрузка ...
|
|
| 46 | 002530310 | Circlip |
Загрузка ...
|
|
| 47 | 200391940 | Spur wheel |
Загрузка ...
|
|
| 48 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 49 | 202306760 | Spur wheel Z= 38 assem. w. bearing |
Загрузка ...
|
