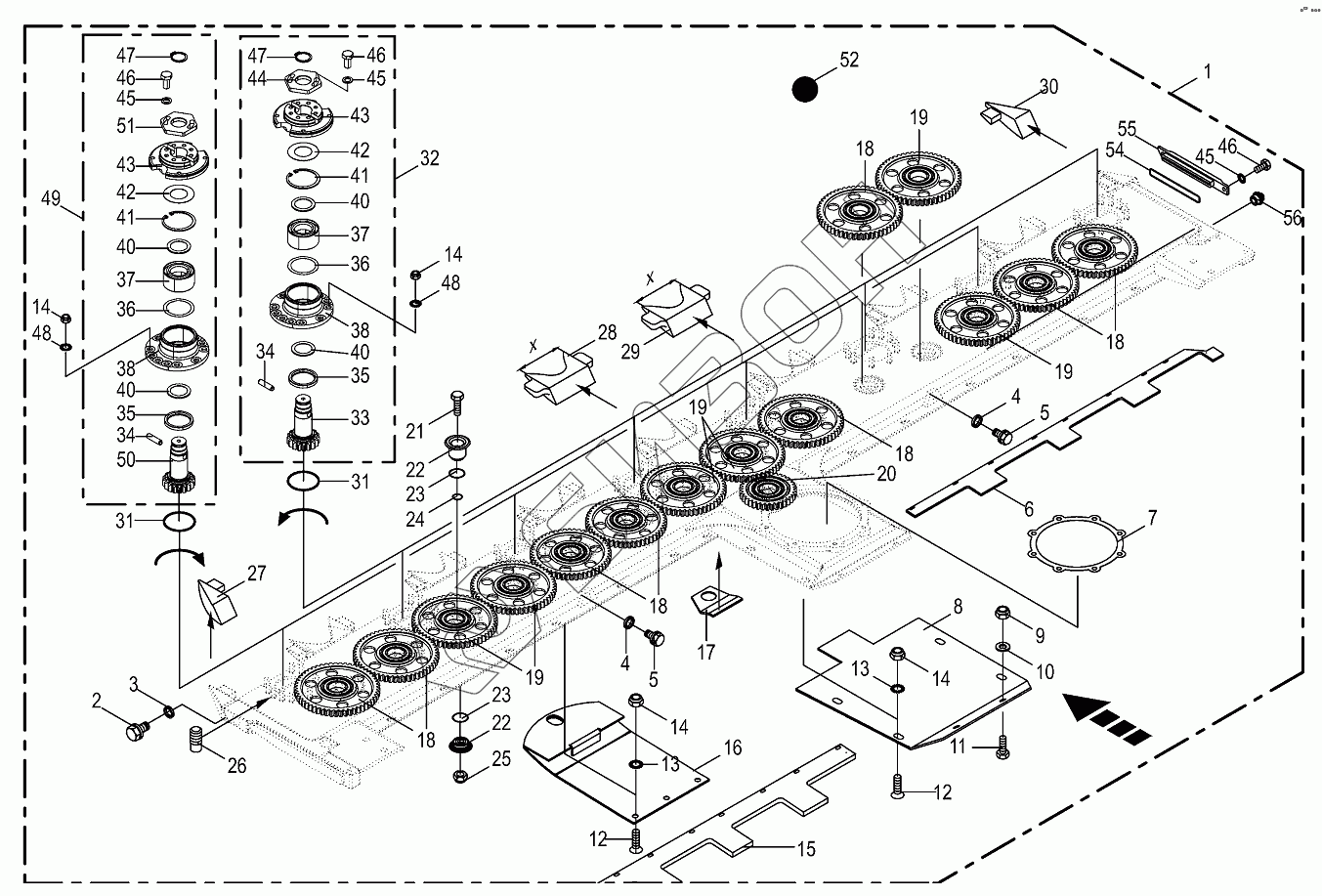

Графический каталог запасных частей к технике: KRONE BIG-M-420. Cutter bar-SafeCut INSIDE-lateral
/16.gif)
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
12
12
12
12
13
13
14
14
14
14
15
16
17
18
18
18
18
18
19
19
19
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
35
36
36
37
37
38
38
40
40
40
40
41
41
42
42
43
43
44
45
45
45
46
46
46
47
47
48
48
49
50
51
52
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200308261 | Cutter bar-cpl. |
Загрузка ...
|
|
| 2 | 009060101 | Screw plug |
Загрузка ...
|
|
| 3 | 009377270 | Gasket ring |
Загрузка ...
|
|
| 4 | 009377210 | Gasket ring |
Загрузка ...
|
|
| 5 | 009060071 | Screw plug |
Загрузка ...
|
|
| 6 | 002320070 | Wearing plate-right |
Загрузка ...
|
|
| 7 | 002540270 | Gasket |
Загрузка ...
|
|
| 8 | 200169910 | Wear plate EHD |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 009103530 | Washer |
Загрузка ...
|
|
| 11 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009040631 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 900017940 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 009040622 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 900018110 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 009040022 | Countersunkscrew |
Загрузка ...
|
|
| 13 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087010 | Locknut |
Загрузка ...
|
|
| 15 | 002320060 | Wearing plate-left |
Загрузка ...
|
|
| 16 | 200381860 | Glide skid EHD |
Загрузка ...
|
|
| 17 | 002320601 | Wear plate |
Загрузка ...
|
|
| 18 | 200303760 | Spur gear |
Загрузка ...
|
|
| 19 | 200303750 | Spur gear |
Загрузка ...
|
|
| 20 | 200303770 | Spur gear |
Загрузка ...
|
|
| 21 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 22 | 002530201 | Clamping piece |
Загрузка ...
|
|
| 23 | 009375790 | O-ring |
Загрузка ...
|
|
| 24 | 009375780 | O-ring |
Загрузка ...
|
|
| 25 | 009096110 | Self-locking nut |
Загрузка ...
|
|
| 26 | 009064040 | Weld. pin |
Загрузка ...
|
|
| 27 | 200348180 | Sheet edge-left |
Загрузка ...
|
|
| 28 | 002320471 | Sheet edge |
Загрузка ...
|
|
| 29 | 002535470 | Sheet edge |
Загрузка ...
|
|
| 30 | 200348170 | Sheet edge-right |
Загрузка ...
|
|
| 31 | 009375760 | O-ring |
Загрузка ...
|
|
| 32 | 202314400 | Bearing housing HD assembled left |
Загрузка ...
|
|
| 33 | 202314380 | Front pinion shaft |
Загрузка ...
|
|
| 34 | 200352860 | Dowel pin |
Загрузка ...
|
|
| 35 | 009362020 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 36 | 009110020 | Shim ring |
Загрузка ...
|
|
| 37 | 900001490 | Taper roller bearing |
Загрузка ...
|
|
| 38 | 200307960 | Flange bearing |
Загрузка ...
|
|
| 40 | 202306440 | Support disc |
Загрузка ...
|
|
| 41 | 900001460 | Circlip |
Загрузка ...
|
|
| 42 | 200305310 | Belleville spring |
Загрузка ...
|
|
| 43 | 200307941 | Rotor hub |
Загрузка ...
|
|
| 44 | 200305300 | HEX NUT |
Загрузка ...
|
|
| 45 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 46 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009115190 | Circlip |
Загрузка ...
|
|
| 48 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 49 | 202314390 | Bearing housing HD assembled right |
Загрузка ...
|
|
| 50 | 202314370 | Front pinion shaft |
Загрузка ...
|
|
| 51 | 200305290 | Hex nut |
Загрузка ...
|
|
| 52 | 009261010 | Oil-Id.-no.=1ltr |
Загрузка ...
|
|
| 54 | 009375680 | O-ring |
Загрузка ...
|
|
| 55 | 002534214 | Cover |
Загрузка ...
|
|
| 56 | 270089720 | Air bleed valve |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
