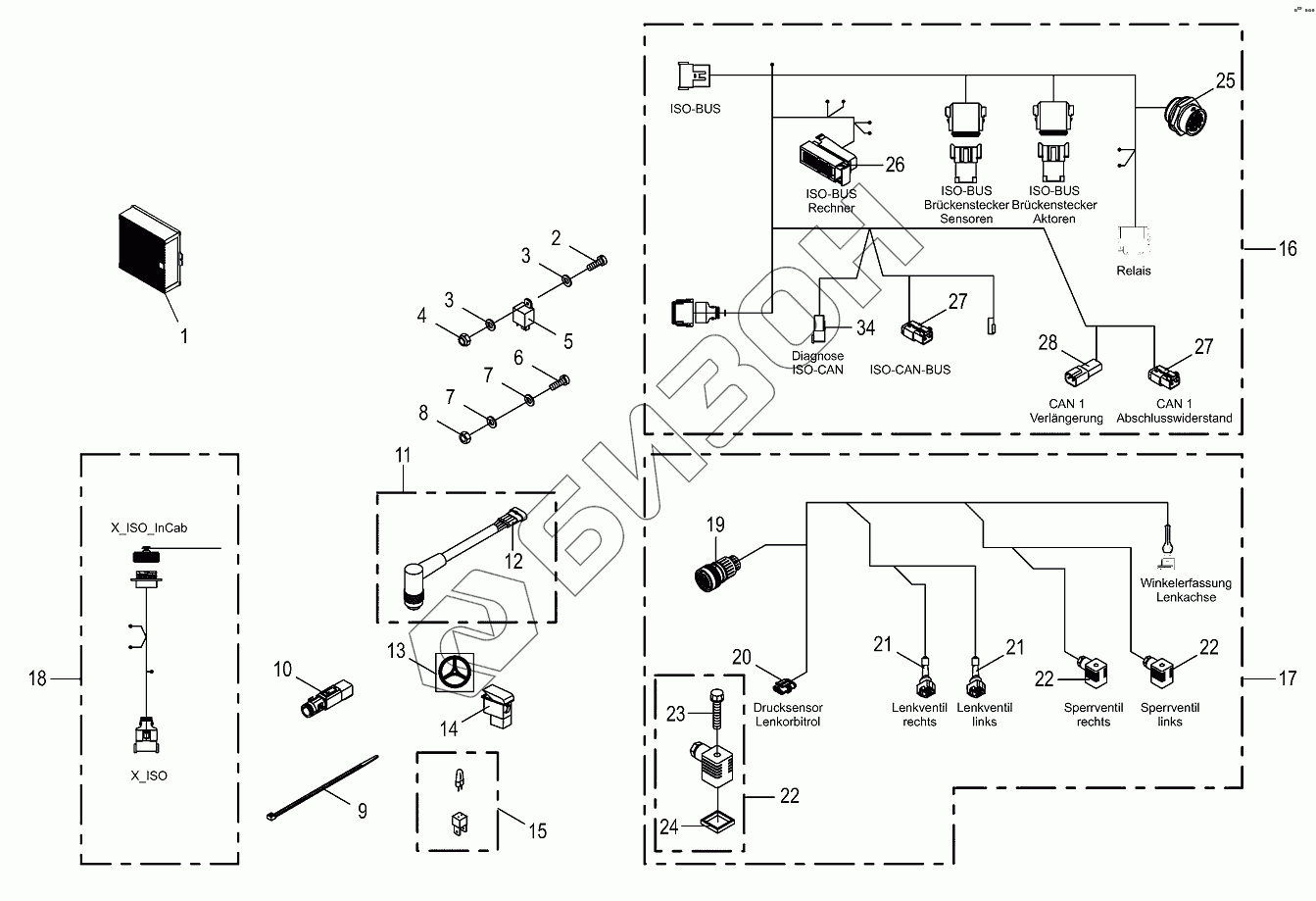

Графический каталог запасных частей к технике: KRONE BIG-M-420. Electronics-automatic pilot
/181.gif)
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
22
23
24
25
26
27
27
28
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200818760 | Automatic pilot-ISO-BUS |
Загрузка ...
|
|
| 2 | 009037450 | Allen screw |
Загрузка ...
|
|
| 3 | 009105001 | Washer |
Загрузка ...
|
|
| 4 | 009087020 | Locknut |
Загрузка ...
|
|
| 5 | 003015540 | Reversing relay |
Загрузка ...
|
|
| 6 | 009034030 | Allen screw |
Загрузка ...
|
|
| 7 | 009103070 | Washer |
Загрузка ...
|
|
| 8 | 009082040 | Hex nut |
Загрузка ...
|
|
| 9 | 009226711 | Cable band |
Загрузка ...
|
|
| 10 | 200808460 | Terminal resistance |
Загрузка ...
|
|
| 11 | 003031722 | Adapter |
Загрузка ...
|
|
| 12 | 003023540 | Coupling socket-4-pole |
Загрузка ...
|
|
| 13 | 003028331 | Switch symbol |
Загрузка ...
|
|
| 14 | 003027030 | Switch-6-pole |
Загрузка ...
|
|
| 15 | 003021070 | Lamp socket with bulb |
Загрузка ...
|
|
| 16 | 200816582 | Cable harness ISOBUS console |
Загрузка ...
|
|
| 17 | 200816591 | Cable harness ISO-BUS machine |
Загрузка ...
|
|
| 18 | 200816601 | Cable harness ISO-BUS InCab-ISO-BUS |
Загрузка ...
|
|
| 19 | 003024311 | Plug Bu HDP20 KPL-31-pole |
Загрузка ...
|
|
| 20 | 003023530 | Plug-4-pole |
Загрузка ...
|
|
| 21 | 003031141 | Plug 2-p socket jetplug cod1 black |
Загрузка ...
|
|
| 22 | 003019870 | Valve plug with LED |
Загрузка ...
|
|
| 23 | 003021820 | Screw with straight-line curls |
Загрузка ...
|
|
| 24 | 003011860 | Gasket |
Загрузка ...
|
|
| 25 | 003024301 | Socket-31-pole |
Загрузка ...
|
|
| 26 | 003023620 | Plug-42-pole |
Загрузка ...
|
|
| 27 | 003033162 | Con. 2-p socket DT cpl. |
Загрузка ...
|
|
| 28 | 003033152 | Con. 2-p con. DT cpl.-2-pole |
Загрузка ...
|
|
| 34 | 200825680 | Plug 4-p St DT KPL |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
