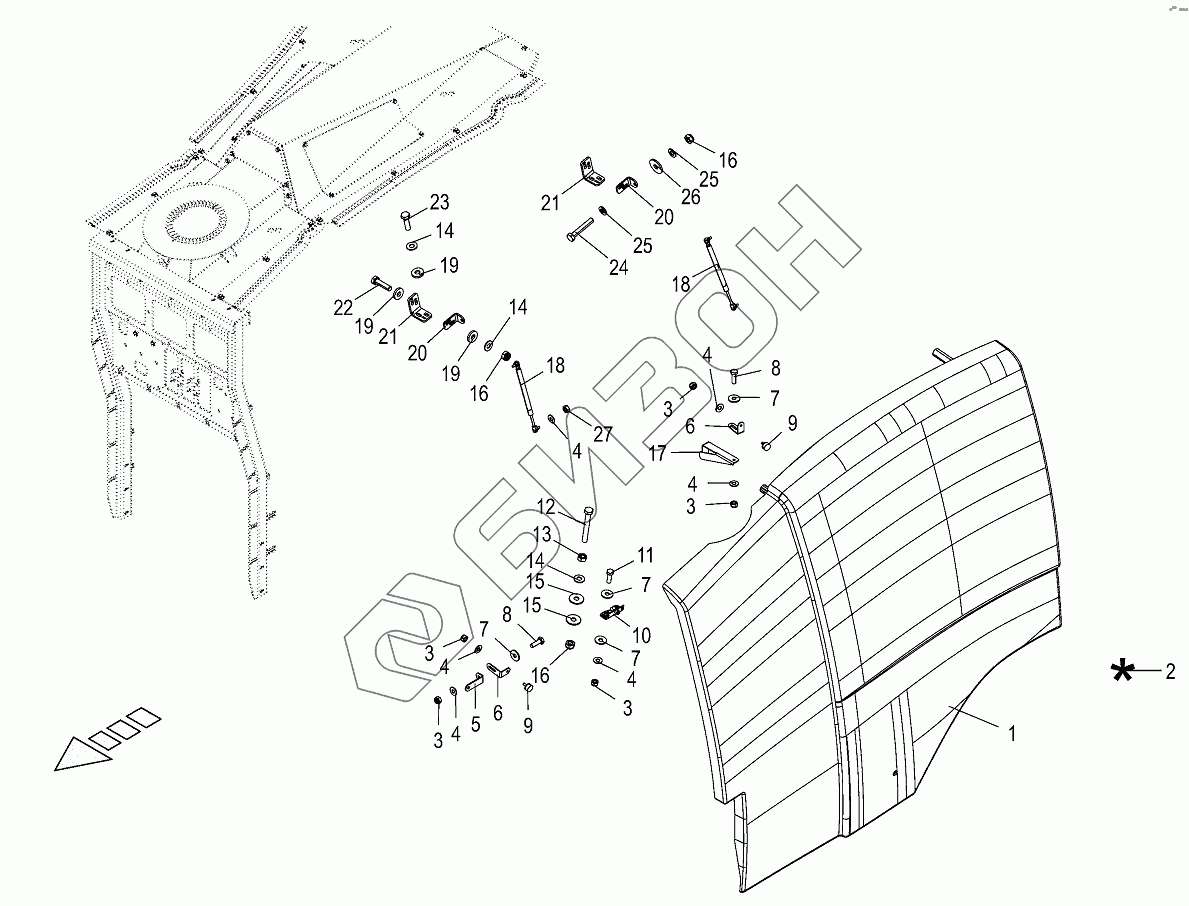

Графический каталог запасных частей к технике: KRONE BIG-M-420. Engine guards
/99.gif)
1
1
2
2
3
3
3
3
3
4
4
4
4
4
4
5
6
6
7
7
7
7
8
8
9
9
10
11
12
13
14
14
14
15
15
16
16
17
17
18
18
19
19
19
20
20
21
21
22
23
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200170830 | Engine guard right |
Загрузка ...
|
|
| 1 | 200170820 | Engine guard left |
Загрузка ...
|
|
| 2 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 2 | 270063970 | Repairing set for plastics-green |
Загрузка ...
|
|
| 3 | 009087060 | Locknut |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 200169300 | Pad support front |
Загрузка ...
|
|
| 6 | 200154490 | Buffer holder |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 8 | 009002590 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009242270 | Rubber pad |
Загрузка ...
|
|
| 10 | 009389841 | Gate lock |
Загрузка ...
|
|
| 11 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 13 | 009082120 | Hex nut |
Загрузка ...
|
|
| 14 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 900001210 | Washer |
Загрузка ...
|
|
| 16 | 009087580 | Locknut |
Загрузка ...
|
|
| 17 | 200169310 | Pad support rear, left |
Загрузка ...
|
|
| 17 | 200169320 | Pad support rear, right |
Загрузка ...
|
|
| 18 | 009400200 | Gas spring |
Загрузка ...
|
|
| 19 | 009103611 | Washer |
Загрузка ...
|
|
| 20 | 002329071 | Supporting angle |
Загрузка ...
|
|
| 21 | 200168550 | Fastening bracket long |
Загрузка ...
|
|
| 22 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009104140 | Washer |
Загрузка ...
|
|
| 26 | 009103530 | Washer |
Загрузка ...
|
|
| 27 | 009082100 | Hex nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
