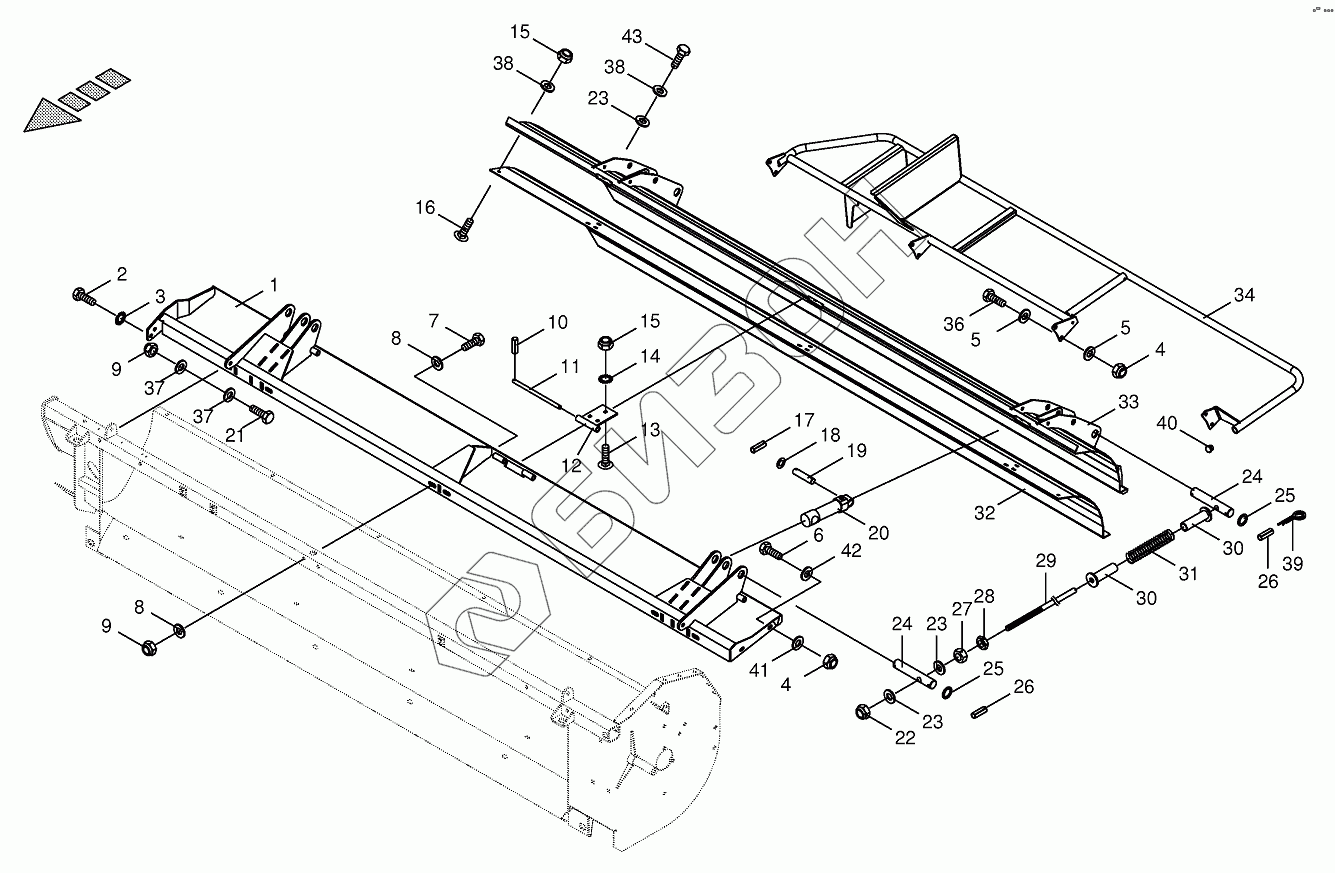

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulic auger hood
/62.gif)
1
1
2
3
4
4
5
5
6
7
8
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
23
24
24
25
25
26
26
27
28
29
30
30
31
32
32
33
33
34
36
37
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 200101060 | 200101060 | Guard bow-right |
Загрузка ...
|
|
| 009188051 | 009188051 | Sealing set |
Загрузка ...
|
|
| 1 | 200123790 | Hood console-right |
Загрузка ...
|
|
| 1 | 200123780 | Hood console-left |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009104140 | Washer |
Загрузка ...
|
|
| 6 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009003620 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009103200 | Washer |
Загрузка ...
|
|
| 9 | 009087010 | Locknut |
Загрузка ...
|
|
| 10 | 009126082 | Roll pin |
Загрузка ...
|
|
| 11 | 002323830 | Pin |
Загрузка ...
|
|
| 12 | 002323800 | Hinge plate |
Загрузка ...
|
|
| 13 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 14 | 009104130 | Washer |
Загрузка ...
|
|
| 15 | 009087060 | Locknut |
Загрузка ...
|
|
| 16 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 17 | 009126132 | Roll pin |
Загрузка ...
|
|
| 18 | 009105122 | Washer |
Загрузка ...
|
|
| 19 | 001434822 | Pin |
Загрузка ...
|
|
| 20 | 009185050 | Hydraulic cylinder |
Загрузка ...
|
|
| 21 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009087190 | Locknut |
Загрузка ...
|
|
| 23 | 009103031 | Washer |
Загрузка ...
|
|
| 24 | 002323790 | Pin |
Загрузка ...
|
|
| 25 | 009107021 | Supporting disc |
Загрузка ...
|
|
| 26 | 009126701 | Roll pin |
Загрузка ...
|
|
| 27 | 009082200 | Hex nut |
Загрузка ...
|
|
| 28 | 009086200 | Hex nut-low form |
Загрузка ...
|
|
| 29 | 002323782 | Guide rod |
Загрузка ...
|
|
| 30 | 002323810 | Centering sleeve |
Загрузка ...
|
|
| 31 | 002301200 | Pressure spring |
Загрузка ...
|
|
| 32 | 200123860 | Wearing plate-left |
Загрузка ...
|
|
| 32 | 200123870 | Wearing plate-right |
Загрузка ...
|
|
| 33 | 200123830 | Hood-right |
Загрузка ...
|
|
| 33 | 200123820 | Hood-left |
Загрузка ...
|
|
| 34 | 200163700 | Hoop guard ladder left |
Загрузка ...
|
|
| 36 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009106090 | Washer |
Загрузка ...
|
|
| 38 | 009106030 | Washer |
Загрузка ...
|
|
| 39 | 009171050 | Spring clip |
Загрузка ...
|
|
| 40 | 270056900 | Ribbed plug |
Загрузка ...
|
|
| 41 | 009103611 | Washer |
Загрузка ...
|
|
| 42 | 900001210 | Washer |
Загрузка ...
|
|
| 43 | 009006100 | Hex head bolt |
Загрузка ...
|
