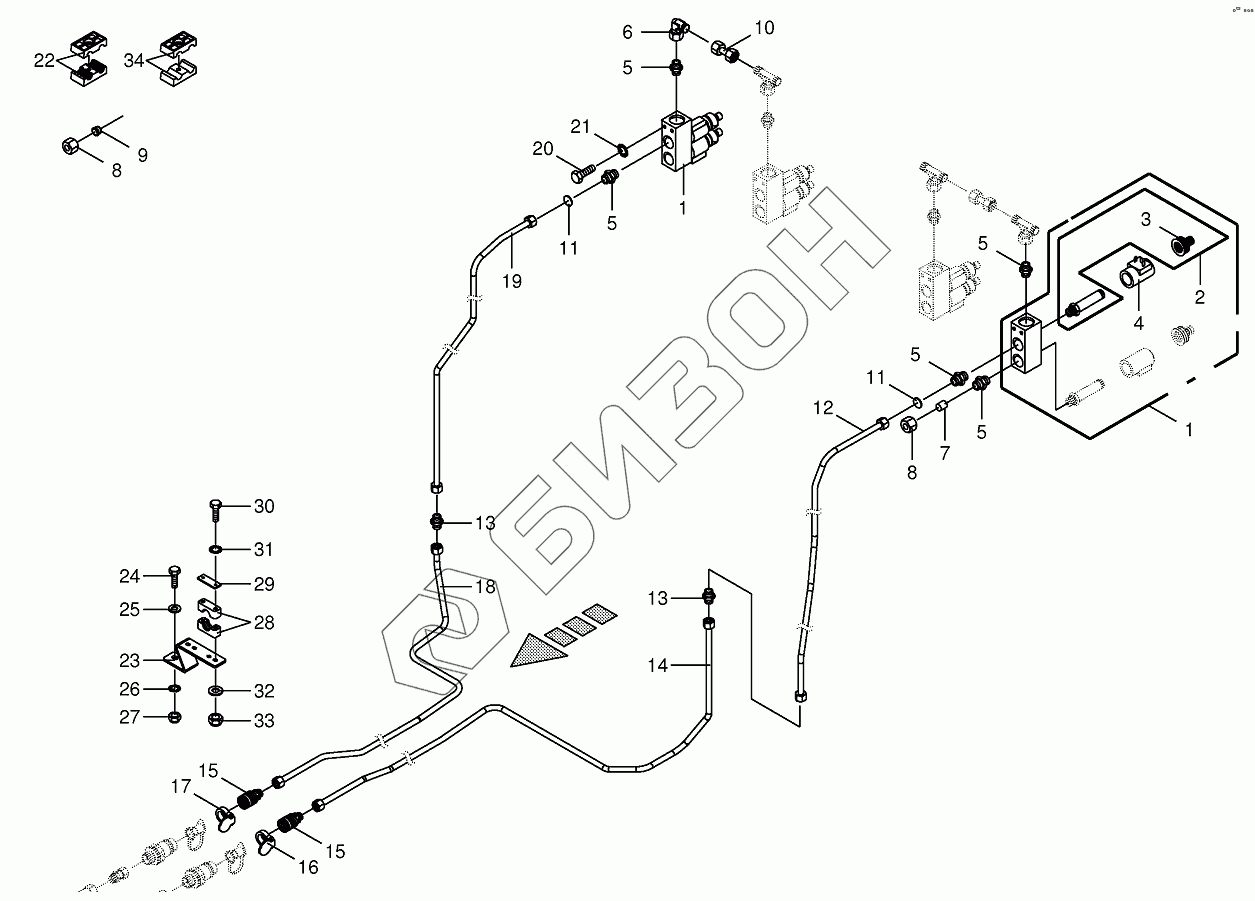

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-front guard
/12.gif)
1
1
2
3
4
5
5
5
5
5
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009190010 | Control bloc |
Загрузка ...
|
|
| 2 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 3 | 270069670 | Emergency hand operation |
Загрузка ...
|
|
| 4 | 009190700 | Solenoid coil |
Загрузка ...
|
|
| 5 | 009209011 | Male connector |
Загрузка ...
|
|
| 6 | 009210671 | Angle lug |
Загрузка ...
|
|
| 7 | 009193000 | Locking cone w. O-ring |
Загрузка ...
|
|
| 8 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 9 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 10 | 002307430 | Double nipple |
Загрузка ...
|
|
| 11 | 009193240 | Throttling disc |
Загрузка ...
|
|
| 12 | 200150980 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009210541 | Connector |
Загрузка ...
|
|
| 14 | 200150960 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 009193230 | Sleeve |
Загрузка ...
|
|
| 16 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 17 | 009199940 | Cover-red |
Загрузка ...
|
|
| 18 | 200150970 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 200150990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 22 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 200163180 | Pipe clamp support |
Загрузка ...
|
|
| 24 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009104140 | Washer |
Загрузка ...
|
|
| 26 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009087580 | Locknut |
Загрузка ...
|
|
| 28 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 29 | 009251360 | Cover plate |
Загрузка ...
|
|
| 30 | 009014111 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009104111 | Washer |
Загрузка ...
|
|
| 32 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 33 | 009087041 | Locknut |
Загрузка ...
|
|
| 34 | 270078280 | Tube clamp-2 halves |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
