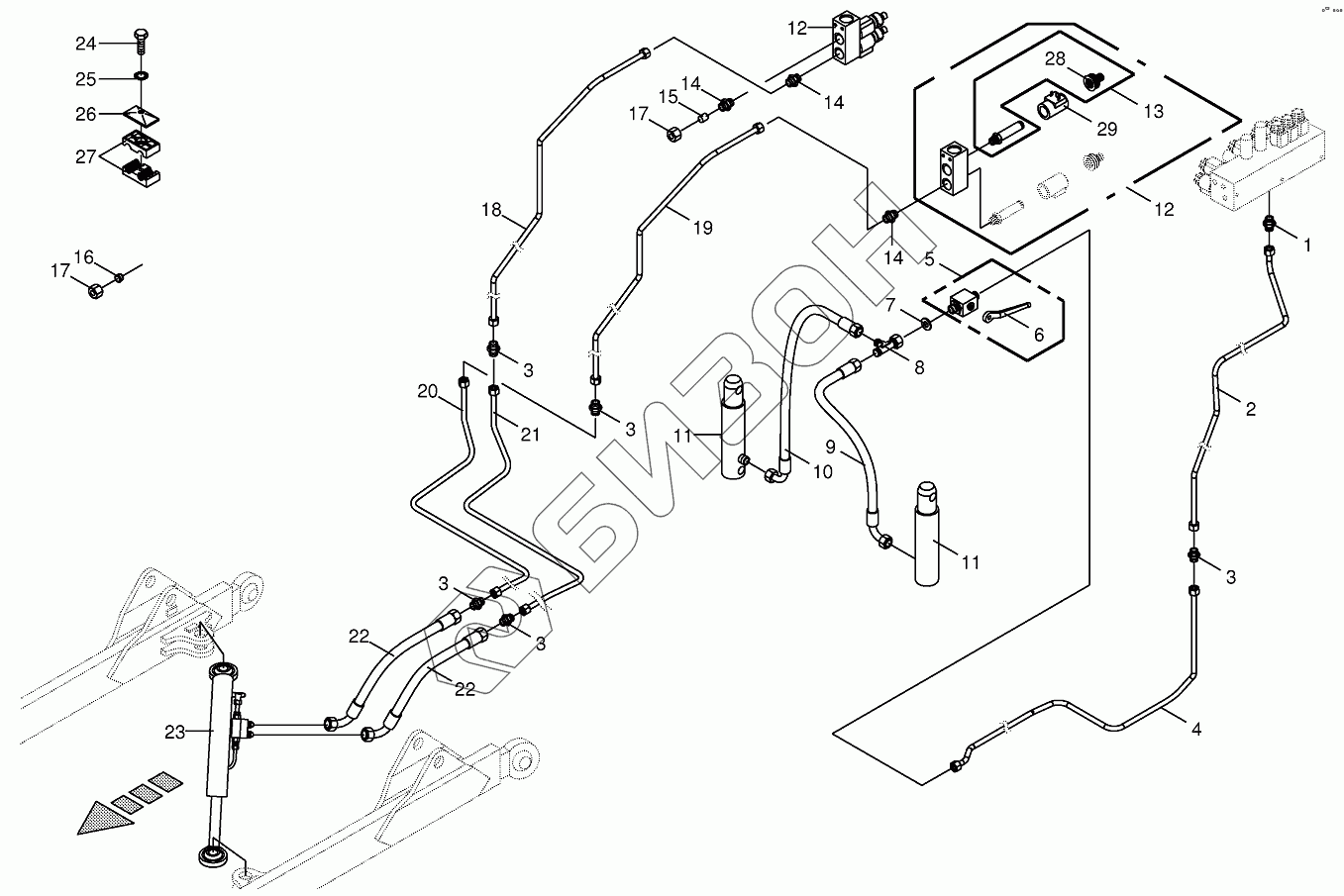

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-front mower/hillside
/132.gif)
1
2
3
3
3
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
16
17
17
18
19
20
21
22
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270145300 | 270145300 | Gasket set |
Загрузка ...
|
|
| 009187601 | 009187601 | Sealing set |
Загрузка ...
|
|
| 009002010 | 009002010 | Hex head bolt |
Загрузка ...
|
|
| 009010481 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 009014250 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 009562800 | 009562800 | Grease niple |
Загрузка ...
|
|
| 009191070 | 009191070 | Grease niple |
Загрузка ...
|
|
| 900027260 | 900027260 | Snap ring |
Загрузка ...
|
|
| 1 | 009209011 | Male connector |
Загрузка ...
|
|
| 2 | 200150330 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 3 | 009210541 | Connector |
Загрузка ...
|
|
| 4 | 200139320 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 5 | 009211222 | Ball cock |
Загрузка ...
|
|
| 6 | 009196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 7 | 009193570 | Throttling disc |
Загрузка ...
|
|
| 8 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 9 | 270101690 | High pressure |
Загрузка ...
|
|
| 10 | 009212581 | High pressure hose line |
Загрузка ...
|
|
| 11 | 270139420 | Hyd. cylinder |
Загрузка ...
|
|
| 12 | 009190010 | Control bloc |
Загрузка ...
|
|
| 13 | 009190690 | 2/2-Directional-control valve |
Загрузка ...
|
|
| 14 | 009209011 | Male connector |
Загрузка ...
|
|
| 15 | 009193000 | Locking cone w. O-ring |
Загрузка ...
|
|
| 16 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 17 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 18 | 200150320 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 19 | 200139300 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 20 | 002335760 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 21 | 002335750 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 009212570 | High pressure hose line |
Загрузка ...
|
|
| 23 | 009184701 | Hydraulic cylinder |
Загрузка ...
|
|
| 24 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009251340 | Cover plate |
Загрузка ...
|
|
| 27 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 28 | 270069670 | Emergency hand operation |
Загрузка ...
|
|
| 29 | 009190700 | Solenoid coil |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
