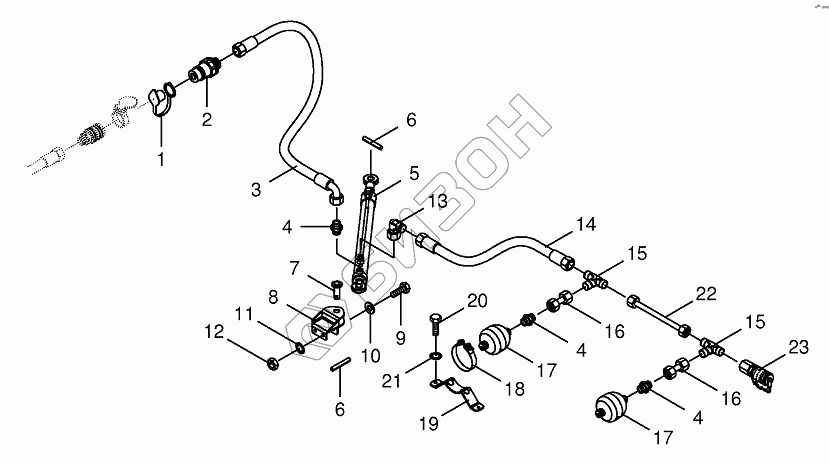

Графический каталог запасных частей к технике: KRONE BIG-M-420. Hydraulics-swathing deflector
/67.gif)
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187890 | 009187890 | Sealing set |
Загрузка ...
|
|
| 1 | 009211760 | Dust cap-red |
Загрузка ...
|
|
| 2 | 009211450 | Connector plug |
Загрузка ...
|
|
| 3 | 009200930 | High pressure hose line |
Загрузка ...
|
|
| 4 | 009209011 | Male connector |
Загрузка ...
|
|
| 5 | 270055180 | Hydraulic cylinder |
Загрузка ...
|
|
| 6 | 009127142 | Roll pin |
Загрузка ...
|
|
| 7 | 200139940 | Cylinder pin |
Загрузка ...
|
|
| 8 | 200139910 | Cylinder mounting |
Загрузка ...
|
|
| 9 | 009014580 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009105061 | Washer |
Загрузка ...
|
|
| 11 | 900001230 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009082150 | Hex nut |
Загрузка ...
|
|
| 13 | 009210671 | Angle lug |
Загрузка ...
|
|
| 14 | 270039170 | High pressure hose line |
Загрузка ...
|
|
| 15 | 009210711 | T connector |
Загрузка ...
|
|
| 16 | 002307430 | Double nipple |
Загрузка ...
|
|
| 17 | 009208850 | Hydraulic-reservoir |
Загрузка ...
|
|
| 18 | 009240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 19 | 002312090 | Accumulator support |
Загрузка ...
|
|
| 20 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 22 | 200141420 | Hydraulic line |
Загрузка ...
|
|
| 23 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
