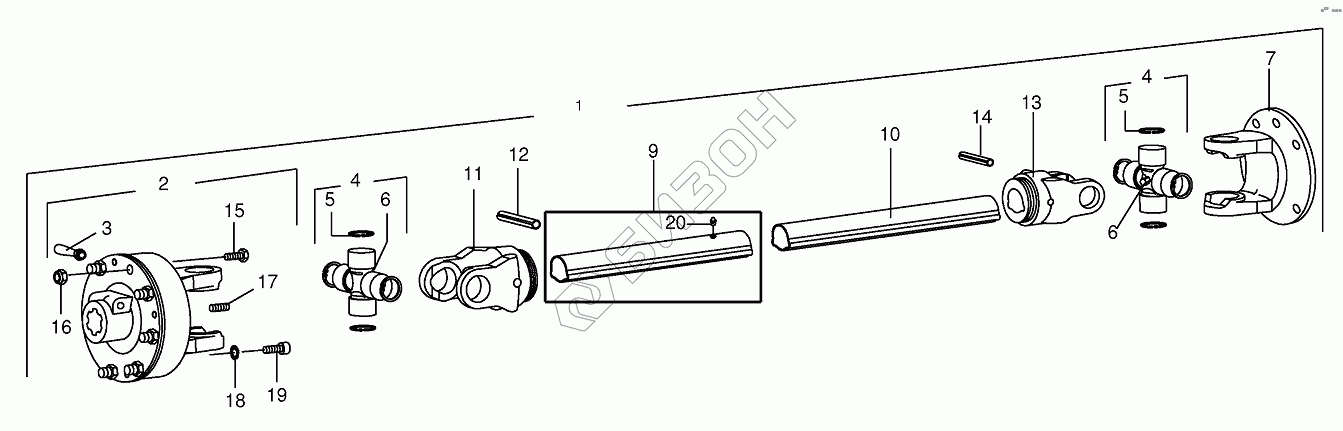

Графический каталог запасных частей к технике: KRONE BIG-M-420. P.T.O shafts

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
6
7
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
009561621 009561621 Friction disc
Загрузка ...
270154800 270154800 Hub FT/FV/FFV 34 1-3/8z6
Загрузка ...
1 270010981 Pto drive shaft
Загрузка ...
2 270015670 Friction clutch
Загрузка ...
3 009562690 Clamping screw
Загрузка ...
4 009562151 Cross assy
Загрузка ...
5 009116030 Circlip
Загрузка ...
6 009191060 Grease niple
Загрузка ...
7 270015680 Flange yoke
Загрузка ...
9 270082080 Profile tube-outside
Загрузка ...
10 009563720 Profile tube-inside
Загрузка ...
11 009563211 Inner yoke for female tube
Загрузка ...
12 009127211 Roll pin
Загрузка ...
13 009563191 Inner yoke for male tube
Загрузка ...
14 009127192 Roll pin
Загрузка ...
15 009014360 Hex head bolt
Загрузка ...
16 009087580 Locknut
Загрузка ...
17 270015690 Floating screw
Загрузка ...
18 009099070 Detent edged washer
Загрузка ...
19 009031082 Allen screw
Загрузка ...
20 009191050 Grease niple
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
