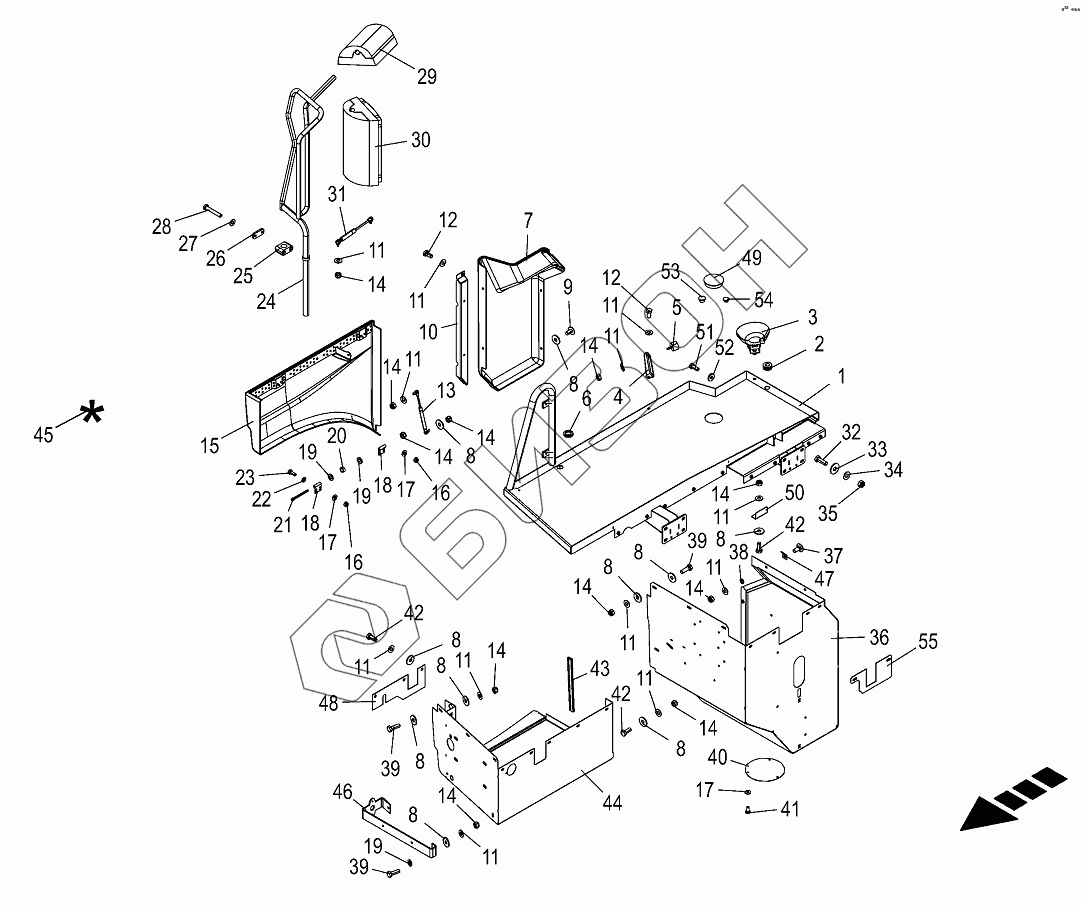

Графический каталог запасных частей к технике: KRONE BIG-M-420. Platform-right
/93.gif)
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
12
13
14
14
14
14
14
14
14
14
14
14
14
15
16
16
17
17
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270164490 | 270164490 | Cover for mirror |
Загрузка ...
|
|
| 270164480 | 270164480 | Cover plug |
Загрузка ...
|
|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 1 | 200154000 | Platform |
Загрузка ...
|
|
| 2 | 009242080 | Cable bushing |
Загрузка ...
|
|
| 3 | 270060250 | Work light |
Загрузка ...
|
|
| 4 | 200192690 | Angle doorstop |
Загрузка ...
|
|
| 5 | 009242630 | Rubber pad |
Загрузка ...
|
|
| 6 | 009242340 | Guidance sleeve |
Загрузка ...
|
|
| 7 | 200167700 | Tank cover |
Загрузка ...
|
|
| 8 | 009106030 | Washer |
Загрузка ...
|
|
| 9 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 10 | 200170540 | U-profile |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002746090 | Gas spring |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 200153071 | Storage compartment flap rh. short |
Загрузка ...
|
|
| 16 | 009087041 | Locknut |
Загрузка ...
|
|
| 17 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 18 | 002743754 | Hinge |
Загрузка ...
|
|
| 19 | 009104130 | Washer |
Загрузка ...
|
|
| 20 | 002150040 | Bushing |
Загрузка ...
|
|
| 21 | 900000530 | Allen screw |
Загрузка ...
|
|
| 22 | 009104111 | Washer |
Загрузка ...
|
|
| 23 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 24 | 200122821 | Mirror support |
Загрузка ...
|
|
| 25 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 26 | 009251300 | Cover plate |
Загрузка ...
|
|
| 27 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 28 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 29 | 270011760 | Blind angle mirror-heated |
Загрузка ...
|
|
| 30 | 270011770 | Rear view mirror-right |
Загрузка ...
|
|
| 31 | 009390090 | Gas spring |
Загрузка ...
|
|
| 32 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009106090 | Washer |
Загрузка ...
|
|
| 34 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 35 | 009087010 | Locknut |
Загрузка ...
|
|
| 36 | 200167691 | Storage compartment rh |
Загрузка ...
|
|
| 37 | 009047312 | Coach bolt |
Загрузка ...
|
|
| 38 | 009105061 | Washer |
Загрузка ...
|
|
| 39 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 40 | 200160490 | Cover |
Загрузка ...
|
|
| 41 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 42 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 43 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 44 | 200151270 | Storage compartment |
Загрузка ...
|
|
| 45 | 270063970 | Repairing set for plastics-green |
Загрузка ...
|
|
| 46 | 200138610 | Licence plate support |
Загрузка ...
|
|
| 47 | 003367351 | Holding plate |
Загрузка ...
|
|
| 48 | 200171070 | Rubber cover |
Загрузка ...
|
|
| 49 | 270134910 | Sealing plug UV-resistant 86/95x18 |
Загрузка ...
|
|
| 50 | 200171460 | Angle locking |
Загрузка ...
|
|
| 51 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 52 | 009103611 | Washer |
Загрузка ...
|
|
| 53 | 270117430 | Sealing plug |
Загрузка ...
|
|
| 54 | 009250060 | Sealing plug |
Загрузка ...
|
|
| 55 | 200183441 | Sealing sheet storage compartment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
