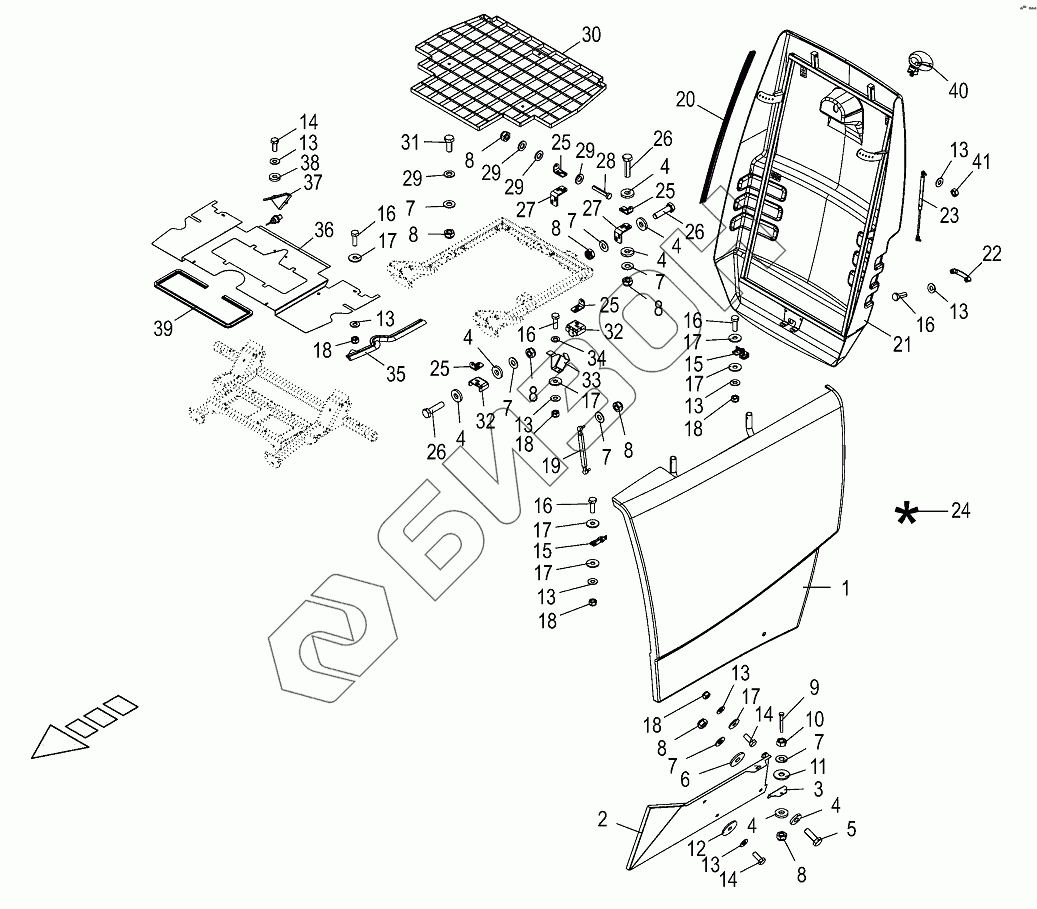

Графический каталог запасных частей к технике: KRONE BIG-M-420. Radiator guards
/101.gif)
1
1
2
2
3
4
4
4
4
4
4
5
6
7
7
7
7
7
7
7
8
8
8
8
8
8
8
8
9
10
11
12
13
13
13
13
13
13
13
13
14
14
14
15
15
16
16
16
16
16
17
17
17
17
17
17
17
18
18
18
18
18
19
20
21
22
23
24
24
25
25
25
25
26
26
26
27
27
28
29
29
29
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009246880 | 009246880 | Bulb |
Загрузка ...
|
|
| 009006370 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 1 | 200165580 | Radiator guard rh |
Загрузка ...
|
|
| 1 | 200165570 | Radiator guard left |
Загрузка ...
|
|
| 2 | 200166320 | Battery protection rear right |
Загрузка ...
|
|
| 2 | 200166340 | Battery protection rear left |
Загрузка ...
|
|
| 3 | 200105210 | Lock reinforcement |
Загрузка ...
|
|
| 4 | 009103611 | Washer |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009103530 | Washer |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009014380 | Hex head bolt |
Загрузка ...
|
|
| 10 | 009082120 | Hex nut |
Загрузка ...
|
|
| 11 | 900001210 | Washer |
Загрузка ...
|
|
| 12 | 009106040 | Washer |
Загрузка ...
|
|
| 13 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009389841 | Gate lock |
Загрузка ...
|
|
| 16 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009106030 | Washer |
Загрузка ...
|
|
| 18 | 009087060 | Locknut |
Загрузка ...
|
|
| 19 | 270001830 | Gas spring |
Загрузка ...
|
|
| 20 | 270026630 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 21 | 200125480 | Back door |
Загрузка ...
|
|
| 22 | 270065900 | Handle |
Загрузка ...
|
|
| 23 | 009400800 | Gas spring |
Загрузка ...
|
|
| 24 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 24 | 270063970 | Repairing set for plastics-green |
Загрузка ...
|
|
| 25 | 002330271 | Supporting angle |
Загрузка ...
|
|
| 26 | 009006390 | Hex head bolt |
Загрузка ...
|
|
| 27 | 002329061 | Angle |
Загрузка ...
|
|
| 28 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009104140 | Washer |
Загрузка ...
|
|
| 30 | 200166210 | Grid |
Загрузка ...
|
|
| 31 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 32 | 200166740 | Support lateral flaps |
Загрузка ...
|
|
| 33 | 200165850 | Protection lateral flap lh |
Загрузка ...
|
|
| 33 | 200165930 | Protection lateral flap right |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
|
| 35 | 270115490 | Edge protection prof. |
Загрузка ...
|
|
| 36 | 200170770 | Radiator roof |
Загрузка ...
|
|
| 37 | 200168850 | Sensor hood |
Загрузка ...
|
|
| 38 | 009103660 | Washer |
Загрузка ...
|
|
| 39 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 40 | 270060250 | Work light |
Загрузка ...
|
|
| 41 | 009082100 | Hex nut |
Загрузка ...
|
