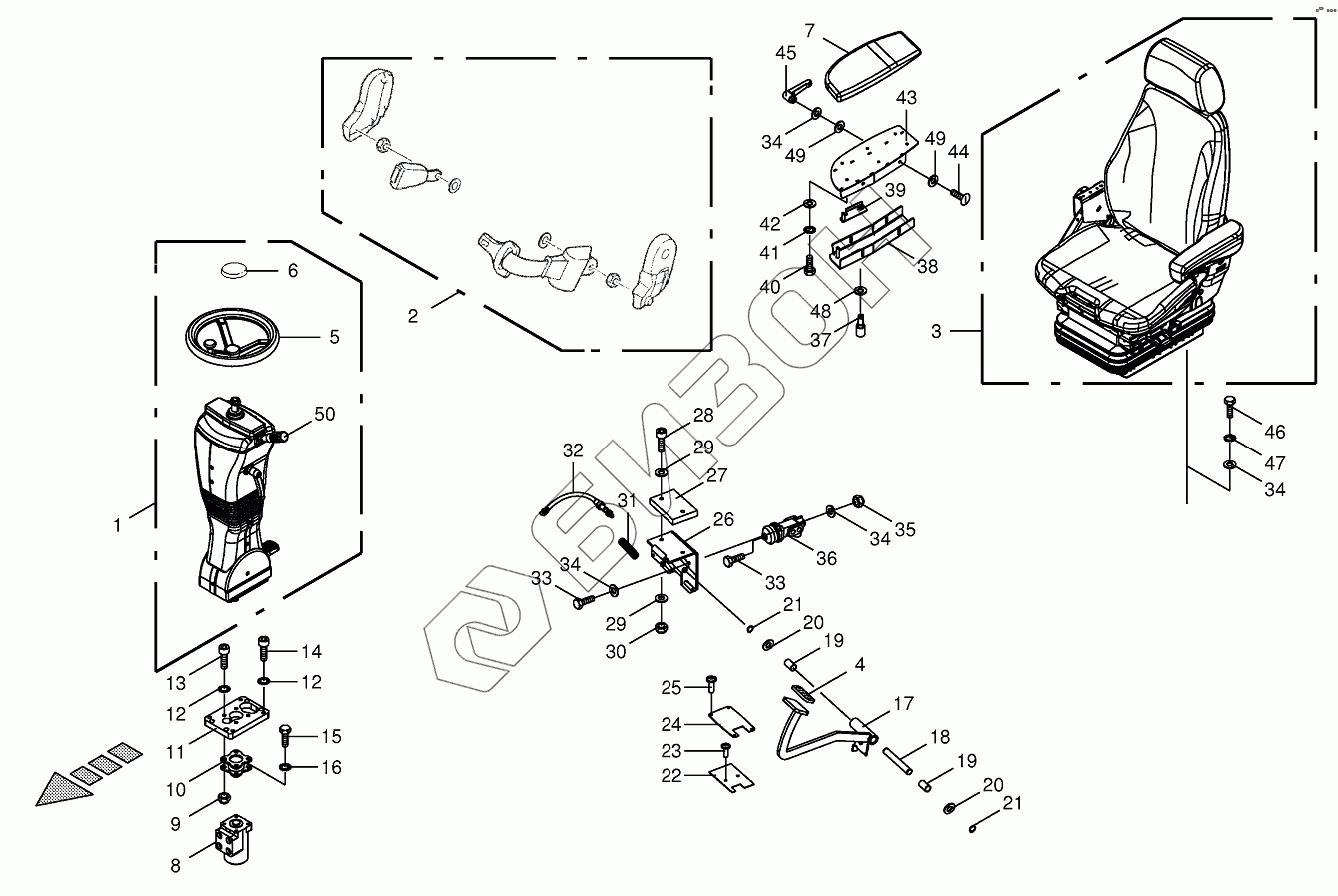

Графический каталог запасных частей к технике: KRONE BIG-M-420. Steering columm
/145.gif)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270067260 | 270067260 | Kit pilot lamp-indicator |
Загрузка ...
|
|
| 270102340 | 270102340 | comfort seat -Activo |
Загрузка ...
|
|
| 270169450 | 270169450 | Safety belt Activo |
Загрузка ...
|
|
| 200851150 | 200851150 | Extension |
Загрузка ...
|
|
| 200851130 | 200851130 | Cable harness steering column |
Загрузка ...
|
|
| 270174800 | 270174800 | Connecting plate steering column |
Загрузка ...
|
|
| 270174790 | 270174790 | Steering column panel bottom rh. |
Загрузка ...
|
|
| 270174780 | 270174780 | Steering column panel bottom lh. |
Загрузка ...
|
|
| 270174770 | 270174770 | Steering column panel centre top |
Загрузка ...
|
|
| 270174750 | 270174750 | Bellows rubber |
Загрузка ...
|
|
| 270174740 | 270174740 | Steering column panel top rh. |
Загрузка ...
|
|
| 270174730 | 270174730 | Steering column panel top lh. |
Загрузка ...
|
|
| 270174710 | 270174710 | Instrument carrier |
Загрузка ...
|
|
| 270174690 | 270174690 | Steering column |
Загрузка ...
|
|
| 270067280 | 270067280 | Kit pilot lamp-full beam |
Загрузка ...
|
|
| 270174760 | 270174760 | Steering column panel centre top |
Загрузка ...
|
|
| 270067270 | 270067270 | Kit pilot lamp-green neutral |
Загрузка ...
|
|
| 1 | 270135190 | Steering column cpl. with headl. Flasher |
Загрузка ...
|
|
| 2 | 270010350 | Seatbelt-optional |
Загрузка ...
|
|
| 3 | 270065810 | Driver's seat |
Загрузка ...
|
|
| 4 | 002200820 | Pedal guard |
Загрузка ...
|
|
| 5 | 270102840 | Leather steering wheel 12 356mm |
Загрузка ...
|
|
| 6 | 270108870 | Steering wheel cover cap |
Загрузка ...
|
|
| 7 | 200275570 | Plating |
Загрузка ...
|
|
| 8 | 270083840 | Steering valve |
Загрузка ...
|
|
| 9 | 009087580 | Locknut |
Загрузка ...
|
|
| 10 | 002206270 | Steering valve adapter |
Загрузка ...
|
|
| 11 | 002206280 | Rubber sheet-steering valve |
Загрузка ...
|
|
| 12 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 13 | 009031120 | Allen screw |
Загрузка ...
|
|
| 14 | 009031111 | Allen screw |
Загрузка ...
|
|
| 15 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 200278150 | Brake pedal |
Загрузка ...
|
|
| 18 | 002325800 | Shaft |
Загрузка ...
|
|
| 19 | 009349110 | Bearing bush |
Загрузка ...
|
|
| 20 | 009105122 | Washer |
Загрузка ...
|
|
| 21 | 009115221 | Circlip |
Загрузка ...
|
|
| 22 | 200278130 | Cover |
Загрузка ...
|
|
| 23 | 200274480 | Fillister head screw |
Загрузка ...
|
|
| 24 | 200278140 | Cover |
Загрузка ...
|
|
| 25 | 200275050 | Fillister head screw |
Загрузка ...
|
|
| 26 | 002325782 | Support |
Загрузка ...
|
|
| 27 | 200278120 | Rubber plate |
Загрузка ...
|
|
| 28 | 009031111 | Allen screw |
Загрузка ...
|
|
| 29 | 009104140 | Washer |
Загрузка ...
|
|
| 30 | 900012300 | Locknut |
Загрузка ...
|
|
| 31 | 002765841 | Tension spring |
Загрузка ...
|
|
| 32 | 003028970 | Sensor |
Загрузка ...
|
|
| 33 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 34 | 009104130 | Washer |
Загрузка ...
|
|
| 35 | 009087060 | Locknut |
Загрузка ...
|
|
| 36 | 002326010 | Brake valve |
Загрузка ...
|
|
| 37 | 202204150 | Clamping lever |
Загрузка ...
|
|
| 38 | 200274230 | Bottom part |
Загрузка ...
|
|
| 39 | 200274200 | Adjustment |
Загрузка ...
|
|
| 40 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 41 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 42 | 009104111 | Washer |
Загрузка ...
|
|
| 43 | 200274270 | Retainer |
Загрузка ...
|
|
| 44 | 202204130 | Coach bolt |
Загрузка ...
|
|
| 45 | 202204140 | Clamping lever |
Загрузка ...
|
|
| 46 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 47 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 48 | 009104140 | Washer |
Загрузка ...
|
|
| 49 | 202204120 | Rubber washer |
Загрузка ...
|
|
| 50 | 270136720 | Steering-column switch |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
