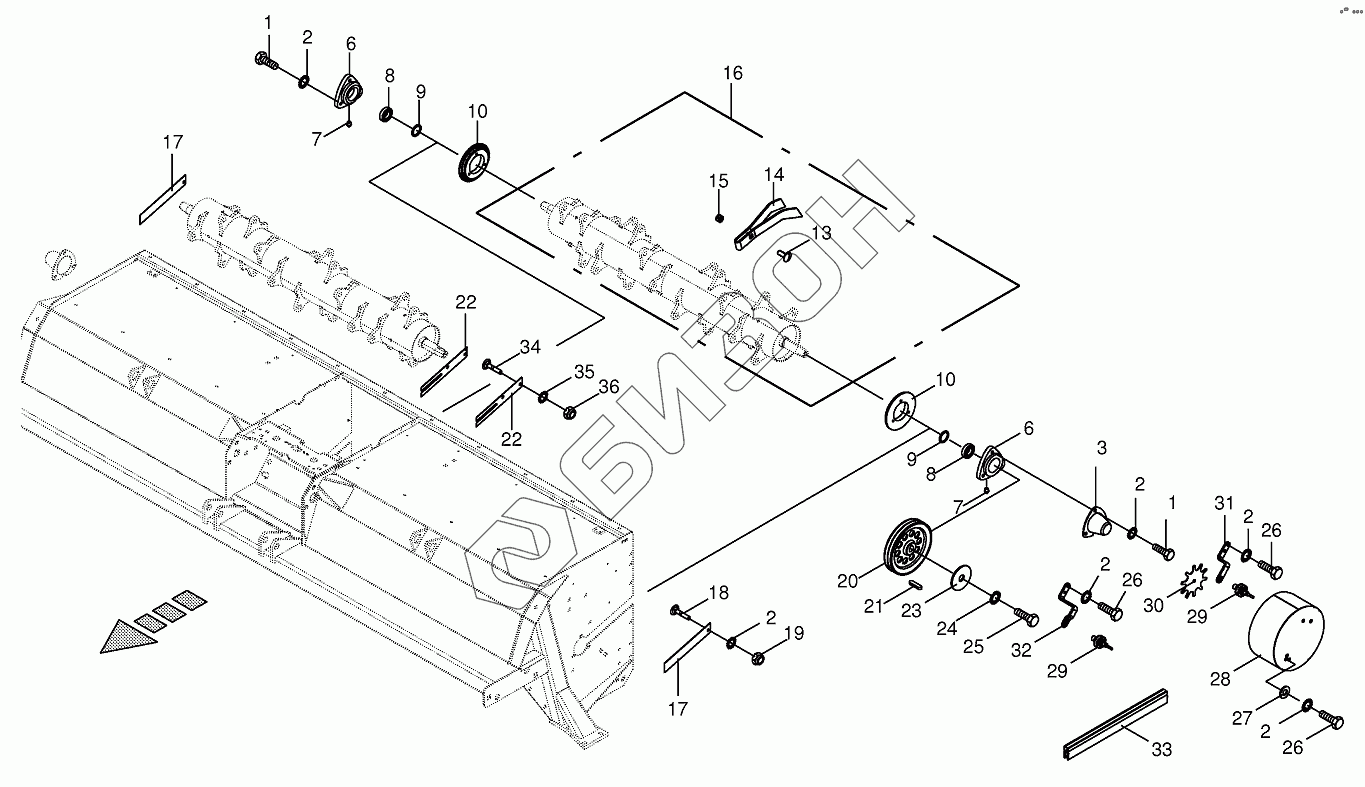

Графический каталог запасных частей к технике: KRONE BIG-M-420. Tine conditioner-lateral
/23.gif)
1
1
1
2
2
2
2
2
2
3
6
6
7
7
8
8
9
9
10
10
13
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
26
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009010612 | Hex head bolt |
Загрузка ...
|
|
| 1 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002302550 | Cover-CV |
Загрузка ...
|
|
| 6 | 009341300 | Flange bearing |
Загрузка ...
|
|
| 7 | 009191050 | Grease niple |
Загрузка ...
|
|
| 8 | 009346170 | Grooved ball bearing |
Загрузка ...
|
|
| 9 | 009111361 | Shim ring |
Загрузка ...
|
|
| 10 | 200147130 | Stripper |
Загрузка ...
|
|
| 13 | 900015190 | Coach bolt |
Загрузка ...
|
|
| 14 | 200365650 | Tine |
Загрузка ...
|
|
| 15 | 009087190 | Locknut |
Загрузка ...
|
|
| 16 | 200340882 | Condit auger assem. BiG M 400 CV new gen |
Загрузка ...
|
|
| 17 | 002293770 | Plate |
Загрузка ...
|
|
| 18 | 009048501 | Coach bolt |
Загрузка ...
|
|
| 19 | 009087580 | Locknut |
Загрузка ...
|
|
| 20 | 002336842 | V-belt pulley |
Загрузка ...
|
|
| 21 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 22 | 002313000 | Plate |
Загрузка ...
|
|
| 23 | 009103590 | Washer |
Загрузка ...
|
|
| 24 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009103530 | Washer |
Загрузка ...
|
|
| 28 | 002322895 | Protecting cup |
Загрузка ...
|
|
| 29 | 200816300 | Namursensor |
Загрузка ...
|
|
| 30 | 200153020 | Timing disc |
Загрузка ...
|
|
| 31 | 200152910 | Sensor support |
Загрузка ...
|
|
| 32 | 200152900 | Sensor support |
Загрузка ...
|
|
| 33 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 34 | 009049512 | Coach bolt |
Загрузка ...
|
|
| 35 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 36 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
