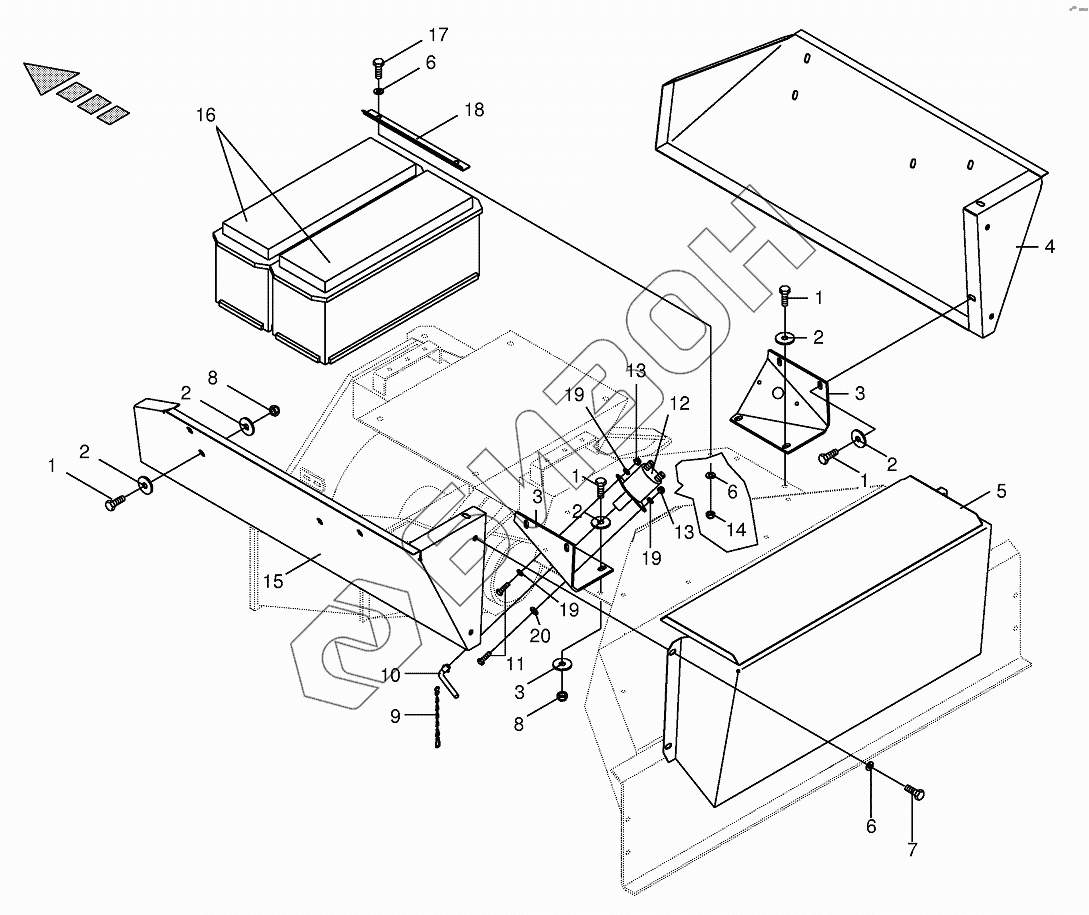

Графический каталог запасных частей к технике: KRONE BIG-M-I. Battery guards
1
1
1
1
2
2
2
2
2
3
3
3
4
5
6
6
6
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009103530 | Washer |
Загрузка ...
|
|
| 3 | 002309570 | Support |
Загрузка ...
|
|
| 4 | 002309540 | Battery guard-right |
Загрузка ...
|
|
| 5 | 002309560 | Guard plate-back |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009226512 | Chain |
Загрузка ...
|
|
| 10 | 003022290 | Control key |
Загрузка ...
|
|
| 11 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 12 | 003025080 | Main power cut-off |
Загрузка ...
|
|
| 13 | 009087041 | Locknut |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 002309530 | Battery guard |
Загрузка ...
|
|
| 16 | 003025030 | Battery |
Загрузка ...
|
|
| 17 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 18 | 002305280 | Battery support |
Загрузка ...
|
|
| 19 | 009104111 | Washer |
Загрузка ...
|
|
| 20 | 009103511 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
