Графический каталог запасных частей к технике: KRONE BIG-M-I. Cab door
2
3
4
5
8
9
10
10
10
12
14
15
16
17
18
18
19
19
20
21
24
25
25
26
27
29
30
30
30
31
32
33
34
34
35
36
38
38
39
41
41
42
42
43

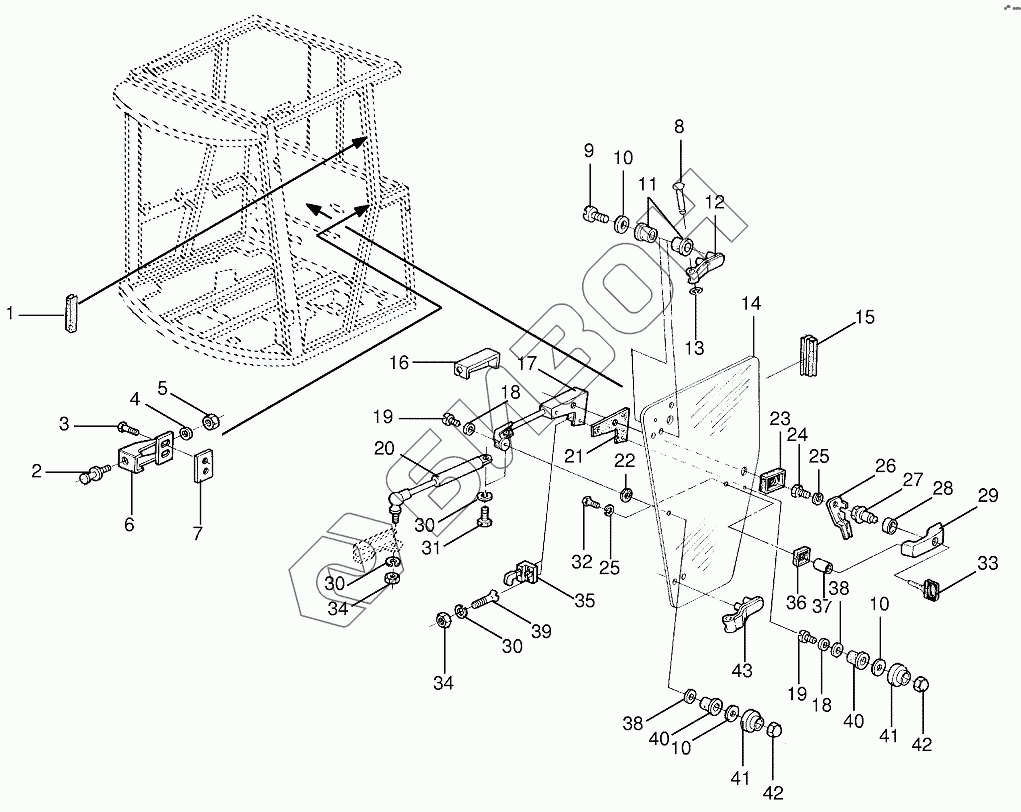

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 002201420 | Limit stop |
Загрузка ...
|
|
| 3 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009105061 | Washer |
Загрузка ...
|
|
| 5 | 009087111 | Locknut |
Загрузка ...
|
|
| 8 | 002201380 | Pin-Hinge |
Загрузка ...
|
|
| 9 | 009030431 | Allen screw |
Загрузка ...
|
|
| 10 | 009100320 | Spring washer |
Загрузка ...
|
|
| 12 | 002201200 | Hinge |
Загрузка ...
|
|
| 14 | 002201260 | Side window |
Загрузка ...
|
|
| 15 | 002201400 | Rubber bezel |
Загрузка ...
|
|
| 16 | 002201320 | Handle-top inside |
Загрузка ...
|
|
| 17 | 002201310 | Handle-middle top |
Загрузка ...
|
|
| 18 | 009104111 | Washer |
Загрузка ...
|
|
| 19 | 009034790 | Allen screw |
Загрузка ...
|
|
| 20 | 009386960 | Gas spring |
Загрузка ...
|
|
| 21 | 002201430 | Support |
Загрузка ...
|
|
| 24 | 009006050 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009100320 | Spring washer |
Загрузка ...
|
|
| 26 | 002201300 | Latch |
Загрузка ...
|
|
| 27 | 002201290 | Handle-inside |
Загрузка ...
|
|
| 29 | 002201280 | Handle-outside |
Загрузка ...
|
|
| 30 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 31 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 32 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 33 | 002201350 | Key |
Загрузка ...
|
|
| 34 | 009082100 | Hex nut |
Загрузка ...
|
|
| 35 | 002201330 | Lock |
Загрузка ...
|
|
| 36 | 002201270 | Rubber seal |
Загрузка ...
|
|
| 38 | Washer | Washer |
Загрузка ...
|
|
| 39 | 009030790 | Allen screw |
Загрузка ...
|
|
| 41 | 002201150 | Cover |
Загрузка ...
|
|
| 42 | 009087041 | Locknut |
Загрузка ...
|
|
| 43 | 002201360 | Hinge-below |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
