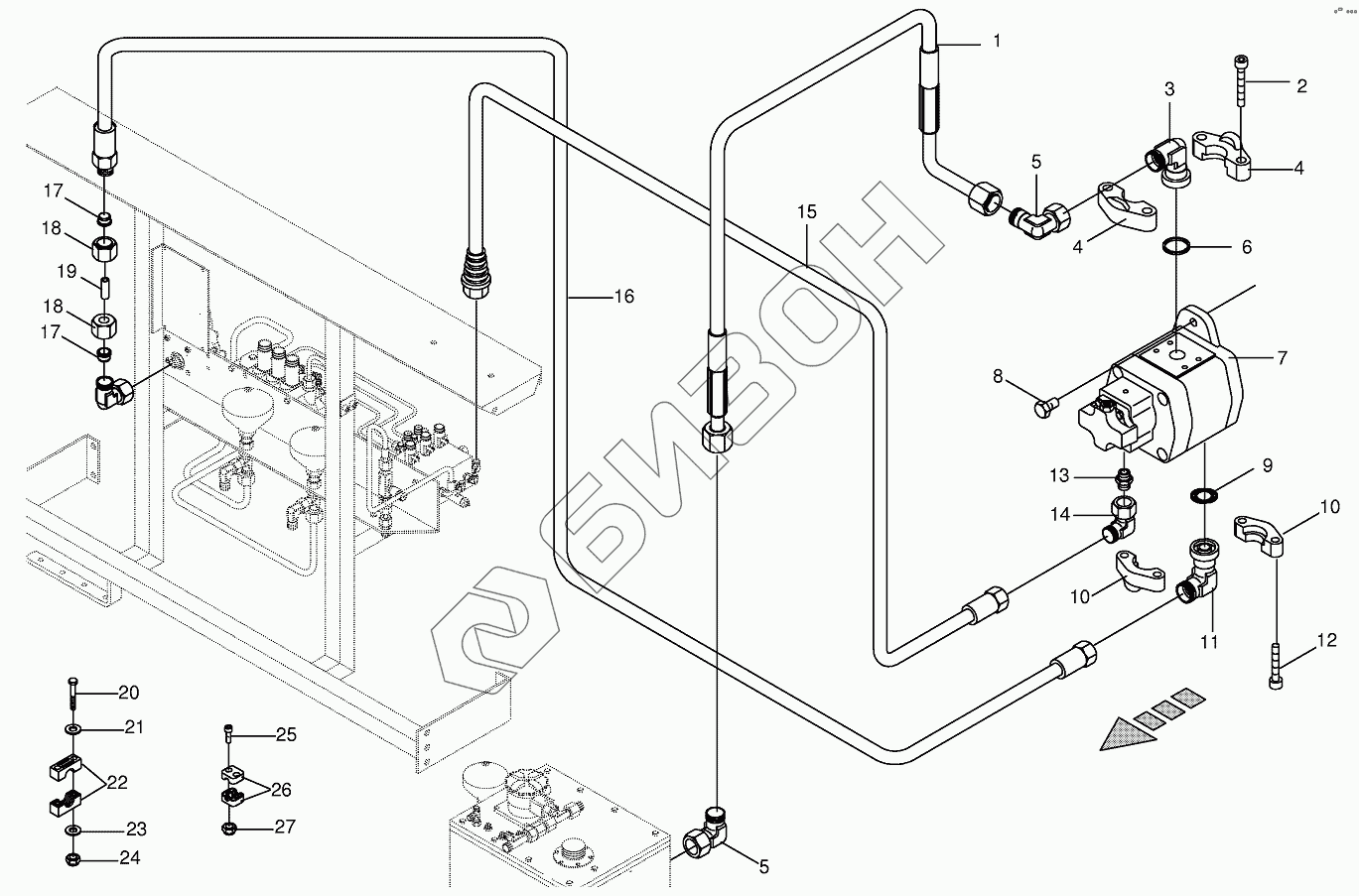

Графический каталог запасных частей к технике: KRONE BIG-M-I. Gear pump - 2 x
1
2
3
4
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
20
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009196260 | 009196260 | Spare parts parcel |
Загрузка ...
|
|
| 1 | 009200211 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009031080 | Allen screw |
Загрузка ...
|
|
| 3 | 009208530 | SAE-flange adapter |
Загрузка ...
|
|
| 4 | 009208570 | SAE-flange section |
Загрузка ...
|
|
| 5 | 009208220 | Angle lug |
Загрузка ...
|
|
| 6 | 009375570 | O-ring |
Загрузка ...
|
|
| 7 | 002296030 | Gear pump |
Загрузка ...
|
|
| 8 | 009002470 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009375490 | O-ring |
Загрузка ...
|
|
| 10 | 009208560 | SAE-flange section |
Загрузка ...
|
|
| 11 | 009208520 | SAE-flange adapter |
Загрузка ...
|
|
| 12 | 009030771 | Allen screw |
Загрузка ...
|
|
| 13 | 009209011 | Male connector |
Загрузка ...
|
|
| 14 | 009210671 | Angle lug |
Загрузка ...
|
|
| 15 | 009210370 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009210291 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009210471 | Cutting ring |
Загрузка ...
|
|
| 18 | 009210430 | Nozzle disc cap |
Загрузка ...
|
|
| 19 | 002307440 | Double nipple |
Загрузка ...
|
|
| 20 | 009014470 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009011600 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009104140 | Washer |
Загрузка ...
|
|
| 22 | 009251500 | Tube clamp-2 halves |
Загрузка ...
|
|
| 23 | 009103530 | Washer |
Загрузка ...
|
|
| 24 | 009087580 | Locknut |
Загрузка ...
|
|
| 25 | 009030561 | Allen screw |
Загрузка ...
|
|
| 25 | 009030572 | Allen screw |
Загрузка ...
|
|
| 26 | 009251031 | Tube clamp-2 halves |
Загрузка ...
|
|
| 26 | 009251021 | Tube clamp-2 halves |
Загрузка ...
|
|
| 27 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
