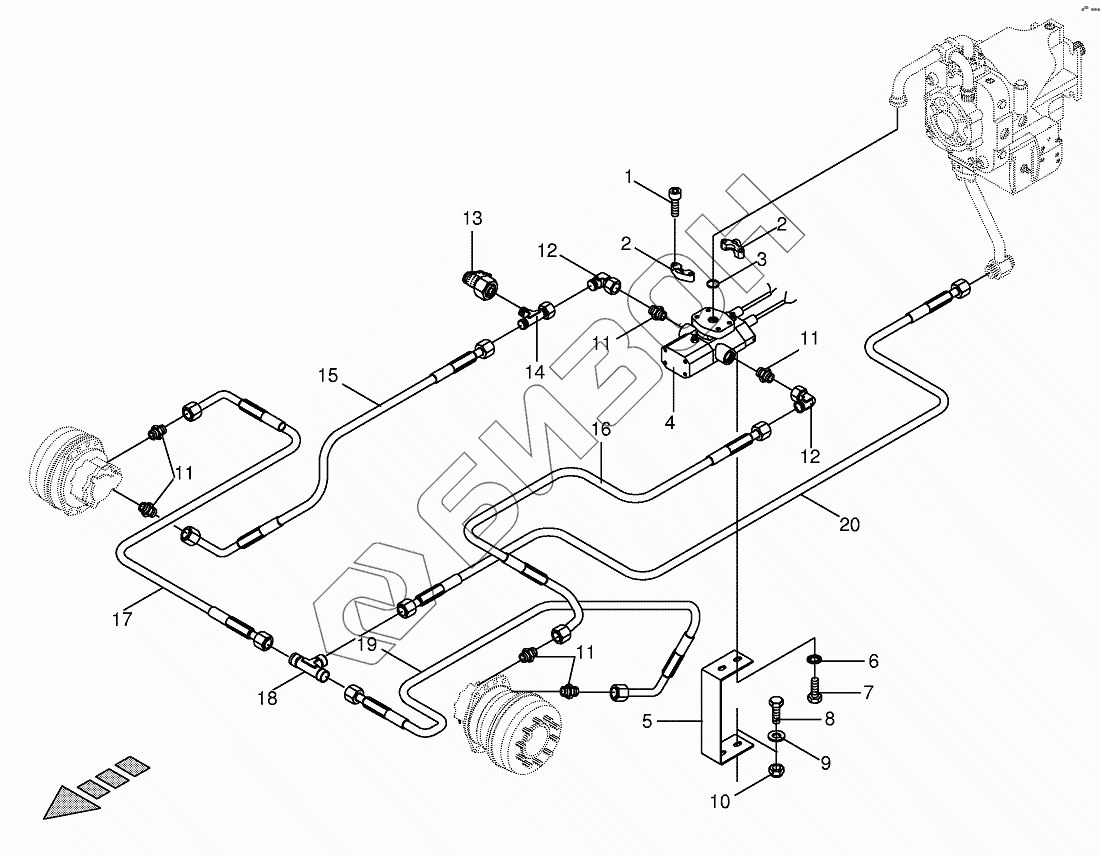

Графический каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive - front
1
2
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009031431 | Allen screw |
Загрузка ...
|
|
| 2 | 009208610 | SAE-flange section |
Загрузка ...
|
|
| 3 | 009375580 | O-ring |
Загрузка ...
|
|
| 4 | 002297040 | Double valve-for STS-control |
Загрузка ...
|
|
| 5 | 002297180 | U-bow |
Загрузка ...
|
|
| 6 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 9 | 009104140 | Washer |
Загрузка ...
|
|
| 10 | 009087580 | Locknut |
Загрузка ...
|
|
| 11 | 009196380 | Male connector |
Загрузка ...
|
|
| 12 | 009208730 | Angle lug |
Загрузка ...
|
|
| 13 | 009196710 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 009208310 | Adjustable L connection |
Загрузка ...
|
|
| 15 | 009200090 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009200110 | High pressure hose line |
Загрузка ...
|
|
| 17 | 009200250 | High pressure hose line |
Загрузка ...
|
|
| 18 | 009196390 | T-connector |
Загрузка ...
|
|
| 19 | 009200120 | High pressure hose line |
Загрузка ...
|
|
| 20 | 009200270 | High pressure hose line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
