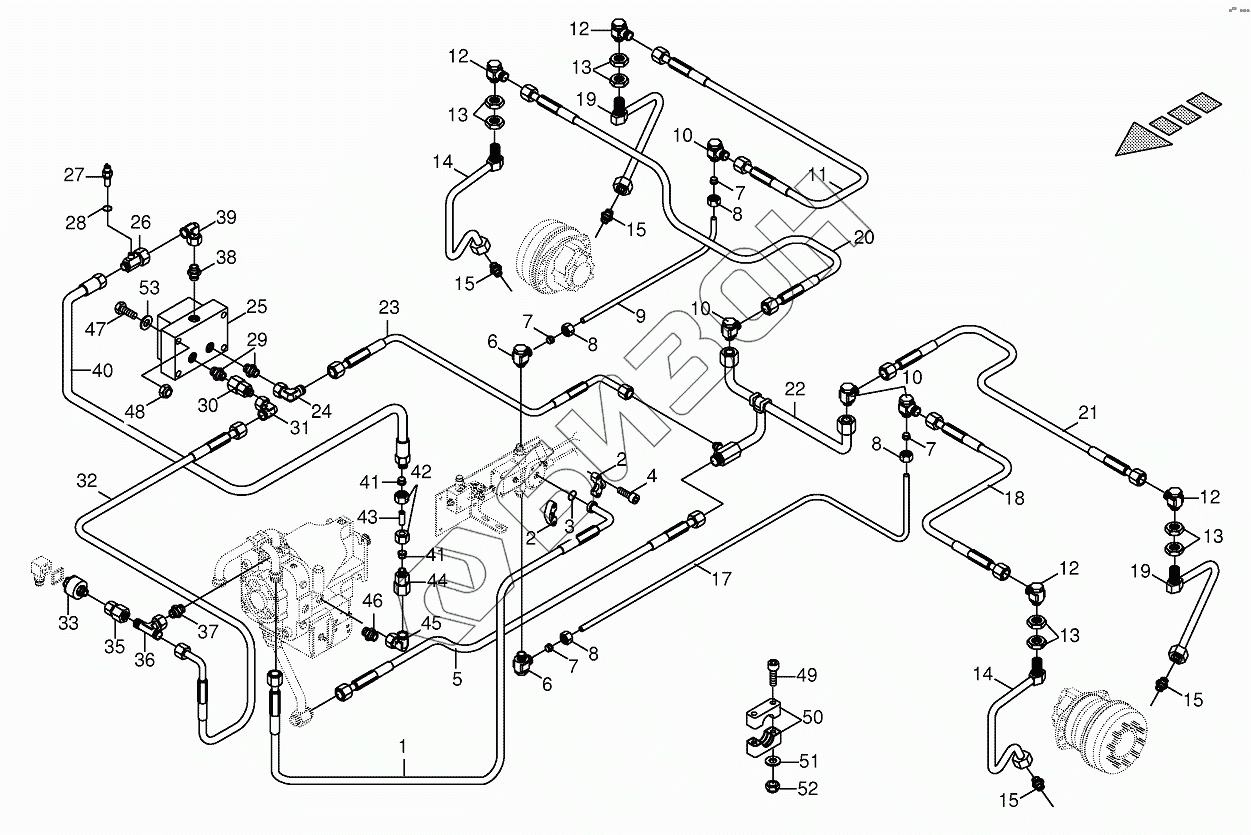

Графический каталог запасных частей к технике: KRONE BIG-M-I. Hydr.ground drive - rear
1
2
2
3
4
5
6
6
7
7
7
7
8
8
8
8
9
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
15
15
15
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009208480 | 009208480 | Gasket ring |
Загрузка ...
|
|
| 1 | 009200290 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009208610 | SAE-flange section |
Загрузка ...
|
|
| 3 | 009375580 | O-ring |
Загрузка ...
|
|
| 4 | 009031450 | Allen screw |
Загрузка ...
|
|
| 5 | 009200280 | High pressure hose line |
Загрузка ...
|
|
| 6 | 009208400 | Fitting |
Загрузка ...
|
|
| 7 | 009208090 | Cutting ring |
Загрузка ...
|
|
| 8 | 009208030 | Nozzle disc cap |
Загрузка ...
|
|
| 9 | 002307020 | Hydraulic line |
Загрузка ...
|
|
| 10 | 009208440 | Threaded union |
Загрузка ...
|
|
| 11 | 009200140 | High pressure hose line |
Загрузка ...
|
|
| 12 | 009208430 | Threaded union |
Загрузка ...
|
|
| 13 | 009085010 | Hex nut |
Загрузка ...
|
|
| 14 | 002297760 | Brazed union |
Загрузка ...
|
|
| 15 | 009208160 | Male connector |
Загрузка ...
|
|
| 17 | 002307030 | Hydraulic line |
Загрузка ...
|
|
| 18 | 009200170 | High pressure hose line |
Загрузка ...
|
|
| 19 | 002297770 | Brazed union |
Загрузка ...
|
|
| 20 | 009200150 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009200160 | High pressure hose line |
Загрузка ...
|
|
| 22 | 002297750 | Hydraulic line |
Загрузка ...
|
|
| 23 | 009200200 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009208260 | Angle lug |
Загрузка ...
|
|
| 25 | 002296890 | Purge valve bloc |
Загрузка ...
|
|
| 26 | 009196670 | T-connection element |
Загрузка ...
|
|
| 27 | 003020190 | Temperature switch |
Загрузка ...
|
|
| 28 | 009377170 | Gasket ring |
Загрузка ...
|
|
| 29 | 009208160 | Male connector |
Загрузка ...
|
|
| 30 | 009196620 | Reducer fitting |
Загрузка ...
|
|
| 31 | 009208250 | Lug |
Загрузка ...
|
|
| 32 | 009200190 | High pressure hose line |
Загрузка ...
|
|
| 33 | 003022570 | Pressure transformer |
Загрузка ...
|
|
| 35 | 009196580 | Threaded reducing adapter |
Загрузка ...
|
|
| 36 | 009208340 | T connector |
Загрузка ...
|
|
| 37 | 009208150 | Male connector |
Загрузка ...
|
|
| 38 | 009211741 | Male connector |
Загрузка ...
|
|
| 39 | 009211730 | Angle lug |
Загрузка ...
|
|
| 40 | 009210231 | High pressure hose line |
Загрузка ...
|
|
| 41 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 42 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 43 | 002307470 | Double nipple |
Загрузка ...
|
|
| 44 | 009196590 | Reducer fitting |
Загрузка ...
|
|
| 45 | 009208220 | Angle lug |
Загрузка ...
|
|
| 46 | 009208930 | Male connector |
Загрузка ...
|
|
| 47 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 48 | 009087060 | Locknut |
Загрузка ...
|
|
| 49 | 009030511 | Allen screw |
Загрузка ...
|
|
| 49 | 009031161 | Allen screw |
Загрузка ...
|
|
| 50 | 009251470 | Tube clamp-2 halves |
Загрузка ...
|
|
| 50 | 009251280 | Tube clamp-2 halves |
Загрузка ...
|
|
| 51 | 009103511 | Washer |
Загрузка ...
|
|
| 51 | 009103530 | Washer |
Загрузка ...
|
|
| 52 | 009087041 | Locknut |
Загрузка ...
|
|
| 52 | 009087580 | Locknut |
Загрузка ...
|
|
| 53 | 009106030 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
