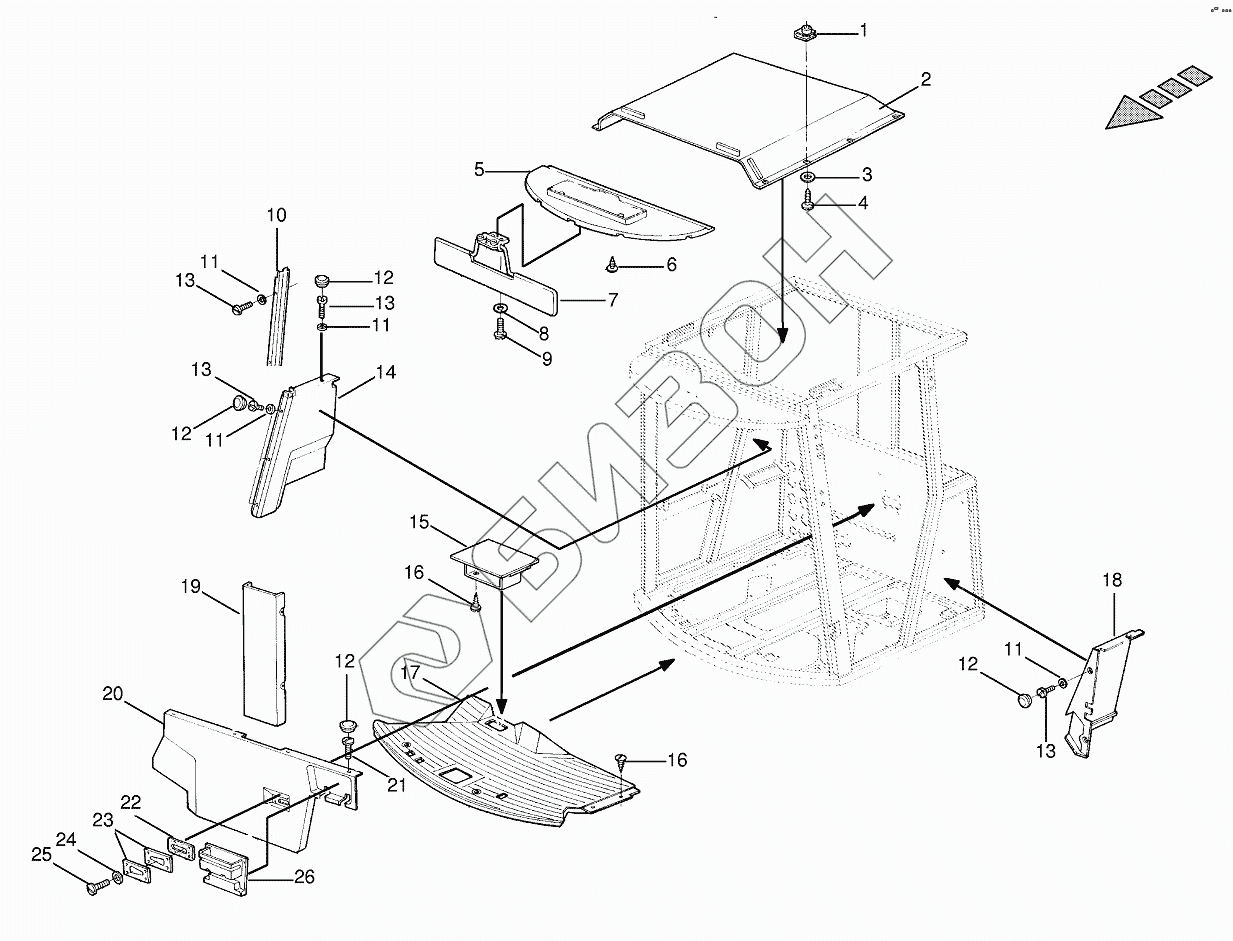

Графический каталог запасных частей к технике: KRONE BIG-M-I. Inner panels - cab roof
1
2
3
4
5
6
7
8
9
10
11
11
11
11
12
12
12
12
13
13
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002200210 | Nut |
Загрузка ...
|
|
| 2 | 002200200 | Cab roof |
Загрузка ...
|
|
| 3 | 009105001 | Washer |
Загрузка ...
|
|
| 4 | 009068120 | Slotted pan head screw |
Загрузка ...
|
|
| 5 | 002200220 | Forehead plate-Canopy |
Загрузка ...
|
|
| 6 | 002200240 | Slotted pan head screw |
Загрузка ...
|
|
| 7 | 002200230 | Sun visor |
Загрузка ...
|
|
| 8 | 009103511 | Washer |
Загрузка ...
|
|
| 9 | 009034790 | Allen screw |
Загрузка ...
|
|
| 10 | 002200340 | Panel |
Загрузка ...
|
|
| 11 | 009103250 | Washer |
Загрузка ...
|
|
| 12 | 002200300 | Plug |
Загрузка ...
|
|
| 13 | 009068110 | Slotted pan head screw |
Загрузка ...
|
|
| 14 | 002200330 | Side wall |
Загрузка ...
|
|
| 15 | 002200350 | Cover |
Загрузка ...
|
|
| 16 | 009068130 | Slotted pan head screw |
Загрузка ...
|
|
| 17 | 002200310 | Mat |
Загрузка ...
|
|
| 18 | 002200320 | Side wall |
Загрузка ...
|
|
| 19 | 002200250 | Panel |
Загрузка ...
|
|
| 20 | 002200260 | Rear panel |
Загрузка ...
|
|
| 21 | 009068080 | Slotted pan head screw |
Загрузка ...
|
|
| 22 | 002200290 | Gasket |
Загрузка ...
|
|
| 23 | 002200280 | Plate |
Загрузка ...
|
|
| 24 | 009104111 | Washer |
Загрузка ...
|
|
| 25 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002200270 | Storage |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
