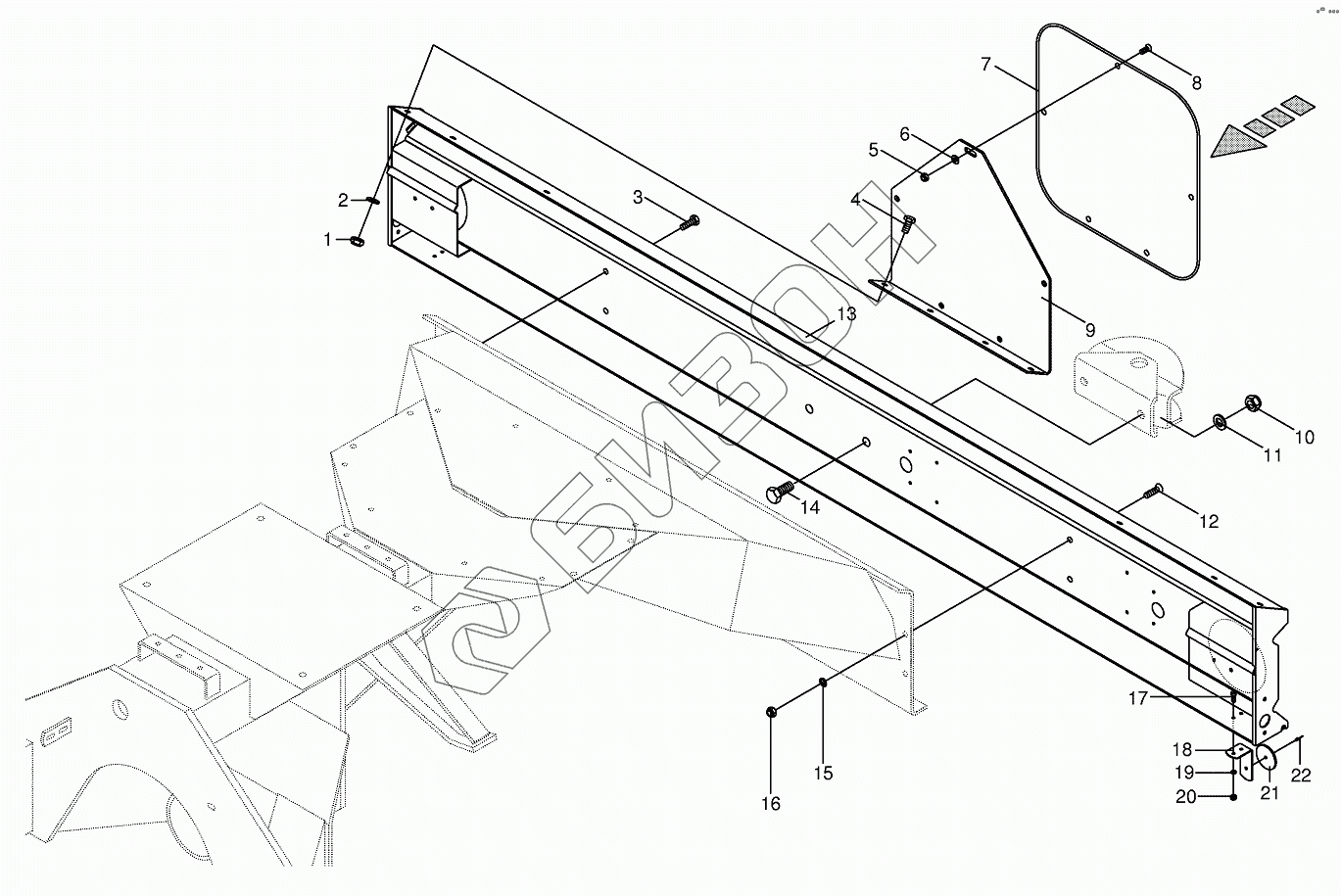

Графический каталог запасных частей к технике: KRONE BIG-M-I. Lighting bracket
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087580 | Locknut |
Загрузка ...
|
|
| 2 | 009105061 | Washer |
Загрузка ...
|
|
| 3 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 009104130 | Washer |
Загрузка ...
|
|
| 7 | 009246850 | Warning panel |
Загрузка ...
|
|
| 8 | 009052301 | Coach bolt |
Загрузка ...
|
|
| 9 | 002306460 | Warning panel support |
Загрузка ...
|
|
| 10 | 009087161 | Locknut |
Загрузка ...
|
|
| 11 | 009103031 | Washer |
Загрузка ...
|
|
| 12 | 009040490 | Countersunkscrew |
Загрузка ...
|
|
| 13 | 002296950 | Lamp carrier |
Загрузка ...
|
|
| 14 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009082120 | Hex nut |
Загрузка ...
|
|
| 17 | 009036520 | Allen screw |
Загрузка ...
|
|
| 18 | 002296930 | Supporting angle |
Загрузка ...
|
|
| 19 | 009105001 | Washer |
Загрузка ...
|
|
| 20 | 009082071 | Hex nut |
Загрузка ...
|
|
| 21 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 22 | 009142370 | Blind rivet |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
