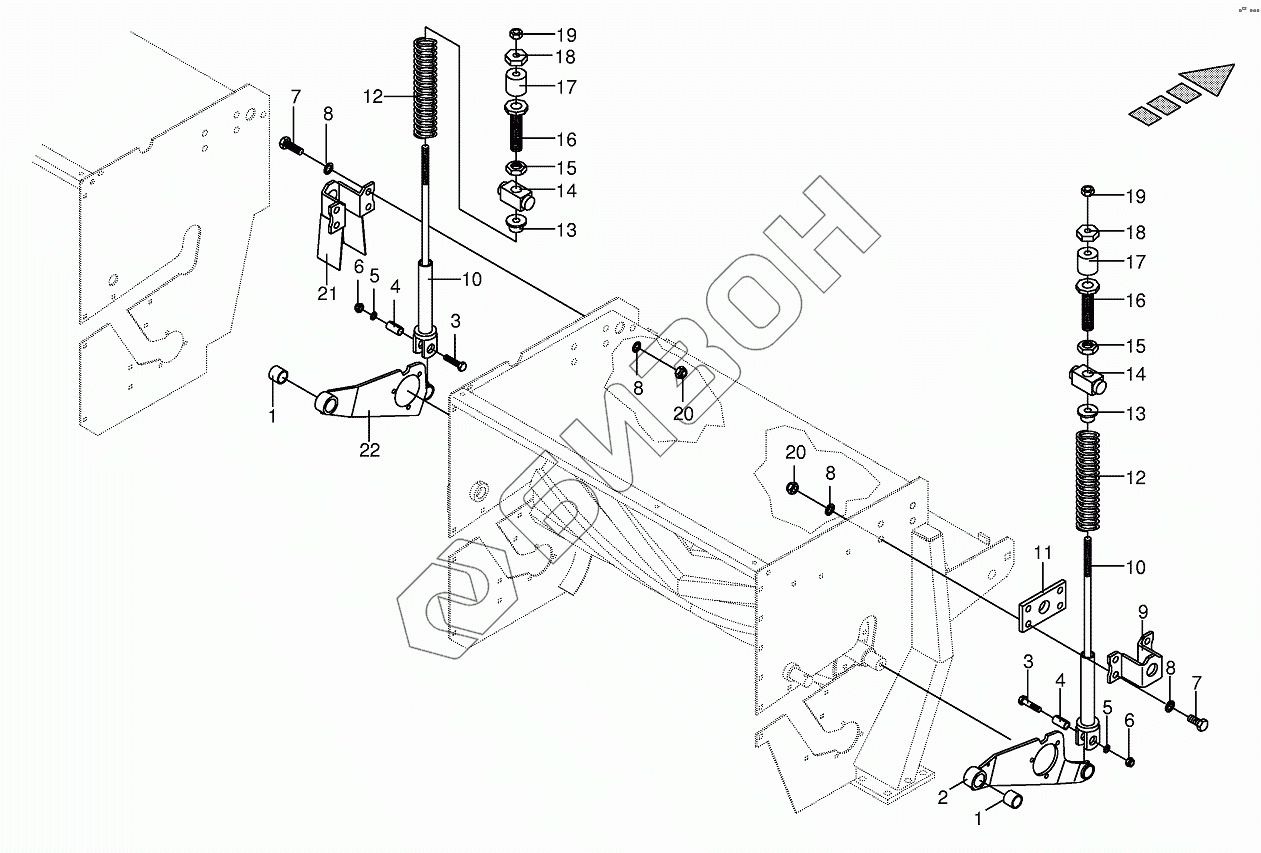

Графический каталог запасных частей к технике: KRONE BIG-M-I. Oscillating levers
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
8
8
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 004412420 | Bearing bush |
Загрузка ...
|
|
| 2 | 002301510 | Rocker-incl. bushing |
Загрузка ...
|
|
| 2 | 002301500 | Rocker-left, incl. bushing |
Загрузка ...
|
|
| 3 | 009014540 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009125280 | Roll pin |
Загрузка ...
|
|
| 5 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087010 | Locknut |
Загрузка ...
|
|
| 7 | 009006770 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 9 | 002301560 | Bearing |
Загрузка ...
|
|
| 10 | 002301800 | Limit stop bar |
Загрузка ...
|
|
| 11 | 002301550 | Strap |
Загрузка ...
|
|
| 12 | 002301200 | Pressure spring |
Загрузка ...
|
|
| 13 | 002301820 | Retainer scrap |
Загрузка ...
|
|
| 14 | 002301810 | Spring support |
Загрузка ...
|
|
| 15 | 009085341 | Hex nut |
Загрузка ...
|
|
| 16 | 002520880 | Threaded piece |
Загрузка ...
|
|
| 17 | 002503080 | Buffer |
Загрузка ...
|
|
| 18 | 002520840 | Nut |
Загрузка ...
|
|
| 19 | 009082200 | Hex nut |
Загрузка ...
|
|
| 20 | 009087161 | Locknut |
Загрузка ...
|
|
| 21 | 002301990 | Bearing |
Загрузка ...
|
|
| 22 | 002301500 | Rocker-left, incl. bushing |
Загрузка ...
|
|
| 22 | 002301510 | Rocker-incl. bushing |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
