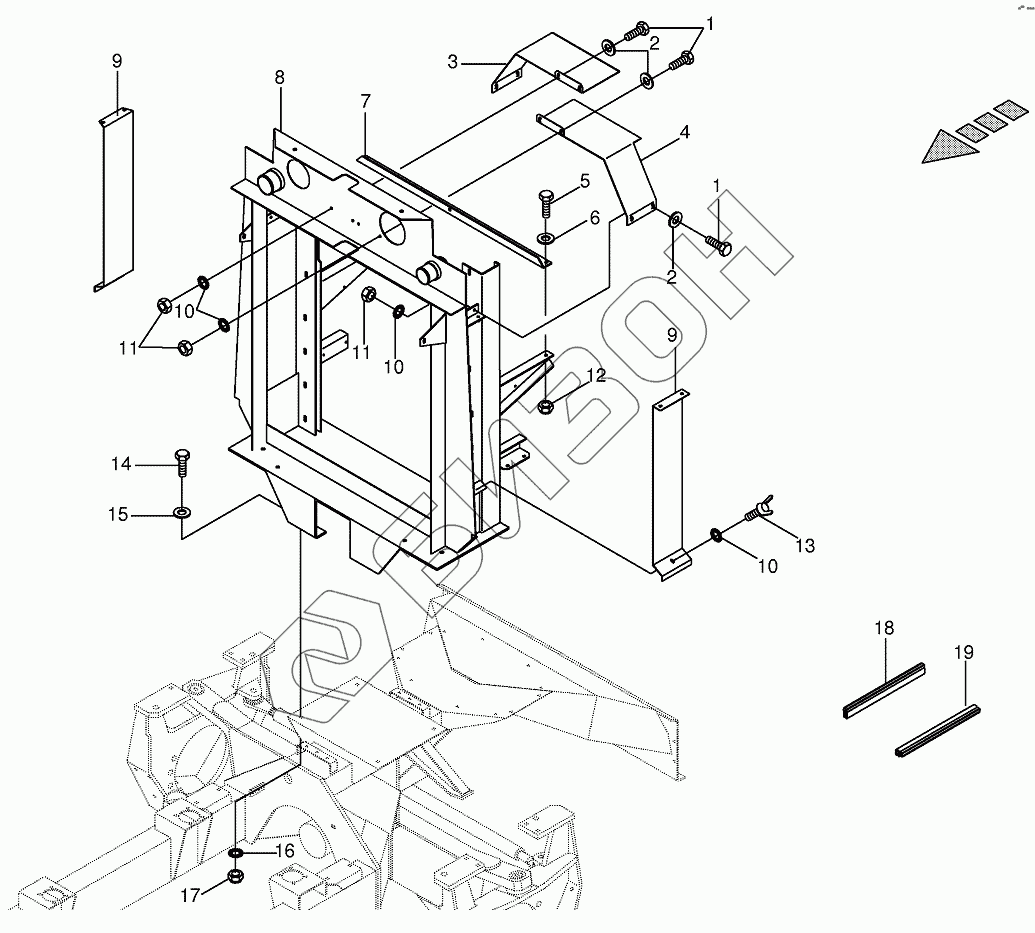

Графический каталог запасных частей к технике: KRONE BIG-M-I. Radiator - Radiator frame
1
1
2
2
3
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009104130 | Washer |
Загрузка ...
|
|
| 3 | 002306820 | Plate-right |
Загрузка ...
|
|
| 4 | 002306810 | Plate-left |
Загрузка ...
|
|
| 5 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009104140 | Washer |
Загрузка ...
|
|
| 7 | 002306880 | Sheet steel angle |
Загрузка ...
|
|
| 8 | 002297971 | Radiator frame |
Загрузка ...
|
|
| 9 | 002306910 | Sheet metal flap |
Загрузка ...
|
|
| 10 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 11 | 009082100 | Hex nut |
Загрузка ...
|
|
| 12 | 009087580 | Locknut |
Загрузка ...
|
|
| 13 | 009061320 | Winged screw |
Загрузка ...
|
|
| 14 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009106431 | Washer |
Загрузка ...
|
|
| 16 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087010 | Locknut |
Загрузка ...
|
|
| 18 | 009386950 | Rubber profile-Id.-no.=1m |
Загрузка ...
|
|
| 19 | 009386940 | Rubber profile-Id.-no.=1m |
Загрузка ...
|
|
| 20 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009103530 | Washer |
Загрузка ...
|
|
| 22 | 002307340 | Strap |
Загрузка ...
|
|
| 23 | 009082120 | Hex nut |
Загрузка ...
|
|
| 24 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009014370 | Hex head bolt |
Загрузка ...
|
