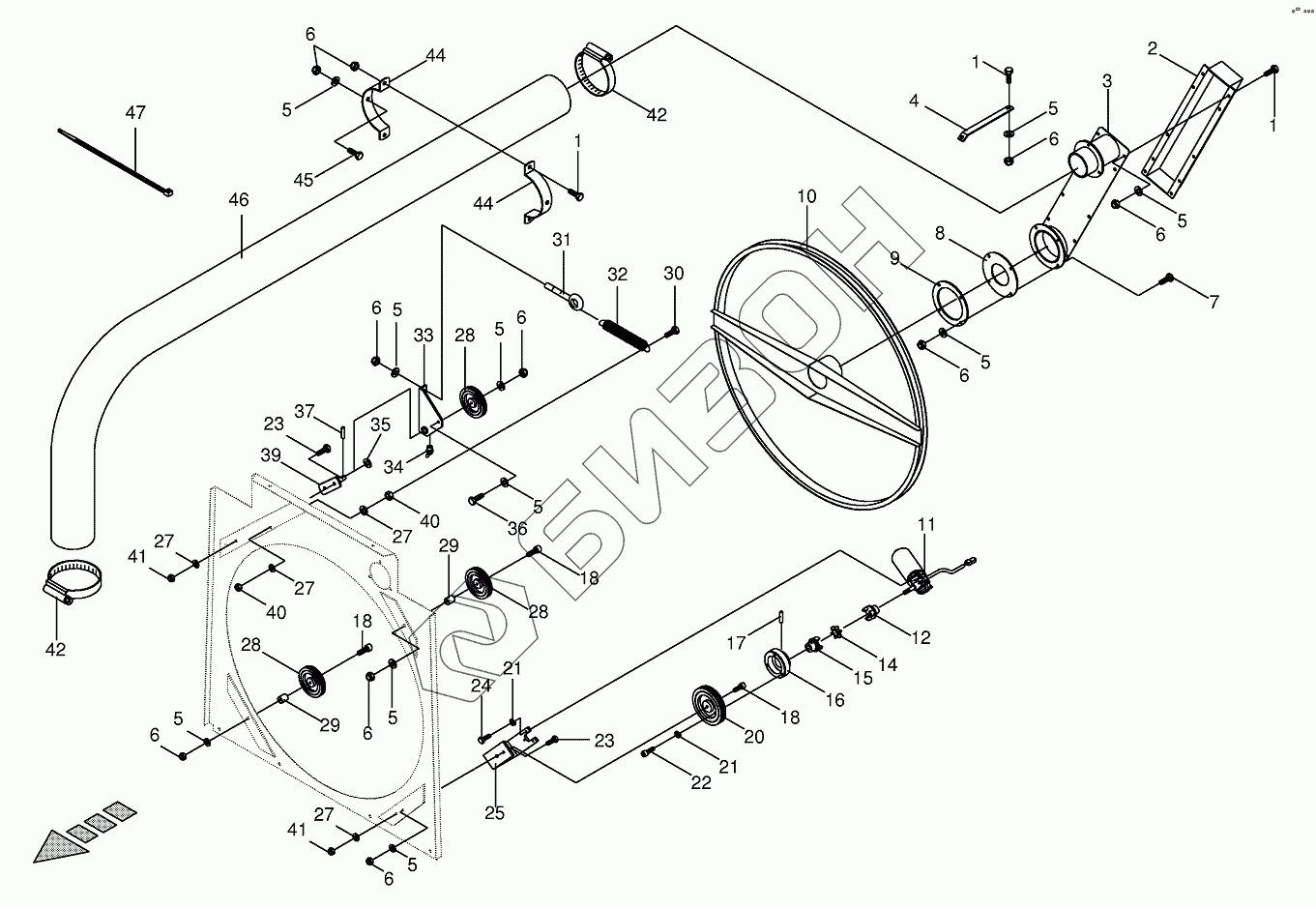

Графический каталог запасных частей к технике: KRONE BIG-M-I. Suction
1
1
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
8
9
10
11
12
14
15
16
17
18
18
18
20
21
21
22
23
23
24
25
27
27
27
27
28
28
28
29
29
30
31
32
33
34
35
36
37
39
40
40
41
41
42
42
44
44
45
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 2 | 002310010 | Open box section |
Загрузка ...
|
|
| 3 | 002310060 | Base plate |
Загрузка ...
|
|
| 4 | 002310230 | Strut |
Загрузка ...
|
|
| 5 | 009106030 | Washer |
Загрузка ...
|
|
| 6 | 009087060 | Locknut |
Загрузка ...
|
|
| 7 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002310220 | Rubber seal |
Загрузка ...
|
|
| 9 | 002310210 | Flange |
Загрузка ...
|
|
| 10 | 002309600 | Suction arm |
Загрузка ...
|
|
| 11 | 003022750 | D.C. motor |
Загрузка ...
|
|
| 12 | 002310100 | Clutch |
Загрузка ...
|
|
| 14 | 009389280 | Tooth rim |
Загрузка ...
|
|
| 15 | 002310090 | Clutch |
Загрузка ...
|
|
| 16 | 002308700 | Tappet |
Загрузка ...
|
|
| 17 | 009126462 | Roll pin |
Загрузка ...
|
|
| 18 | 009030890 | Allen screw |
Загрузка ...
|
|
| 20 | 002310130 | Solid rubber wheel |
Загрузка ...
|
|
| 21 | 009100320 | Spring washer |
Загрузка ...
|
|
| 22 | 009030431 | Allen screw |
Загрузка ...
|
|
| 23 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 25 | 002309660 | Support |
Загрузка ...
|
|
| 27 | 009104140 | Washer |
Загрузка ...
|
|
| 28 | 009400310 | Solid rubber wheel |
Загрузка ...
|
|
| 29 | 002310080 | Bushing |
Загрузка ...
|
|
| 30 | 009014360 | Hex head bolt |
Загрузка ...
|
|
| 31 | 009183100 | Eye screw |
Загрузка ...
|
|
| 32 | 003419140 | Tension spring |
Загрузка ...
|
|
| 33 | 002308870 | Tension arm |
Загрузка ...
|
|
| 34 | 009191060 | Grease niple |
Загрузка ...
|
|
| 35 | 009103031 | Washer |
Загрузка ...
|
|
| 36 | 009010461 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009126412 | Roll pin |
Загрузка ...
|
|
| 39 | 002308630 | Support |
Загрузка ...
|
|
| 40 | 009082120 | Hex nut |
Загрузка ...
|
|
| 41 | 009087580 | Locknut |
Загрузка ...
|
|
| 42 | 009240070 | Tube clip |
Загрузка ...
|
|
| 44 | 002310380 | Clamp |
Загрузка ...
|
|
| 45 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 45 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 46 | 009400280 | Suction hose |
Загрузка ...
|
|
| 47 | 009226720 | Cable band |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
