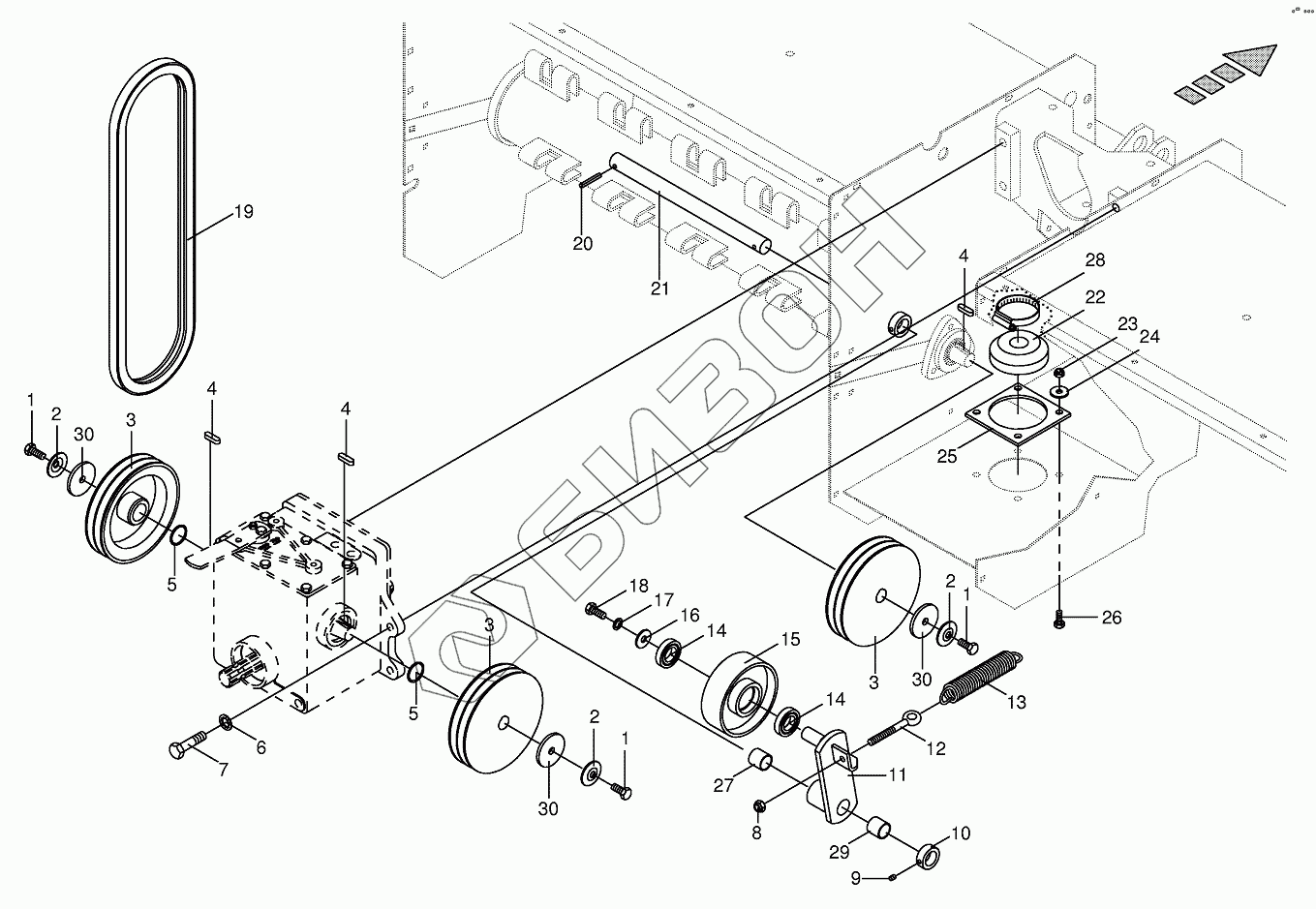

Графический каталог запасных частей к технике: KRONE BIG-M-I. Tine conditioner drive
1
1
1
2
2
2
3
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009098001 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002291520 | V-belt pulley |
Загрузка ...
|
|
| 4 | 009151160 | Fit-in key |
Загрузка ...
|
|
| 5 | 009375030 | O-ring |
Загрузка ...
|
|
| 6 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 009011321 | Hex head bolt |
Загрузка ...
|
|
| 8 | 009087010 | Locknut |
Загрузка ...
|
|
| 9 | 009059221 | Threaded pin |
Загрузка ...
|
|
| 10 | 009113170 | Collar-incl. threaded pin |
Загрузка ...
|
|
| 11 | 002299540 | Belt tensioner-incl. bushing |
Загрузка ...
|
|
| 12 | 009183001 | Eyebolt |
Загрузка ...
|
|
| 13 | 002818060 | Tension spring |
Загрузка ...
|
|
| 14 | 009305060 | Grooved ball bearing |
Загрузка ...
|
|
| 15 | 002299420 | Jockey pulley |
Загрузка ...
|
|
| 16 | 009106090 | Washer |
Загрузка ...
|
|
| 17 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 18 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 19 | 009215251 | Power band |
Загрузка ...
|
|
| 20 | 009126721 | Roll pin |
Загрузка ...
|
|
| 21 | 002299410 | Axle |
Загрузка ...
|
|
| 22 | 002300130 | Guard ring |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 009103530 | Washer |
Загрузка ...
|
|
| 25 | 002299490 | Rubber plate |
Загрузка ...
|
|
| 26 | 009002790 | Hex head bolt |
Загрузка ...
|
|
| 27 | 009349190 | Bearing bush |
Загрузка ...
|
|
| 28 | 009240020 | Tube clip |
Загрузка ...
|
|
| 29 | 009349200 | Bearing bush |
Загрузка ...
|
|
| 30 | 009103590 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
