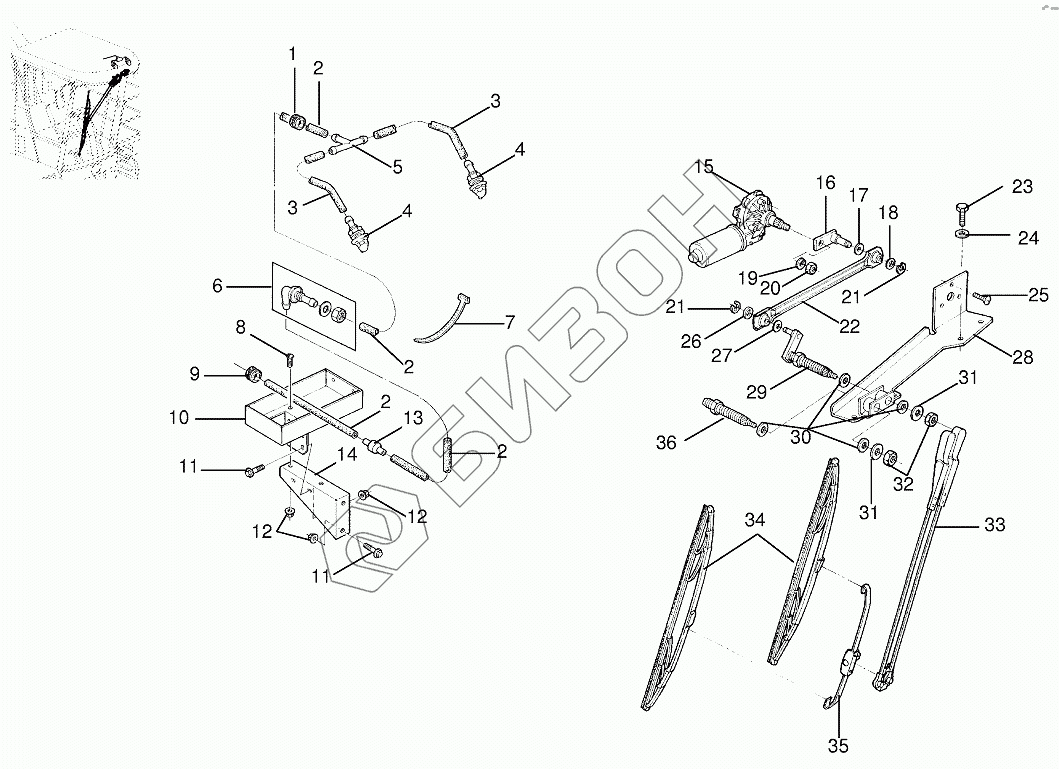

Графический каталог запасных частей к технике: KRONE BIG-M-I. Windshield washer
1
4
4
5
6
8
9
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002201040 | Guidance sleeve |
Загрузка ...
|
|
| 4 | 002201020 | Nozzle |
Загрузка ...
|
|
| 5 | 002201030 | T-piece |
Загрузка ...
|
|
| 6 | 002201050 | L-junction |
Загрузка ...
|
|
| 8 | Allenscrew | Allen screw |
Загрузка ...
|
|
| 9 | 002201060 | Guidance sleeve |
Загрузка ...
|
|
| 15 | 002200980 | Wiper motor |
Загрузка ...
|
|
| 16 | 002200970 | Lever |
Загрузка ...
|
|
| 17 | Washer | Washer |
Загрузка ...
|
|
| 18 | Washer | Washer |
Загрузка ...
|
|
| 19 | Washer | Washer |
Загрузка ...
|
|
| 20 | 009082120 | Hex nut |
Загрузка ...
|
|
| 22 | 002200960 | Crank latch |
Загрузка ...
|
|
| 23 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 24 | Washer | Washer |
Загрузка ...
|
|
| 25 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 26 | Washer | Washer |
Загрузка ...
|
|
| 27 | Washer | Washer |
Загрузка ...
|
|
| 28 | 002200930 | Support |
Загрузка ...
|
|
| 29 | 002200940 | Wiper arm crank |
Загрузка ...
|
|
| 30 | Washer | Washer |
Загрузка ...
|
|
| 31 | 009107190 | Supporting disc |
Загрузка ...
|
|
| 32 | Nexnut | Nex nut |
Загрузка ...
|
|
| 33 | 002200990 | Wiper arm |
Загрузка ...
|
|
| 34 | 002201010 | Wiper Blade |
Загрузка ...
|
|
| 35 | 002201000 | Wiper retainer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
