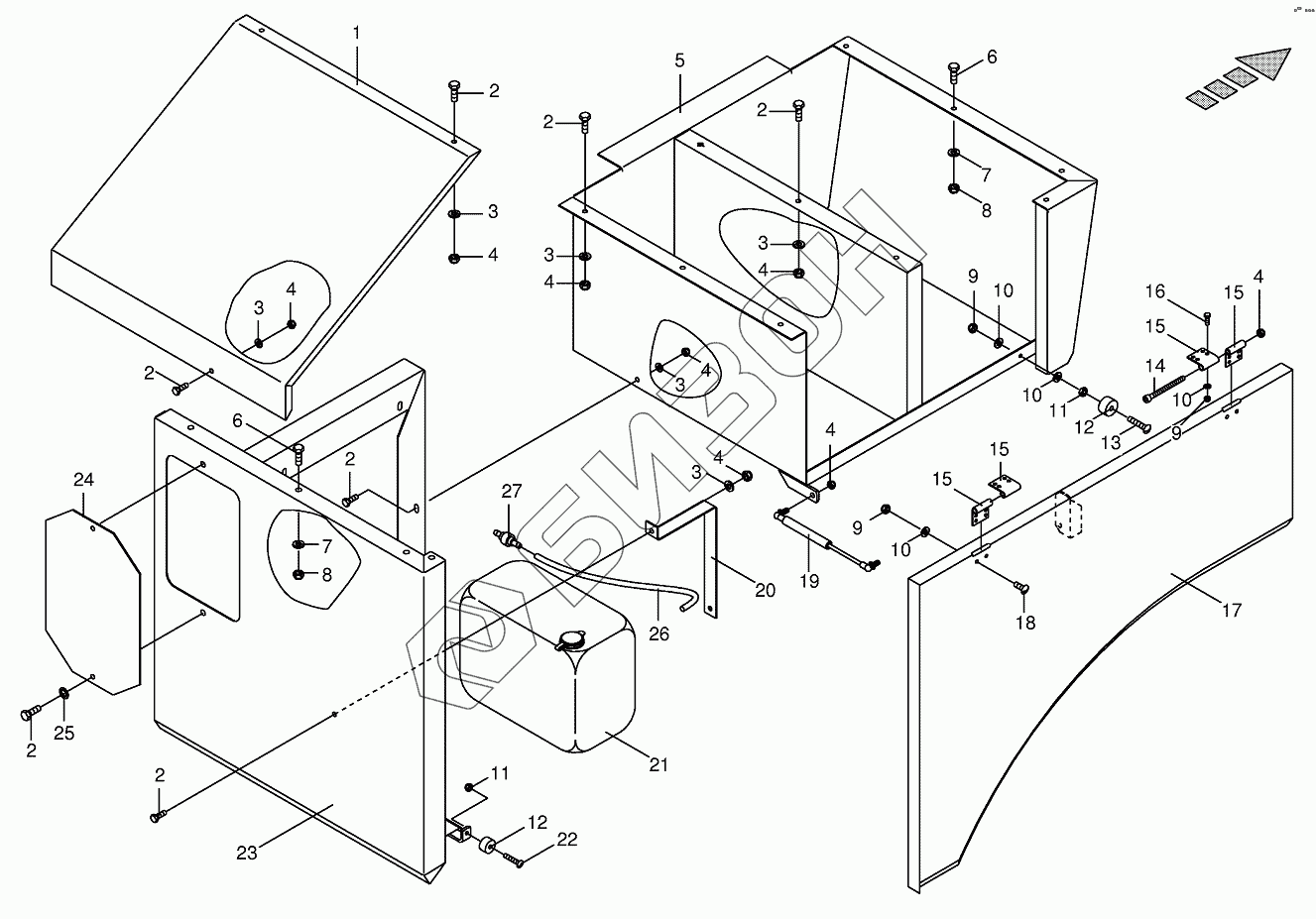

Графический каталог запасных частей к технике: KRONE BIG-M-I. Box
/68.gif)
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
7
7
8
8
9
9
9
10
10
10
10
11
11
12
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002306490 | Guard plate |
Загрузка ...
|
|
| 2 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009087060 | Locknut |
Загрузка ...
|
|
| 5 | 002305020 | Stowage box-front |
Загрузка ...
|
|
| 6 | 009006340 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009104140 | Washer |
Загрузка ...
|
|
| 8 | 009087580 | Locknut |
Загрузка ...
|
|
| 9 | 009087041 | Locknut |
Загрузка ...
|
|
| 10 | 009104111 | Washer |
Загрузка ...
|
|
| 11 | 009082080 | Hex nut |
Загрузка ...
|
|
| 12 | 003354822 | Ruber grommet |
Загрузка ...
|
|
| 13 | 009052150 | Coach bolt |
Загрузка ...
|
|
| 14 | 009030890 | Allen screw |
Загрузка ...
|
|
| 15 | 002743754 | Hinge |
Загрузка ...
|
|
| 16 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 17 | 002305010 | Flap |
Загрузка ...
|
|
| 18 | 009052101 | Coach bolt |
Загрузка ...
|
|
| 19 | 009385610 | Gas spring |
Загрузка ...
|
|
| 20 | 002305130 | Clamping strap |
Загрузка ...
|
|
| 21 | 002294030 | Tank for windscreen washer |
Загрузка ...
|
|
| 22 | 009052111 | Coach bolt |
Загрузка ...
|
|
| 23 | 002305100 | Stowage box-back |
Загрузка ...
|
|
| 24 | 002308810 | Maintenance door |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009385640 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 27 | 009385650 | Non-return valve |
Загрузка ...
|
