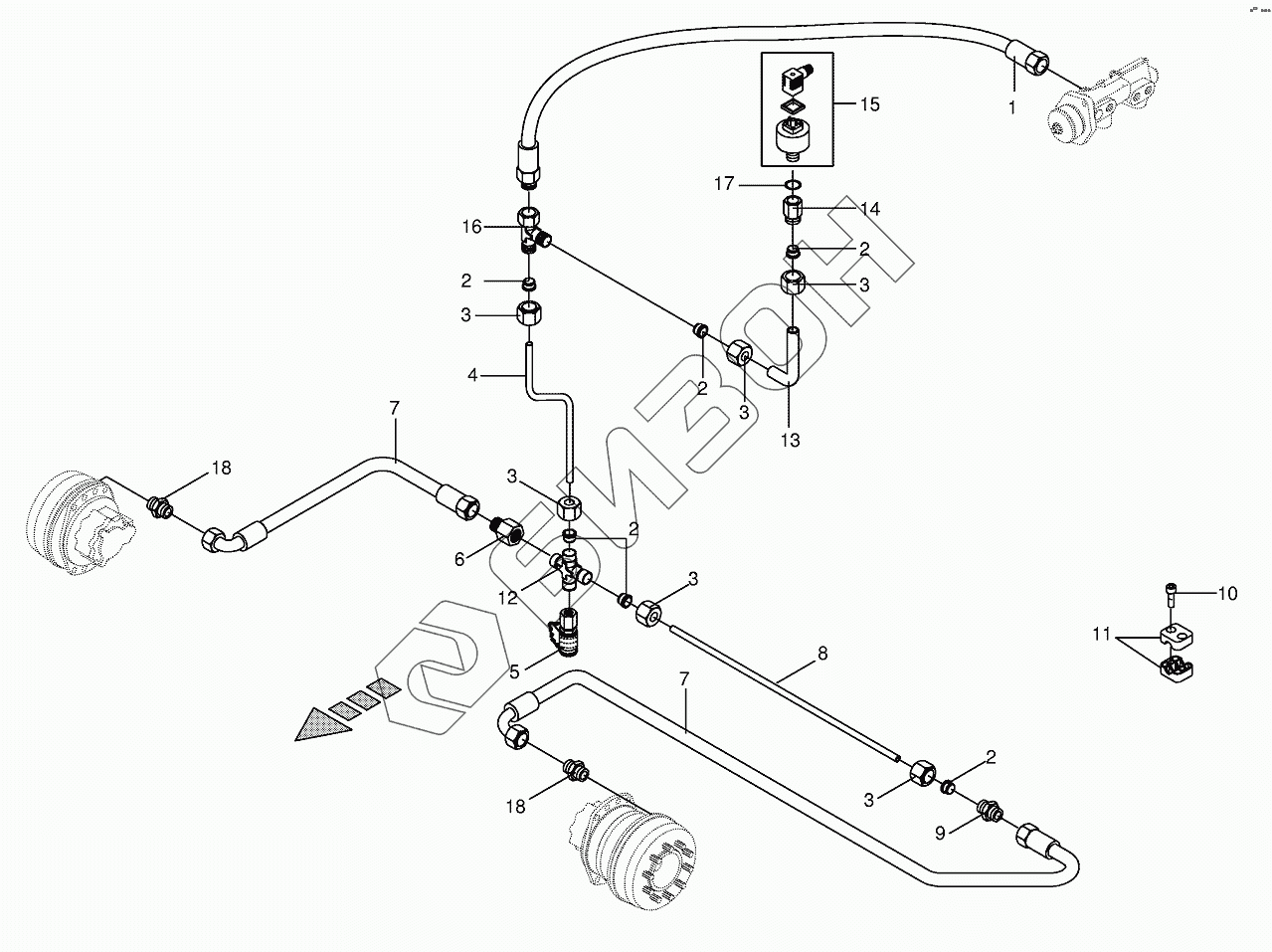

Графический каталог запасных частей к технике: KRONE BIG-M-I. Brake line - front
/130.gif)
1
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
7
8
9
10
10
11
12
13
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009210281 | High pressure hose line |
Загрузка ...
|
|
| 2 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 3 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 4 | 002307490 | Hydraulic line |
Загрузка ...
|
|
| 5 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 6 | 009210831 | Reducer fitting |
Загрузка ...
|
|
| 7 | 009209770 | High pressure hose line |
Загрузка ...
|
|
| 8 | 002311130 | Hydraulic line |
Загрузка ...
|
|
| 9 | 009208970 | Reducer fitting |
Загрузка ...
|
|
| 10 | 009030450 | Allen screw |
Загрузка ...
|
|
| 10 | 009030511 | Allen screw |
Загрузка ...
|
|
| 11 | 009251071 | Tube clamp-2 halves |
Загрузка ...
|
|
| 12 | 009210941 | Cross pipe union |
Загрузка ...
|
|
| 13 | 002307060 | Hydraulic line |
Загрузка ...
|
|
| 14 | 009209190 | Connector |
Загрузка ...
|
|
| 15 | 003020291 | Рrеssurе trаnsfоrmеr |
Загрузка ...
|
|
| 16 | 009210791 | Adjustable L connection |
Загрузка ...
|
|
| 17 | 009377170 | Gasket ring |
Загрузка ...
|
|
| 18 | 009193380 | Male connector |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
