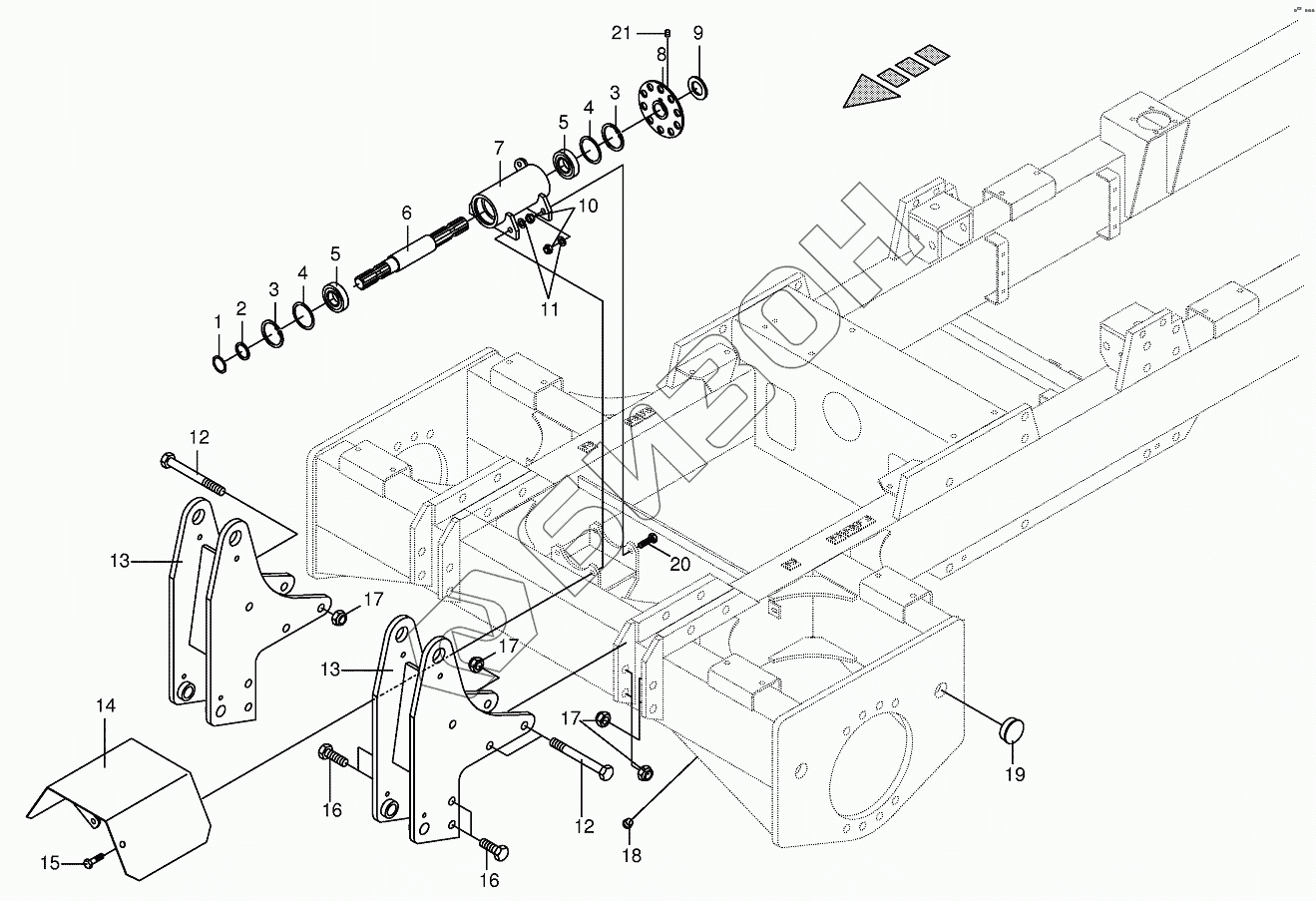

Графический каталог запасных частей к технике: KRONE BIG-M-I. Front auxiliary pto.stub
/50.gif)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
13
14
15
16
16
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009111320 | Shim ring |
Загрузка ...
|
|
| 2 | 009107271 | Supporting disc |
Загрузка ...
|
|
| 3 | 009116680 | Circlip |
Загрузка ...
|
|
| 4 | 009109140 | Shim ring |
Загрузка ...
|
|
| 5 | 009305370 | Grooved ball bearing |
Загрузка ...
|
|
| 6 | 002290240 | Drive shaft |
Загрузка ...
|
|
| 7 | 002290220 | Bearing-front |
Загрузка ...
|
|
| 8 | 002290790 | Timing disc |
Загрузка ...
|
|
| 9 | 009103340 | Washer |
Загрузка ...
|
|
| 10 | 009087010 | Locknut |
Загрузка ...
|
|
| 11 | 009105061 | Washer |
Загрузка ...
|
|
| 12 | 009012182 | Hex head bolt |
Загрузка ...
|
|
| 13 | 002290610 | Front wing support |
Загрузка ...
|
|
| 14 | 002292460 | Guard |
Загрузка ...
|
|
| 15 | 009014510 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009087210 | Locknut |
Загрузка ...
|
|
| 18 | 009538230 | Sealing plug |
Загрузка ...
|
|
| 19 | 009250010 | Sealing plug |
Загрузка ...
|
|
| 20 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 21 | 009059221 | Threaded pin |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
